Dettagli:
|

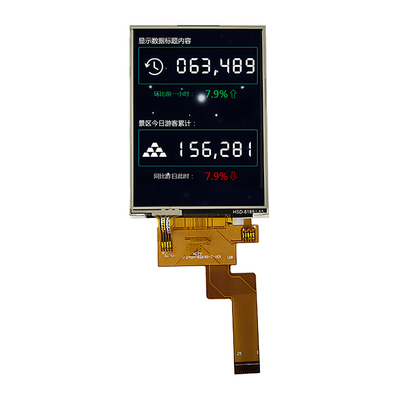

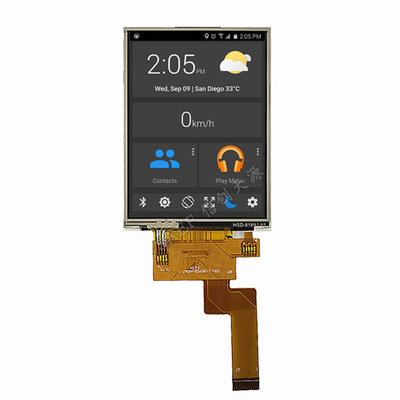

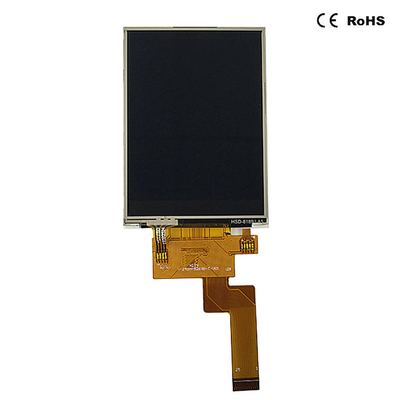

Prodotto: | Esposizione a 2,4 pollici di TFT | Risoluzione: | 240*320 |
---|---|---|---|
touch screen: | Pannello di tocco resistente | Direzione di visione: | IPS Tutti gli angoli di visione |
interfaccia: | MCU | Numero di pin: | 25 perni |
Connessione: | Saldatura | Luminanza di superficie: | 250 Cd/m2 |
IC del driver: | ST7789V | Durata di vita del LED: | 40,000 ore |
Rispetto: | Compliance REACH e RoHS | ||
Evidenziare: | esposizione di 240x320 TFT LCD,Esposizione di TFT LCD dell'interfaccia di MCU,2Display LCD TFT da 0 |
Disegno meccanico
Definizione del pin dell'interfaccia
- No, no, no. | Nome PIN | I/O | Descrizione |
1 | LED_K | O | Catodo a LED |
2 | LED_A | O | Anodo a LED |
3 | GND | Io... | Terreno |
4 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
5 | IOVCC | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
6 | FMARK | O | Pin di uscita per effetto lacrime |
7 | /CS | Io... | Pin di ingresso per il segnale di selezione del chip |
8 | RISET | Io... | Segnale di ingresso LCM Reset |
9 | RS | Io... | Segnale di registrazione selezionato |
10 | /WR | Io... | Scrivere il pin di ingresso del segnale di strobe |
11 | /RD | Io... | Leggere il pin di ingresso del segnale stroboscopico |
12 | GND | Io... | Terreno |
13-20 | DB7-DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
21 | GND | Io... | Terreno |
22 | XR | O | Pin del pannello touch |
23 | YD | O | Pin del pannello touch |
24 | XL | O | Pin del pannello touch |
25 | U U | O | Pin del pannello touch |
Limite assoluto massimo
Articolo | Il simbolo | Valore | Unità |
Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua
Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
VIL | 0 | - | 0.2VDD | V. | ||
Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche della retroilluminazione
Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=80mA |
Corrente di alimentazione | Se | - | 80 | - | mA | - |
Voltaggio inverso | V.R. | - | - | 5 | V. | - |
Dissipazione di potenza | Pd | - | - | mW | - | |
Intensità luminosa per LCM |
- |
- | 250 | - | Cd/m2 | Se=80mA |
Uniformità per la CML | - | 80 | - | - | Percentuale | Se=80 mA |
Caratteristiche ottiche
- No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | |||
Min. | Tipologia | Max. | ||||||
1 | Tempo di risposta | Tr+Tf | 25°C | - | 15 | - | Signora | |
2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | |
3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 250 | - | - | |
4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | - | 80 | - | Deg |
θL | - | 80 | - | |||||
Ver. | Θ+ | - | 80 | - | ||||
- Sì, certo. | - | 80 | - |
