Dettagli:
|
| Prodotto: | 5Display LCD TFT da 0,7 pollici | touch screen: | Senza |
|---|---|---|---|
| Risoluzione: | 640X480 | Direzione di visione: | Angoli di visione completi IPS |
| IC del driver: | JD9168S | Numero di pin: | 40 pin |
| Connessione: | Tipo di connettore | Luminanza di superficie: | 500 cd/m2 (nits) |
| interfaccia: | RGB | Durata di vita del LED: | 40,000 ore |
| Evidenziare: | Esposizione di TFT LCD dell'interfaccia di RGB,Display LCD TFT con risoluzione 640x480,Applicazioni industriali Display LCD TFT |
||
Riguardo a questo articolo SFTO570DX-7263AN
Migliora i tuoi progetti industriali con il display LCD TFT da 5,7 pollici, progettato per prestazioni ottimali e versatilità.rendendolo ideale per varie applicazioni industriali che richiedono una produzione visiva chiara e affidabile.
Caratteristiche chiave:
Display di alta qualità:La tecnologia TFT da 5,7 pollici fornisce colori vivaci e immagini nitide, garantendo un'eccellente visibilità in diverse condizioni di illuminazione.fornisce immagini dettagliate per una rappresentazione accurata dei dati.
Interfaccia RGB:Il display è dotato di un'interfaccia RGB, che facilita l'integrazione con vari sistemi di controllo industriali.Le opzioni di connettività standard rendono facile l'interfaccia con i microcontrollori e altri dispositivi.
Applicazioni versatili:Questo display LCD TFT è perfetto per un'ampia gamma di applicazioni industriali, tra cui produzione, automazione, sistemi di controllo e altro ancora.monitoraggio delle attrezzature, e schermi interattivi.
Progettazione durevole:Costruito per sopportare le esigenze degli ambienti industriali, il modulo di visualizzazione offre affidabilità e longevità, rendendolo un'ottima scelta per vari contesti, dalle fabbriche ai laboratori di ricerca.
Utilizzatore-amichevole:Con istruzioni facili da seguire e supporto per protocolli di visualizzazione standard, questo modulo LCD consente un'integrazione agevole nei progetti attuali, riducendo al minimo il tempo e lo sforzo di installazione.
Dimensione compatta:Il suo fattore di forma compatto consente installazioni con un'efficienza di spazio, rendendolo ideale per installazioni strette in cui gli immobili sono a un prezzo elevato.
Perché scegliere questo display?
Il display LCD TFT da 5,7 pollici con risoluzione 640x480 e interfaccia RGB è una soluzione robusta per applicazioni industriali che richiedono chiarezza, durata e facilità di integrazione.Aggiorna i tuoi progetti con questo modulo di visualizzazione ad alte prestazioni che aiuta a migliorare l'interazione con l'utente e garantisce una presentazione dei dati affidabile.
Ordina ora questo componente essenziale per aggiungerlo al tuo kit di attrezzature industriali!
Specifica del prodotto
| Articolo | Specificità | Unità |
| Tipo LCD | TFT | - |
| Colore di visualizzazione | 16.7M | - |
| Direzione di visione | IPS, tutti gli angoli di visione | Orologio |
| Temperatura di funzionamento | -30~+80 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Dimensione del modulo | Riferimento al disegno | mm |
| Area attiva ((W × H) | 115.20X86.40 | mm |
| Numero di punti | 640 x 480 | punti |
| Controller LCM | JD9168S | - |
| Tensione dell'alimentazione | 3.3 | V. |
| Lampade di sfondo | 3S7P-LED (bianco) | pcs |
| Interfaccia | Interfaccia RGB | - |
Dimensioni esterne
Classificazione massima assoluta
| Articolo | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Tensione di alimentazione Tensione | VCC | - Zero.3 | 3.3 | V. |
| Voltaggio di alimentazione della retroilluminazione | VLED | - Zero.3 | 6.0 | V. |
| Temperatura di funzionamento | In alto | - Trenta | 80 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Valore tipico | |
| Tensione di alimentazione | VLED | 5V | |
| Corrente di alimentazione | IL | 300 - mA | |
| Consumo di energia | PL | 1.5 - W | |
| Frequenza di controllo PWM | FPDIM | 50K Hz | |
| Luce di fondo ON-OFF | Altezza |
VEN |
1.4 VLED V |
| Basso | 0 - 0,4 V | ||
| Livello di controllo PWM | Altezza |
VPDIM |
1.5 V |
| Basso | 0 - 0,4 V | ||
| Uniformità | ΔBp | 80% | |
| Tempo di vita | tempo | 40K ore | |
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | I/O | Definizione |
| 1 | U/D | Io... | Direzione di scansione su/sotto sul modulo del pannello. |
| 2 | NC | - | Nessuna connessione. |
| 3 | HSYNC | Io... | Input di sincronizzazione orizzontale nell'interfaccia RGB. |
| 4-6 | VLED | P | Fornitore di alimentazione per il driver a LED. |
| 7 | VCC | P | Fornitore di alimentazione per TFT. |
| 8 | VSYNC | Io... | Input di sincronizzazione verticale nell'interfaccia RGB. |
| 9 | DE | Io... | Abilita l'input dei dati nell'interfaccia RGB. |
| 10 | XL | Io... | Nessuna connessione. |
| 11 | U U | Io... | Nessuna connessione. |
| 12 | ADJ | Io... | Pin di ingresso del segnale PWM. |
| 13-15 | B5-B3 | Io... | Autobus dati blu. |
| 16 | VSS | P | Scendi. |
| 17-19 | B2-B0 | Io... | Autobus dati blu. |
| 20 | VSS | P | Scendi. |
| 21-23 | G5-G3 | Io... | Autobus dati verde. |
| 24 | VSS | P | Scendi. |
| 25-27 | G2-G0 | Io... | Autobus dati verde. |
| 28 | VSS | P | Scendi. |
| 29-31 | R5-R3 | Io... | Autobus dati rosso. |
| 32 | VSS | P | Scendi. |
| 33-35 | R2-R0 | Io... | Autobus dati rosso. |
| 36 | XR | Io... | Nessuna connessione. |
| 37 | YD | Io... | Nessuna connessione. |
| 38 | DCLK | Io... | Input di pixel clock nell'interfaccia RGB. |
| 39 | VSS | P | Scendi. |
| 40 | L/R | Io... | Direzione scansione sinistra/destra sul modulo del pannello. |

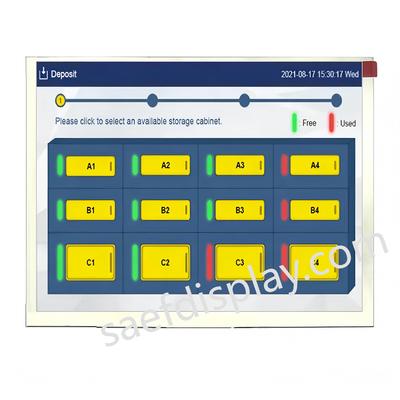

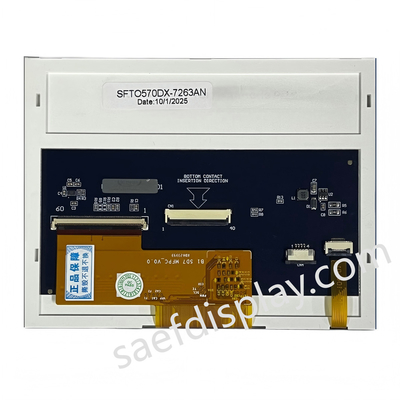

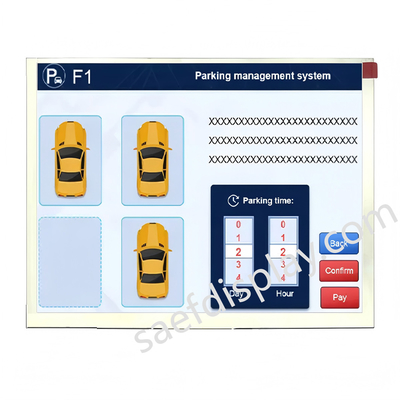

Immagine del prodotto
