Dettagli:
|
| Prodotto: | 1LCD TFT da 0,9 pollici | touch screen: | Senza |
|---|---|---|---|
| Risoluzione: | 170x320 | Direzione di visione: | Angoli di visione completi IPS |
| IC del driver: | ST7789P3 | Numero di pin: | 30 pin |
| Connessione: | ZIF | Luminanza di superficie: | 800 cd/m2 (nits) |
| interfaccia: | SPI&MCU | Durata di vita del LED: | 40,000 ore |
| Evidenziare: | Display TFT ad alta luminosità 170x320,Display LCD IPS da 800 nits,1Display TFT ad alta luminosità da 0 |
||
A proposito di questo articolo SFTO190JY-7267AN
Migliora il tuo progetto con il nostro display LCD IPS TFT ad alta luminosità da 1,9 pollici, progettato per offrire immagini mozzafiato e prestazioni ottimali.questo display garantisce una visibilità eccellente anche in ambienti luminosi.
Caratteristiche chiave:
Dimensione e Risoluzione:Questo display compatto da 1,9 pollici vanta una risoluzione di 170x320 pixel, fornendo immagini nitide e chiare per una varietà di applicazioni.
Colori vivaci:La tecnologia IPS offre ampie angolazioni di visione e una riproduzione dei colori vivaci, consentendo un'esperienza utente superiore.
Interfaccia SPI e MCU:Progettato per una facile integrazione, questo display dispone di interfacce SPI e MCU, rendendolo compatibile con una gamma di microcontrollori e schede di sviluppo.
Progettazione durevole:Costruito per l'affidabilità e le prestazioni, questo display è ideale sia per progetti professionali che fai da te, inclusi dispositivi indossabili, gadget e sistemi embedded.
Aggiorna il tuo dispositivo con il nostro display LCD IPS TFT da 1,9 pollici ad alta luminosità per una qualità e prestazioni eccezionali.
Ordina subito.per approfittare del nostro prezzo garantito più basso del mercato!
Specifica del prodotto
| Caratteristiche | Dettagli | Unità |
| Dimensione della schermata (diagonalmente) | 1.9 | Inch |
| Tipo LCD | IPS TFT | - |
| Modalità di visualizzazione | Normalmente nero | - |
| Risoluzione | 170 x RGB ((H) x 320 ((V) | Pixel |
| Direzione di visione | Tutti | - |
| Dimensione del modulo | 25 ((W) x 49,33 ((H) x 2,11 ((T) | mm |
| Area attiva | 22.7 ((W) x 42.72 ((H) | mm |
| Dimensione dei pixel | 0.1335 ((W) x 0.1335 ((H) | mm |
| Disegno di colore | RGB V Striscia verticale | - |
| Interfaccia | SPI/Parallelo | - |
| Luminosità superficiale | 800 | cd/m2 |
| Colori di visualizzazione | 262K | - |
| IC del driver | ST7789P3 | - |
| Con o senza touch panel | Senza | - |
| Temperatura di funzionamento | -20°C~70°C | °C |
| Temperatura di conservazione | -30°C~80°C | °C |
Dimensioni esterne
Classificazione massima assoluta
| Articolo | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.0 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
Caratteristiche della corrente continua
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tensione di alimentazione analogica | VCC | 2.5 | 2.75 | 3.3 | V. |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8 | 3.3 | V. |
| Alta tensione di ingresso | Numero di imballaggio | 0.7*IOVCC | - | IOVCC | V. |
| Tensione bassa di ingresso | VIL | GND | - | 0.3*IOVCC | V. |
| Alta tensione di uscita | VOH | 0.8*IOVCC | - | IOVCC | V. |
| Basso voltaggio di uscita | VOL | GND | - | 0.2*IOVCC | V. |
| Corrente di input | IIN | - | 20 | - | mA |
Caratteristica della retroilluminazione
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Voltaggio in avanti | VF | - | 6.0 | - | V. |
| Corrente in avanti | Se | - | 80 | - | mA |
| Dissipazione di potenza | Pd | - | 256 | - | mW |
| Tempo di vita del LED ((25 oC) | - | 30000 | 40000 | - | Ore |
Definizione del pin dell'interfaccia
| - No. | Il simbolo | Descrizione | |||||||||
| 1 | GND | Terreno | |||||||||
| 2 | VCC | Fornitore di alimentazione per analogico | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | RISET | Pin di ripristino LCM | |||||||||
| 6 | CS | Pin di selezione del chip (abilitazione Low) | |||||||||
| 7 | DC/SCL | Pin dell'orologio seriale. | |||||||||
| 8 | WR/RS | Registrare selezionare pin. | |||||||||
| 9 | R & S | Leggere abilitato nell'interfaccia parallela 8080 MCU. | |||||||||
| 10 | SDA | Pin di ingresso/uscita dell'interfaccia SPI | |||||||||
| 11-18 | DB0-DB7 | Bus dati di interfaccia parallela MCU. | |||||||||
| 19 | SDO | Pin di uscita dell'interfaccia SPI. | |||||||||
| 20 | LED+ | Anodo retroilluminato | |||||||||
| 21-24 anni | LED- | Catodo retroilluminato | |||||||||
| 25 | GND | Terreno | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | Terreno |

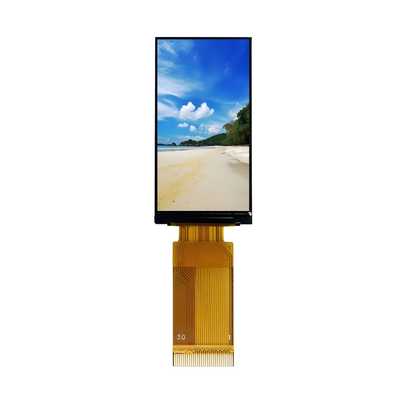

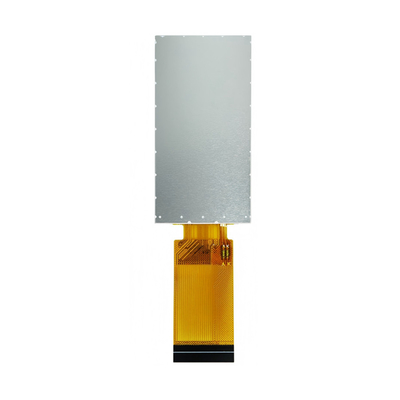

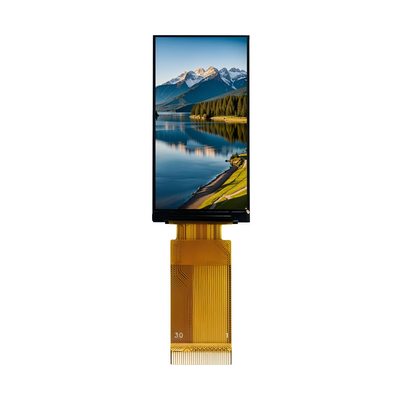

Immagine del prodotto
