Dettagli:
|
| Prodotto: | 2.1" di pollice TFT rotondo | Risoluzione: | punti 480x480 |
|---|---|---|---|
| interfaccia: | 3 linee SPI + 18 bit RGB | Schermata tattile: | Nessun contatto (PCAP facoltativo) |
| Direzione di visione: | IPS (80/80/80/80) | IC del driver: | ST7701S |
| Numero di pin: | 40 pin | Dimensione del modulo: | 58.18 x 59,71 x 2,26 (mm) |
| Area attiva: | 53.28 mm di diametro | Connessione: | ZIF |
| Luminanza di superficie: | 1000 cd/m2 (nits) | Temperatura operativa.: | -20°C a +70°C |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT ad alta luminosità di 1000 nits,2.1 pollice LCD TFT rotondo,Display TFT a matrice di 480x480 punti |
||
A proposito di questo articolo SF-TC210B-8947A3N
Introducendo la nostra ultima innovazione nella tecnologia di visualizzazione:l'LCD TFT rotondo da 2,1 pollici ad alta luminosità da 1000 Nits! Progettato per offrire un'eccezionale chiarezza d'immagine e colori vivaci, questo display compattoMatrice a 480x480 puntiLa risoluzione, assicurandosi che ogni dettaglio venga alla vita.
Tra le caratteristiche principali figurano:
Sia che si stia cercando di migliorare l'esperienza dell'utente in elettronica di consumo, display automobilistici o interfacce industriali, questo LCD TFT è la soluzione perfetta.Migliora le prestazioni visive dei tuoi prodotti con il nostro display ad alta luminosità che dà vita alle tue idee!
Scopri la differenza nella qualità dell'esposizione con il nostroLCD TFT rotondo da 2,1 pollici¢dove la brillantezza incontra l'innovazione!
Specificativi generali
| Tipo LCD | 2.1 pollice |
| Risoluzione (H*V) | 480 (RGB) × 480 |
| Tipo di tecnologia | a-Si TFT |
| Configurazione dei pixel | Striscia verticale RGB |
| Modalità di visualizzazione | Normalmente nero |
| Direzione di visione | Tutti |
| Direzione di inversione della scala grigia | - |
| Disegno Dimensioni (W x H x T) (mm) | 58.18*60.71*2.26 |
| Area attiva ((mm) | 53.28*53.28 |
| Area di visualizzazione CTP ((mm) | / |
| Con/senza touch screen | Senza |
| Tipo di connettore | 0.5 PITCH 40PIN |
| Tipo di retroilluminazione | LED |
| Peso (g) | TBD |
| Interfaccia di visualizzazione | 3SPI+18RGB |
| Numero di colori | 262K |
| Display Driver IC | ST7701S |
Dimensioni esterne
Definizione del pin dell'interfaccia
| 1 | LED A | Anodo a LED |
| 2 | LED K | Catodo a LED |
| 3 | LED K | Catodo a LED |
| 4 | GND | Terreno |
| 5 | VCI | Fornitore di alimentazione |
| 6 | RISET | Ripristina il segnale, basso livello attivo |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Segnale di dati SPI |
| 10 | SCK | Segnale dell'orologio SPI |
| 11 | CS | Segnale di selezione del chip SPI |
| 12 | PCLK | Segnale di orologeria RGB |
| 13 | DE | Segnale di attivazione dei dati RGB |
| 14 | VSYNC | Segnale di sincronizzazione del fotogramma RGB |
| 15 | HSYNC | Segnale di sincronizzazione di linea RGB |
| 16~33 | DB0~DB17 | Segnale di dati RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Terreno |
| 35 | TP_INT | Toccare Interrompere |
| 36 | TP_SDA | Segnale di dati IIC a contatto |
| 37 | TP_SCL | Toccare il segnale dell' orologio IIC |
| 38 | TP_RESET | Toccare il segnale di ripristino |
| 39 | TP_VCI | Toccare alimentazione |
| 40 | GND | Terreno |
Classificazione massima assoluta
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 0.3~4.8 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche elettriche
|
Articolo |
Il simbolo |
Min. |
Tipo |
Max. |
Unità |
Condizione di prova |
|
tensione di funzionamento |
VDD |
2.5 |
2.8 |
4.8 |
V. |
- |
|
Corrente di alimentazione |
IDD |
- |
- |
50 |
mA |
VDD = 2,8V, Ta = 25°C |
|
Voltaggio di ingresso |
HIV |
0.8VDD |
- |
VDD |
V. |
- |
|
VIL |
0 |
- |
0.2VDD |
V. |
||
|
Corrente di fuga di ingresso |
IIL |
- Uno.0 |
- |
1.0 |
mA |
VIN=VDD o VSS |
Specifica della retroilluminazione di guida
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Corrente in avanti | Se | - Non lo so. | 80 | - | mA |
| Voltaggio in avanti | VF | 5.4 | 6.4 | 6.6 | V. |
| Modalità di connessione | - Non lo so. | 4Parallelo | - Non lo so. | ||
| Numero di LED | / | 4 | pcs |

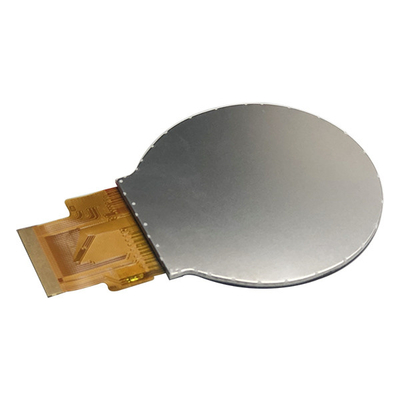

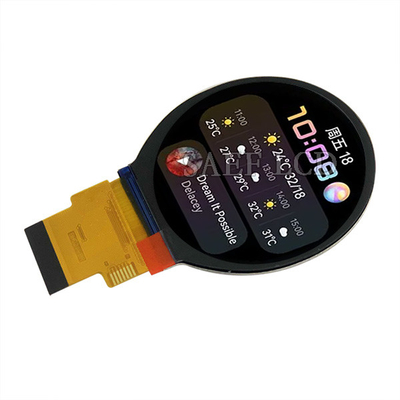

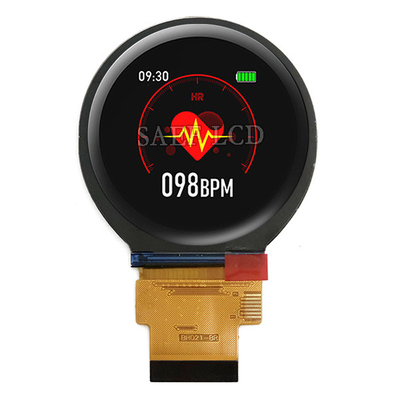

Immagine del prodotto
