Dettagli:
|
| Parole chiave: | 13.3 pollici eDP TFT LCD | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Interfaccia LCD: | EDP | Luminanza di superficie: | 1000 cd/m2 |
| schermo tattile: | CTP | Interfaccia PCT: | USB |
| Area attiva: | 293.76 x 165,24 (mm) | Temperatura operativa.: | -10°C a +60°C |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Trattamento superficiale: | Foschia 25%, 3H | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Durata di vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 13.3 TFT LCD Display,Display LCD TFT 1920*1080,Esposizione di HDMI TFT LCD |
||
** Scarica della scheda dati **
SFTO1330XC-7119A10CT Specifica.pdf
A proposito di questo articolo 13.3" Display LCD TFT EDPSFTO1330XC-7119A10CT
Introducendo un LCD TFT EDP da 13,3" con risoluzione 1920x1080, touchscreen capacitivo, display HDMI e tecnologia IPS con luminosità 1000cd/m2, ecco una panoramica dettagliata del prodotto:
Specificità della visualizzazione:
Tecnologia di visualizzazione:
Capacità touchscreen:
Opzioni di interfaccia:
Luminosità e contrasto:
Progettazione e durata:
Applicazioni:
Questo display LCD TFT EDP da 13,3" è una scelta eccellente per coloro che cercano un display ad alta risoluzione e alta luminosità con funzionalità touch per una varietà di applicazioni professionali e commerciali.
Per ulteriori informazioni o per richiedere un preventivo, contattateci!
|
Caratteristiche |
Dimensione | 13.3 pollici |
| Risoluzione | 1920 (orizzontale) x 1080 (verticale) | |
| Interfaccia | eDP1.2/2.7Gbps/2 corsia | |
| Tipo di connessione | 20455-030E-76 (I-PEX) | |
| Profondità del colore | 16.7M | |
| Tipo di tecnologia | A-si | |
| Display Spec. Pitch dei pixel (mm) | 0.153 x 0.153 | |
| Configurazione dei pixel | Striscia verticale RGB | |
| Modalità di visualizzazione | Normalmente nero | |
| TP Driver IC | NC | |
| Trattamento superficiale LCD | Rivestimento antiriflesso: 3H | |
| Direzione di visione | U/D/L/R:85/85/85/85 | |
| Rapporto di contrasto | 1000 ((TYP.) | |
| Gamma dei colori | 72% | |
| Luminanza ((cd/m2) | 1000 ((TYP.) | |
| Consumo di energia |
LCD:1.8 (W) (Max) (White Pattern) |
|
| Numeri di LED | 50 LED | |
| Peso (g) | - | |
|
Meccanica |
Disegno (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
| TP Area visiva dell'obiettivo ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
| Area attiva LCD ((mm) | 293.76 x 165.24 | |
| Con/senza TSP | Con TSP |
Disegno del prodotto
![]()
![]()
Definizione del pin di visualizzazione
|
Terminal |
Il simbolo |
Funzioni |
|
|
1 |
NC |
Nessuna connessione |
|
|
2 |
H-GND |
Terreno |
|
|
3 |
LAN1 N |
Collegamento di segnale complementare _Lane1 |
|
|
4 |
LAN1 P |
Vero collegamento di segnale _Lane1 |
|
|
5 |
H-GND |
Terreno |
|
|
6 |
LAN0_N |
Collegamento di segnale complementare _Lane0 |
|
|
7 |
LAN0_P |
Verità di collegamento del segnale _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Verità di collegamento del segnale _Canale ausiliario |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Terreno |
|
|
12 |
LCD_VCC |
Fornitura di alimentazione, 3.3V (tipico) |
|
|
13 |
LCD_VCC |
Fornitura di alimentazione, 3.3V (tipico) |
|
|
14 |
BIST |
Abilitare l'autotest del pannello |
|
|
15 |
H_GND |
Terreno |
|
|
16 |
H_GND |
Terreno |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Pin di segnale |
|
|
18 |
BL_GND |
Terreno ad alta velocità |
|
|
19 |
BL_GND |
Terreno ad alta velocità |
|
|
20 |
BL_GND |
Terreno ad alta velocità |
|
|
21 |
BL_GND |
Terreno ad alta velocità |
|
|
22 |
BL EN |
Lumiera di fondo accesa/spenta |
|
|
23 |
BL PWM |
Dimming PWM della retroilluminazione |
|
|
24 |
NC |
Nessuna connessione |
|
|
25 |
NC |
Nessuna connessione |
|
|
26 |
BL PWR |
Potenza della retroilluminazione |
|
|
27 |
BL PWR |
Potenza della retroilluminazione |
|
|
28 |
BL PWR |
Potenza della retroilluminazione |
|
|
29 |
BL PWR |
Potenza della retroilluminazione |
|
|
30 |
NC |
Nessuna connessione |
|
PCAB USB Pin Definizione
1 VCC
2 USB-
3 USB+
4 GND
Specifiche elettriche
|
Parametro |
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
Commenti |
|
|
Luminosità superficiale |
800 | 1000 | cd/m2 | |||
|
Tensione dell'alimentazione |
VDD |
3.0 |
3.3 |
V. |
Nota 1 |
|
|
Voltaggio di scorrere di ingresso ammissibile |
VRF |
- |
- |
100 |
mV |
A VDD = 3,3 V |
|
Corrente di alimentazione |
IDD |
- |
- |
mA |
Nota 1 |
|
|
Tensione di ingresso differenziale |
VID |
- |
1320 |
mV |
||
|
Consumo di energia |
0.9 |
|
W |
Nota 1 |
||
|
- |
4 |
- |
W |
Nota 2 |
||
|
- |
4.9 |
- |
W |
|||

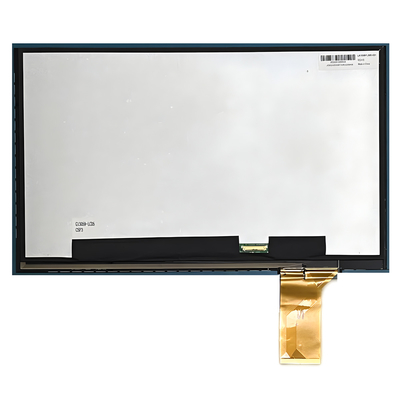

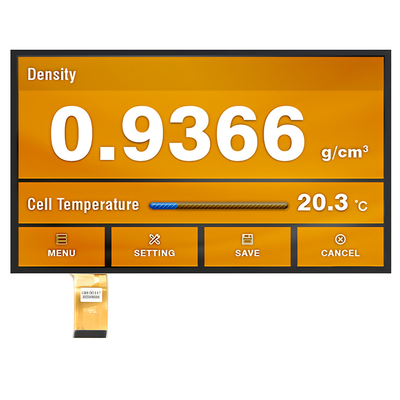

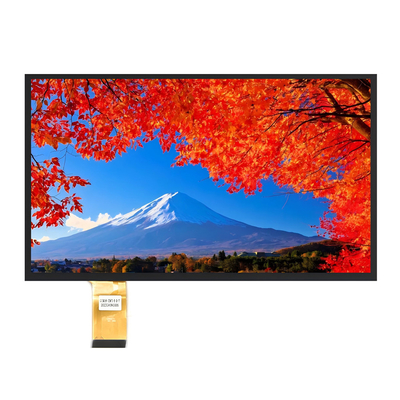

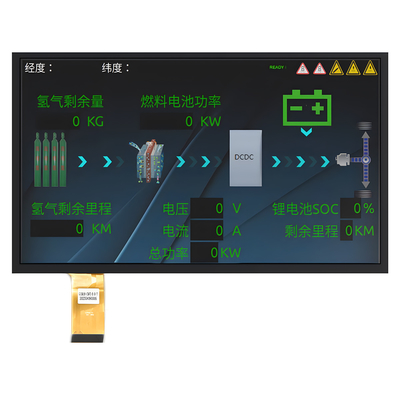

Immagine del prodotto
![]()
![]()
![]()
![]()
