Dettagli:
|
| Parole chiave: | 13.3 pollici Modulo TFT a touchscreen capacitivo | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Interfaccia LCD: | EDP | Luminanza di superficie: | 1000 cd/m2 |
| schermo tattile: | CTP (Projective Capacitive Touch Screen) | Interfaccia PCT: | USB |
| Dimensione LCD: | 305.19 x 177,69 x 2,58 mm (w/o Touch) | LCD con touch: | 307.55 x 185.62 x 4.58 mm (con Touch) |
| Area attiva: | 2930,76 x 165,24 mm | Temperatura operativa.: | -10°C a +60°C |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Trattamento superficiale: | Foschia 25%, 3H | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Durata di vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 13Display LCD TFT HDMI da 0,3 pollici,Display LCD TFT HDMI 1920x1080 |
||
** Scarica della scheda dati **
SFTO1330XC-7119A10CT Specifica.pdf
Riguardo a questo articoloSFTO1330XC-7119A10CT
Introduzione dell' High Brightness 13.3 Inch PCAP HDMI TFT LCD Display, una soluzione di display di alto livello progettata per soddisfare le esigenze di varie applicazioni professionali.Con la sua straordinaria risoluzione di 1920x1080 pixel e la straordinaria luminosità di 1000 nits, questo schermo garantisce una chiarezza e una visibilità eccezionali, anche negli ambienti più luminosi.
Questo display versatile è perfetto per una vasta gamma di applicazioni tra cui:
Migliora la tua esperienza visiva con il display LCD TFT HDMI PCAP ad alta luminosità da 13,3 pollici.Questo display è costruito per offrire prestazioni e affidabilità eccezionali in qualsiasi ambienteChe si stia sviluppando un nuovo prodotto o migliorando un sistema esistente, questo display è la scelta ideale per le vostre esigenze.
Per ulteriori informazioni o per richiedere un preventivo, contattateci!
|
Caratteristiche |
Dimensione | 13.3 pollici |
| Risoluzione | 1920 (orizzontale) x 1080 (verticale) | |
| Interfaccia | eDP1.2/2.7Gbps/2 corsia | |
| Tipo di connessione | 20455-030E-76 (I-PEX) | |
| Profondità del colore | 16.7M | |
| Tipo di tecnologia | A-si | |
| Display Spec. Pitch dei pixel (mm) | 0.153 x 0.153 | |
| Configurazione dei pixel | Striscia verticale RGB | |
| Modalità di visualizzazione | Normalmente nero | |
| TP Driver IC | NC | |
| Trattamento superficiale LCD | Rivestimento antiriflesso: 3H | |
| Direzione di visione | U/D/L/R:85/85/85/85 | |
| Rapporto di contrasto | 1000 ((TYP.) | |
| Gamma dei colori | 72% | |
| Luminanza ((cd/m2) | 1000 ((TYP.) | |
| Consumo di energia |
LCD:1.8 (W) (Max) (White Pattern) |
|
| Numeri di LED | 50 LED | |
| Peso (g) | - | |
|
Meccanica |
Disegno (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
| TP Area visiva dell'obiettivo ((mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
| Area attiva LCD ((mm) | 293.76 x 165.24 | |
| Con/senza TSP | Con TSP |
Disegno del prodotto
Definizione del pin di visualizzazione
|
Terminal |
Il simbolo |
Funzioni |
|
|
1 |
NC |
Nessuna connessione |
|
|
2 |
H-GND |
Terreno |
|
|
3 |
LAN1 N |
Collegamento di segnale complementare _Lane1 |
|
|
4 |
LAN1 P |
Vero collegamento di segnale _Lane1 |
|
|
5 |
H-GND |
Terreno |
|
|
6 |
LAN0_N |
Collegamento di segnale complementare _Lane0 |
|
|
7 |
LAN0_P |
Verità di collegamento del segnale _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Verità di collegamento del segnale _Canale ausiliario |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Terreno |
|
|
12 |
LCD_VCC |
Fornitura di alimentazione, 3.3V (tipico) |
|
|
13 |
LCD_VCC |
Fornitura di alimentazione, 3.3V (tipico) |
|
|
14 |
BIST |
Abilitare l'autotest del pannello |
|
|
15 |
H_GND |
Terreno |
|
|
16 |
H_GND |
Terreno |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Pin di segnale |
|
|
18 |
BL_GND |
Terreno ad alta velocità |
|
|
19 |
BL_GND |
Terreno ad alta velocità |
|
|
20 |
BL_GND |
Terreno ad alta velocità |
|
|
21 |
BL_GND |
Terreno ad alta velocità |
|
|
22 |
BL EN |
Lumiera di fondo accesa/spenta |
|
|
23 |
BL PWM |
Dimming PWM della retroilluminazione |
|
|
24 |
NC |
Nessuna connessione |
|
|
25 |
NC |
Nessuna connessione |
|
|
26 |
BL PWR |
Potenza della retroilluminazione |
|
|
27 |
BL PWR |
Potenza della retroilluminazione |
|
|
28 |
BL PWR |
Potenza della retroilluminazione |
|
|
29 |
BL PWR |
Potenza della retroilluminazione |
|
|
30 |
NC |
Nessuna connessione |
|
Specifiche elettriche
|
Parametro |
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
Commenti |
|
|
Luminosità superficiale |
800 | 1000 | cd/m2 | |||
|
Tensione dell'alimentazione |
VDD |
3.0 |
3.3 |
V. |
Nota 1 |
|
|
Voltaggio di scorrere di ingresso ammissibile |
VRF |
- |
- |
100 |
mV |
A VDD = 3,3 V |
|
Corrente di alimentazione |
IDD |
- |
- |
mA |
Nota 1 |
|
|
Tensione di ingresso differenziale |
VID |
- |
1320 |
mV |
||
|
Consumo di energia |
0.9 |
|
W |
Nota 1 |
||
|
- |
4 |
- |
W |
Nota 2 |
||
|
- |
4.9 |
- |
W |
|||
PCAB USB Pin Definizione
1 VCC
2 USB-
3 USB+
4 GND

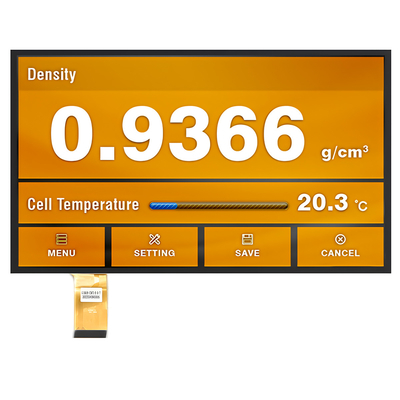

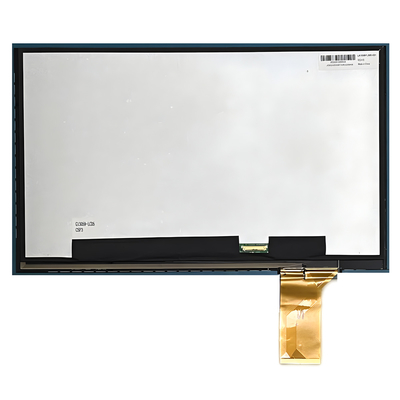

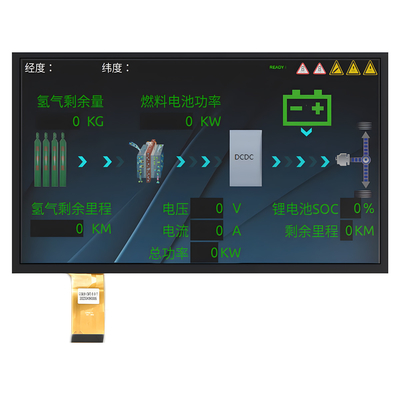

Immagine del prodotto
