Dettagli:
|
| Parole chiave: | TFT LCD a 8 pollici | Risoluzione: | 1920*1200 |
|---|---|---|---|
| Interfaccia: | LVDS | Pini: | 45 perni |
| schermo tattile: | Disponibile / facoltativo | Luminanza di superficie: | 1200 cd/m2 (nits) |
| Durata di vita del LED: | 40,000 ore | Direzione di visione: | Tutti gli angoli di visione |
| Connessione: | Tipo di connettore | Temperatura operativa.: | ¥30°C a +85°C |

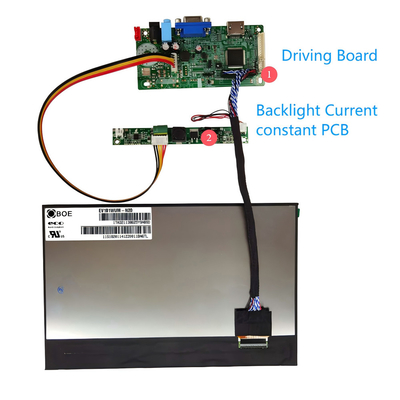

| Tavola guida: | Disponibile / facoltativo | Costante di corrente LED: | Disponibile / facoltativo |
| Rispetto: | Compliance REACH e RoHS | Certificazione: | ISO9001:2015 / ISO14000:2015 |
| Evidenziare: | Display LCD TFT da 1200nits,Display LCD FHD TFT,Esposizione di TFT LCD dell'interfaccia di LVDS |
||
Scarica foglio dati
SFTO800BD-7218AN Specifica.pdf
A proposito di questo articolo SFTO800BD-7218AN
Visualizzazione
Il nostro display LCD TFT ad alta luminosità da 8 pollici è progettato per offrire prestazioni visive superiori in condizioni di illuminazione difficili.Con una luminosità impressionante di 1200 nits e una risoluzione Full HD di 1920 x 1200 punti, questo display è perfetto per applicazioni che richiedono chiarezza e vivacità. La sua interfaccia LVDS (Low-Voltage Differential Signaling) garantisce un trasferimento di dati ad alta velocità e una qualità di immagine ottimale,che lo rende adatto a vari settori industriali, applicazioni commerciali e di consumo.
Alta luminosità: a 1200 nits, questo display è eccezionalmente luminoso, rendendolo ideale per l'uso in ambienti esterni o spazi interni ben illuminati..
Risoluzione Full HD: con una risoluzione di 1920 x 1200 pixel, questo display fornisce immagini nitide e immagini dettagliate, migliorando l'esperienza complessiva dell'utente.
Interfaccia LVDS: L'interfaccia LVDS consente la trasmissione di dati ad alta velocità con basso consumo di energia.
Angoli di visione ampi: il display offre angoli di visione ampi (in genere 160° orizzontale e verticale), consentendo una visibilità chiara da varie posizioni senza distorsione del colore.
Prestazioni cromatiche: con un'elevata gamma di colori e un'eccellente riproduzione cromatica, il display è in grado di visualizzare immagini vibranti e realistiche, rendendolo adatto per applicazioni multimediali.
Durabilità: progettato per la robustezza, l'LCD TFT è costruito per resistere a varie condizioni ambientali.
Facile integrazione: il fattore di forma compatto e le interfacce standard facilitano l'integrazione del display nei sistemi esistenti, garantendo un processo di installazione senza soluzione di continuità.
Display all'aperto: Ideale per chioschi, segnaletica digitale e cartelloni informativi in ambienti all'aperto, dove la visibilità è fondamentale.
Pannelli di controllo industriali: adatti a sistemi di monitoraggio, controllo delle apparecchiature e interfacce di automazione che richiedono prestazioni di visualizzazione chiare e affidabili.
Dispositivi portatili: Perfetti per dispositivi portatili, tablet e lettori multimediali portatili che beneficiano di un'elevata luminosità e di un'eccellente reattività.
Attrezzature mediche: possono essere utilizzate in apparecchiature di imaging e diagnostica medica, fornendo visioni chiare necessarie per applicazioni critiche.
Il display LCD TFT ad alta luminosità da 8 pollici combina tecnologia all'avanguardia, alte prestazioni e versatilità, rendendolo una scelta eccellente per una vasta gamma di applicazioni.Indipendentemente dal fatto che siano utilizzati in ambienti esterni o industriali, questo display garantisce visibilità e affidabilità, migliorando l'esperienza e la soddisfazione degli utenti.
Caratteristiche
| Parametro | Specificità | Unità | Commento |
| Dimensione del profilo | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | FOSCA |
| Area attiva | 172.224(H) ×107.640(V) | mm | Nota 1.1 |
| Brillantezza | 1000-1200 | cd/m2 | - |
| Numero di pixel | 1920 ((H) xRGB×1200 (V) | pixel | - |
| Pitch dei pixel | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| Disposizione dei pixel | Striscia verticale RGB | - | - |
| Colori di visualizzazione | 16.7M | - | - |
| Gamma di colori | 70% (min.), 75% (tipo) | CF @C Light | |
| Modalità di visualizzazione | Normalmente nero | - | - |
| Direzione di visione | 85/85/85/85 (tipo) 80/80/80/80 (min.) | Deg. | CR>=10 |
| Peso | TBD | grammo | - |
| interfaccia | LVDS a due porte ((8bit) | - | - |
| IC | FL5893DA | Nota 1.2 |
Nota 1.1: H: lunghezza orizzontale, V: lunghezza verticale.
Nota 1.2: I circuiti integrati compatibili per questo prodotto includono FL5893DA, Si prega di contattare il produttore del circuito integrato e di verificarlo quando si sceglie uno di essi.
Disegno meccanico
Descrizione del pin
| - No, no, no, no. | Il simbolo | Funzione | - No, no, no, no. | Il simbolo | Funzione |
| 1 | VLED- | Potenza per retroilluminazione a LED (cathode) | 24 | GND | terra |
| 2 | VLED- | Potenza per retroilluminazione a LED (cathode) | 25 | OLV2P | Input dei dati differenziali LVDS positivo |
| 3 | VLED+ | Potenza per retroilluminazione a LED (anodo) | 26 | OLV2N | Input di dati differenziali LVDS negativo |
| 4 | VLED+ | Potenza per retroilluminazione a LED (anodo) | 27 | GND | terra |
| 5 | NC | Nessuna connessione | 28 | OLVCLKP | Input dei dati differenziali LVDS positivo |
| 6 | GND | terra | 29 | Olvclkn | Input di dati differenziali LVDS negativo |
| 7 | ELV3P | Input dei dati differenziali LVDS positivo | 30 | GND | terra |
| 8 | ELV3N | Input di dati differenziali LVDS negativo | 31 | OLV1P | Input dei dati differenziali LVDS positivo |
| 9 | GND | terra | 32 | Olv1N | Input di dati differenziali LVDS negativo |
| 10 | ELV2P | Input dei dati differenziali LVDS positivo | 33 | GND | terra |
| 11 | ELV2N | Input di dati differenziali LVDS negativo | 34 | Olv0P | Input dei dati differenziali LVDS positivo |
| 12 | GND | terra | 35 | Olv0N | Input di dati differenziali LVDS negativo |
| 13 | ELVCLKP | Input dei dati differenziali LVDS positivo | 36 | GND | terra |
| 14 | ELVCLK N | Input di dati differenziali LVDS negativo | 37 | I2C _SDA | Input/output dati per I2C (si prega di lasciare aperti questi pin). |
| 15 | GND | terra | 38 | I2C _SCL | Segnale dell'orologio per I2C (per favore lasciate aprire questi perni). |
| 16 | ELV1P | Input dei dati differenziali LVDS positivo | 39 | VDD_OTP | Fornitore di corrente per il circuito OTP (per favore lasciate aprire questi perni) |
| 17 | ELV1N | Input di dati differenziali LVDS negativo | 40 | EEPEN | Solo Pin di prova ((per favore lasciare questi pin aperti.) |
| 18 | GND | terra | 41 | VDDIN | Fornitore di alimentazione |
| 19 | Valore di riferimento | Input dei dati differenziali LVDS positivo | 42 | VDDIN | Fornitore di alimentazione |
| 20 | ELV0N | Input di dati differenziali LVDS negativo | 43 | VDDIN | Fornitore di alimentazione |
| 21 | GND | terra | 44 | VDDIN | Fornitore di alimentazione |
| 22 | OLV3P | Input dei dati differenziali LVDS positivo | 45 | VDDIN | Fornitore di alimentazione |
| 23 | OLV3N | Input di dati differenziali LVDS negativo |
Specifiche ottiche
| Parametro | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento | |
|
Intervallo dell' angolo di visione |
Orizzontale |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Nota 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Verticale |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Rapporto di contrasto | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Nota 6.2/6.3 |
||
| Trasmissione cellulare | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| RY | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gi | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Da: | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Gamma di colori | Θ = 0 | 70 | 75 | - | % | |||
| Tempo di risposta | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Nota 6.5 | |
Parametri di prova di affidabilità
| - No, no. | Articolo 2 | Condizioni |
| 1 | Prova di immagazzinamento ad alta temperatura (HTS) | 85°C, 240 ore, non operativo |
| 2 | Prova di stoccaggio a bassa temperatura (LTS) | -30°C, 240 ore, non funzionante |
| 3 | Prova di funzionamento ad alta temperatura (HTO) | 85°C, 240 ore, funzionamento |
| 4 | Prova di funzionamento a bassa temperatura (LTO) | -30°C, 240 ore, funzionamento |
| 5 | Prova di funzionamento per umidità termica (THO) | 60°C/90%RH, 240 ore, operativo |
| 6 | Prova di stoccaggio del ciclo termico (TST) | -30~80°C, 100 cicli, 1 ora/ciclo, non funzionante |
|
7 |
Immagine adesiva |
Modello 5*5, 1 ora 25°C±2°C Modello di controllo Grigio 127, Dopo 3 minuti, il muro deve essere completamente asciugato. |

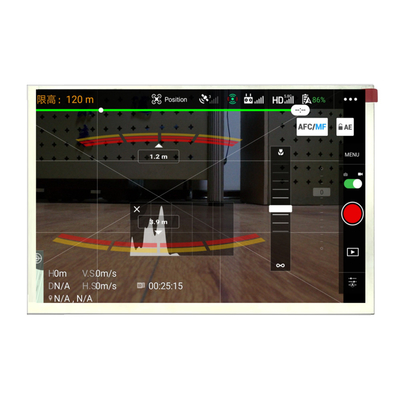

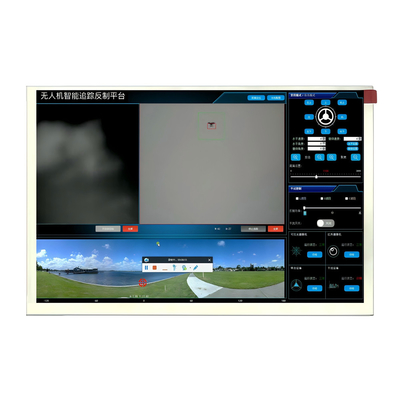

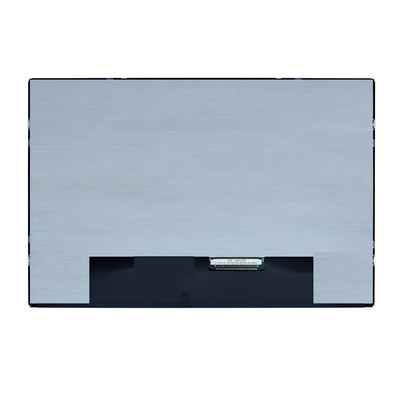

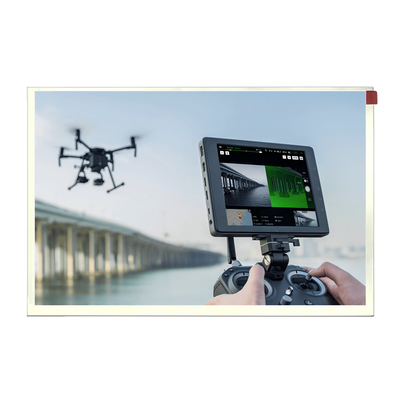

Immagine del prodotto
