Dettagli:
|
| Prodotto: | TFT LCD a 2,8 pollici | Risoluzione: | 240 x 320 |
|---|---|---|---|
| Colore: | 262K | schermo tattile: | Senza TP resistivo |
| Interfaccia: | SPI/MCU/SPI+RGB | Direzione di visione: | IPS, tutti gli angoli di visione |
| IC del driver: | ILI9341V | Connessione: | Collegamento |
| Luminanza di superficie: | 1000 cd/m2 ((nits) | Numero di pin: | 50 pin |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | LCD TFT leggibile alla luce del sole,LCD TFT da 240 x 320 punti,TFT LCD a 2 |
||
** Scarica della scheda dati **
SFTO280TZ-7214AT Specifica.pdf
A proposito di questo articolo SFTO280TZ-7214AT alta luminosità 1000nits
Display LCD IPS TFT da 2,8 pollici, leggibile alla luce diurna, ad alta luminosità, dotato di risoluzione di 240 x 320 pixel e touch screen resistivo,è un dispositivo di visualizzazione specificamente progettato per ambienti esterni o luminosiDi seguito è riportata un'introduzione dettagliata di SFTO280TZ-7214AT di Saef Technology:
1Specificità dello schermo:
- Dimensione: 2,8 pollici, adatto a dispositivi portatili e applicazioni con spazio limitato.
- Risoluzione: 240 x 320 pixel, che fornisce un'immagine e un testo chiari.
- schermo touch resistivo: supporta il singolo tocco, consentendo agli utenti di operare attraverso lo schermo touch, adatto alle esigenze di interazione di base.
-Alta luminosità: la luminosità della retroilluminazione può raggiungere i 1000 cd/m2, garantendo una chiara leggibilità alla luce solare diretta o in ambienti luminosi.
- Tecnologia IPS: la tecnologia IPS (In Plane Switching) offre un'ampia angolazione di visione, garantendo una buona esperienza visiva da diverse angolazioni.
Interfaccia SPI/MCU/SPI+RGB: Questo prodotto è compatibile con più interfacce, offrendo ai clienti una comodità di progettazione; il prodotto adotta un FPC plug-in,che massimizza la stabilità dell'installazione del prodotto sul lato del cliente.
2. Specifiche di visualizzazione affidabili:
- Funzionamento ad ampie temperature: in grado di adattarsi a una gamma di temperature da -20 °C a 70 °C, adatta a varie condizioni ambientali.
- Progettazione di livello industriale: costruzione e materiali resistenti garantiscono un funzionamento stabile anche in ambienti difficili.
- trattamento antiabbagliamento: riduce il riflesso e l'abbagliamento sotto la luce solare diretta e migliora la leggibilità dello schermo.
- Conforme alle norme RoHS e REACH: soddisfa le norme ambientali per le restrizioni relative alle sostanze pericolose.
3Servizi personalizzati:
- Opzioni di personalizzazione: possono essere forniti servizi di personalizzazione, comprese specifiche interfacce, dimensioni, luminosità, ecc., per soddisfare le esigenze di specifici clienti.
4. Scenari di applicazione:
- Adatti ad applicazioni quali dispositivi portatili di informazione all'aperto, pannelli di controllo industriali, apparecchiature mediche, display automobilistici, segnaletica digitale, ecc.che richiedono una visibilità chiara in condizioni di luce intensa.
Questo display LCD IPS TFT da 2,8 pollici è una scelta ideale per applicazioni industriali e commerciali che richiedono un display chiaro in varie condizioni di illuminazione a causa della sua elevata luminosità,angolo di visione ampio, e leggibilità alla luce del giorno.
Caratteristiche
| Informazioni generali | Specificità | Unità |
| Pannello principale | ||
| Area di visualizzazione ((AA) | 43.2 ((H) * 57.6 ((V) (2.8 pollici) | mm |
| Elemento driver | Matrice attiva TFT a-Si | - |
| Colori di visualizzazione | 262K | colori |
| Numero di pixel | 240 ((RGB) *320 | punti |
| Pitch dei pixel | 0.180 ((H) *0.180 ((V) | mm |
| Angolo di visione | Tutti | ore |
| Dispositivo IC | ILI9341V | - |
| Disposizione dei pixel di colore | Striscia verticale RGB | |
| Modalità di visualizzazione | Trasmettitore/Normalmente nero | - |
| Temperatura di funzionamento | -20 ¢ + 70 | °C |
| Temperatura di conservazione | -30 ¢ + 80 | °C |
Informazioni meccaniche
| Articolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota | |
| Dimensione del modulo | Orizzontale | - | 50.00 | - | mm | ± 0.2 |
| Verticale ((V) | - | 69.20 | - | mm | ± 0.2 | |
| Profondezza ((D) | - | 3.99 | - | mm | ± 0.2 | |
| Peso | - | TBD | - | g | - | |
Disegno di contorno
Descrizione del codice PIN
| Pin NO. | Il simbolo | Livello | Funzione |
| 1 | LEDK | L | Riflessione K |
| 2 ~ 5 | LEDA | H | DietroilluminazioneA |
| 6 | IM0 | H/L | Selezionare la modalità di interfaccia MCU NOTA( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | RISOLUTO | H/L | Pin di ripristino hardware |
| 11 | VSYNC | H/L | Segnale di ingresso di sincronizzazione verticale per RGB |
| 12 | HSYNC | H/L | Segnale di ingresso di sincronizzazione orizzontale (lineare) per RGB |
| 13 | Doc. | H/L | Segnale di orologeria a punti per l'interfaccia RGB. |
| 14 | ENABLE | H/L | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB. |
| Da 15 a 32 | D17-DB0 | H/L | Autobus dati |
| 33 | SD0 | H/L | Pin di uscita dell'interfaccia SPI. |
| 34 | SDA | H/L | Pin di ingresso dell'interfaccia SPI. |
| 35 | R & S | H/L | Leggere abilitare pin orologio |
| 36 | WR-RS | H/L | Segnale di selezione del registro |
| 37 | RS-SCL | H/L | Scrivere abilitare il pin di ingresso dell' orologio |
| 38 | CS | H/L | Chip selezionare pin di ingresso |
| 39 | TE | H/L | Potenza dell'effetto lacerante |
| 40 | IOVCC | H | Fornitore di alimentazione ((1.8V) |
| 41 | IOVCC | H | Fornitore di alimentazione ((2.8-3.3V) |
| 42 | VCI | H | Fornitore di alimentazione ((2.8-3.3V) |
| 43 | GND | L | Terreno |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | U U | / | / |
| 48 | GND | L | Terreno |
| 49 | GND | L | Terreno |
| 50 | GND | L | Terreno |
Rating massimi assoluti
|
Articolo |
Il simbolo |
Valori |
Unità |
|
| Min. | - Max, ti prego. | |||
| Tensione di alimentazione per il circuito logico | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione per circuito analogo | VCI | - Zero.3 | 4.6 | V. |
Condizioni di funzionamento
|
Articolo |
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | - Max, ti prego. | ||||
| Fornitore di energia | VCC | 2.7 | 2.8 | 3.3 | V. | |
| Fornitore di energia | IOVCC | 1.7 | 1.8 | 3.3 | V. | |
| Modalità normale Consumo corrente | Icc | - | 12 | - | mA | VCC = 2,8V |
| Porta TFT ON tensione | VGH | 15 | V. | |||
| TFT Gate OFF Voltage | VGL | - Sette.5 | - | V. | ||
L'unità di retroilluminazione (GND=0V)
|
Articolo |
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | - Max, ti prego. | ||||
| Voltaggio di alimentazione in avanti | Vf | 2.8 | - | 3.4 | V. | |
| Fornitura a termine corrente | Se | - | 120 | - | mA | |
| Luminanza LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| Uniformità | / | 80 | % | - | ||

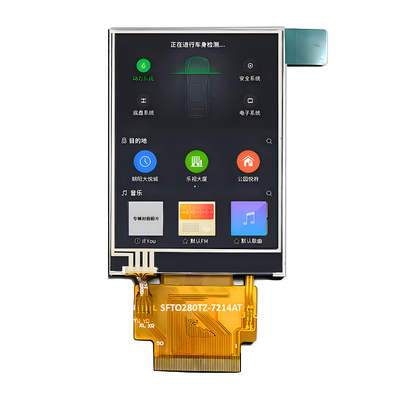

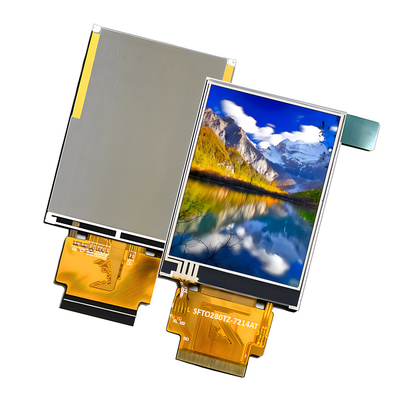

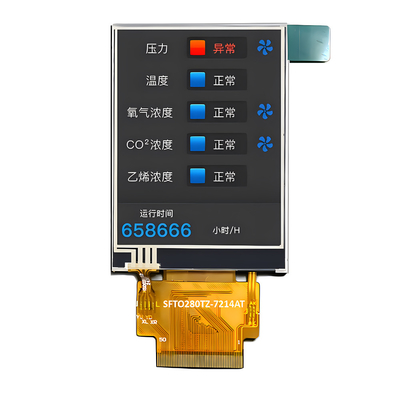

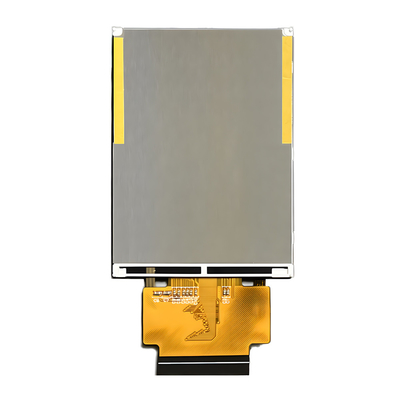

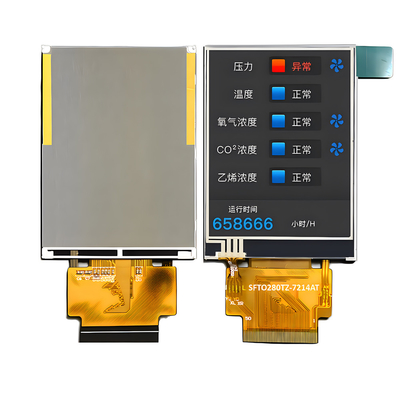

Immagine del prodotto
Fabbrica e certificati
Domande frequenti
Posso ordinare dei campioni?
R: Sì, accogliamo con favore gli ordini di campioni per testare e ispezionare la qualità.
Q2. Che mi dici del tempo di consegna?
R: Per i prodotti già pronti, fornire immediatamente i campioni in magazzino.Sono previsti 2-3 giorni per la riunione e la proposta; 2 settimane per il disegno dell'omologazione e la preparazione del campione; l'operazione sperimentale/produzione in serie dopo l'omologazione del campione dura 5-6 settimane.
Q3. Avete un limite minimo di quantità di ordine per i campioni e gli ordini di produzione?
A: La quantità minima di ordine è bassa. 3-5 campioni possono essere forniti per l'ispezione. La quantità minima di ordine per la produzione di massa è di solito 1K per lotto.Sosteniamo ordini di sperimentazione/ordine di sperimentazione PP con un quantitativo inferiore al quantitativo minimo di ordine per MP.
Q4. Come si trasportano le merci e quanto tempo ci vuole per arrivare?
R: Spedizione tramite DHL, UPS, FedEx o TNT. Ci vogliono 5-7 giorni per arrivare. Anche il trasporto aereo e marittimo è opzionale.
Q5. Come ordinare il modulo di visualizzazione LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo, forniremo un preventivo in base alle vostre esigenze o ai nostri suggerimenti.
In terzo luogo, il cliente conferma il campione e paga una cauzione per l'ordine formale.
In quarto luogo, organizziamo la produzione.
D. Posso stampare il mio logo sui prodotti LCD?
R: Sì, lo è. Si prega di informarci ufficialmente durante la fase di progettazione che produrremo campioni con il vostro logo per testare e approvare.la produzione in serie sarà effettuata secondo il campione approvato;.
Q7: Fornisce garanzie per il prodotto?
R: Sì, offriamo una garanzia di un anno per i nostri prodotti.
D8: Come gestire i difetti?
R: Innanzitutto, i nostri prodotti sono prodotti secondo un rigoroso sistema di controllo della qualità, con un tasso di difetti inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, vi invieremo nuovi display LCD e piccoli lotti di nuovi ordini.Oppure possiamo discutere la soluzione inclusa la ricolletta in base alla situazione reale.
