Dettagli:
|
| Parole chiave: | 13Display LCD TFT da 0,3 pollici | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Dimensione LCD: | 305.2 x 178,1 x 2,7 (mm) | Area attiva: | 293.76 x 165,24 (mm) |
| Interfaccia LCD: | EDP | Tipo di visualizzazione: | Angoli di visione completi IPS |
| schermo tattile: | CTP facoltativo | Luminanza di superficie: | 350 cd/m2 |
| Temperatura operativa.: | -10°C a +60°C | Temperatura di stoccaggio.: | -20℃ a +60℃ |
| Rapporto NTSC: | 72% | Rapporto di contrasto: | 800 |
| Display colore: | 16.7M | Durata di vita del LED: | 40,000 ore |
| certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT con rapporto NTSC pari al 72%,esposizione di 350cd/m2 TFT LCD,13Display LCD TFT da 0 |
||
SFTO1330SM-7191AN SPECIFICAZIONE.pdf

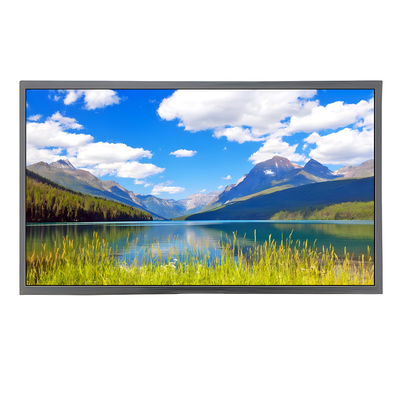

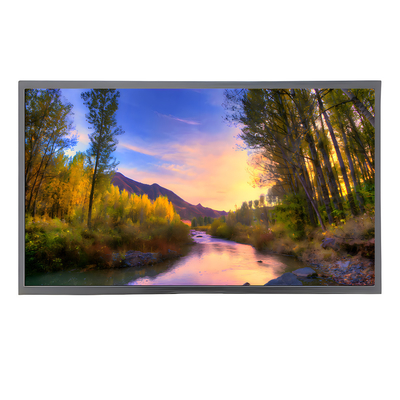

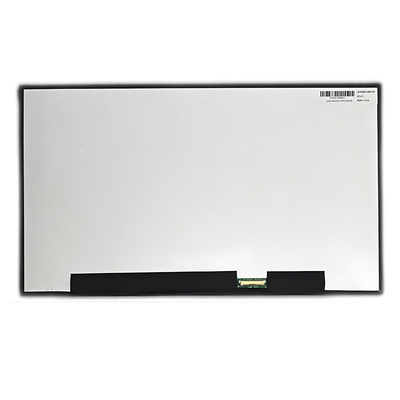

13Display LCD TFT EDP da 0,3 pollici Introduzione al prodotto
Il display LCD TFT EDP da 13,3 pollici è un dispositivo che utilizza una tecnologia di display di fascia alta ed è ampiamente popolare in dispositivi portatili, display commerciali,e applicazioni industriali per la sua eccellente qualità di immagine e versatilitàIl seguente è un'introduzione dettagliata di un display LCD TFT EDP da 13,3 pollici con risoluzione 1920 * 1080 pixel, interfaccia a 30 pin,e 72% di copertura della gamma di colori NTSC e una luminosità di 350cd/m2.
Caratteristiche del prodotto
Marca e modello:SFTO1330SM-7191AN
Tipo di pannello: LCD TFT a-Si
Dimensione: 13,3 pollici
Risoluzione: 1920 (RGB) × 1080 (FHD)
Disposizione dei pixel: strisce verticali RGB
Proporzione di aspetto: 16:9
Distanza tra i punti: 0,051 × 0,153 mm
Distanza tra i pixel: 0,153 × 0,153 mm (166PPI)
Luminosità: 350 cd/m2 (valore tipico)
Relazione di contrasto: 800:1 (valore tipico)
Angolazione di visione: 85/85/85/85 (valore tipico)
Copertura della gamma di colori: 72% (NTSC)
Tempo di risposta: 30 (valore tipico) (Tr+Td) ms
Modalità di visualizzazione: VA/IPS, normalmente in nero, trasmissibile
Tipo di retroilluminazione: WLED
Temperatura di lavoro: -10 ~ 60 ° C
Temperatura di conservazione: -20 ~ 60 ° C
Prestazioni ottiche
Questo TFT da 13,3 pollici offre un'alta luminosità di 350 cd/m2 e un alto rapporto di contrasto di 800:1Il 72% della copertura della gamma di colori NTSC garantisce la vera riproduzione dei colori, rendendo l'effetto di visualizzazione più vicino ai colori naturali.
Caratteristiche dell'interfaccia
Categoria di segnale: DPI
Tensione del pannello: 3,3 V (valore tipico)
Corrente del pannello: 279/468mA (tipico/massimo)
Tipo di interfaccia: terminale
Numero di pin dell'interfaccia: 30 pin
Area di applicazione
Questo display LCD TFT EDP da 13,3 pollici è adatto a vari scenari di applicazione, tra cui, a titolo esemplificativo:
Dispositivi portatili: ad esempio computer portatili di fascia alta, tablet, ecc.
Display commerciale: utilizzato per macchine pubblicitarie, sistemi di diffusione dell'informazione, ecc.
Applicazione industriale: come interfaccia di visualizzazione per i sistemi di controllo industriali.
Riassunto
Questo display LCD TFT EDP da 13,3 pollici offre agli utenti un'eccellente esperienza visiva con la sua alta risoluzione, alta luminosità, alto contrasto e ampia copertura della gamma di colori.Indipendentemente dal fatto che si tratti di ambienti con una forte luce esterna o di ambienti con poca luce internaLa sua versatilità e affidabilità la rendono una scelta ideale per vari scenari di applicazione.
DisegnoDisegno
![]()
![]()
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | I/O | Funzione |
| 1 | CABC_EN / NC | - | Riservato per CD |
| 2 | H_GND | P | Tiro ad alta velocità |
| 3 | Corridoio 1_N | Io... | Corridoio di collegamento di segnale di completamento 1 |
| 4 | Corridoio1_P | Io... | Linea di collegamento del segnale vero 1 |
| 5 | H_GND | P | Tiro ad alta velocità |
| 6 | Strada 0_N | Io... | Corridoio di collegamento del segnale complementare 0 |
| 7 | Linea 0_P | Io... | Strada di collegamento del segnale vero 0 |
| 8 | H_GND | P | Tiro ad alta velocità |
| 9 | AUX_CH_P | Io... | Canali ausiliari del segnale vero |
| 10 | AUX_CH_N | Io... | Canali ausiliari del segnale complementare |
| 11 | H_GND | P | Tiro ad alta velocità |
| 12 | LCD_VDD | P | Logica LCD e potenza del driver (3,3V) |
| 13 | LCD_VDD | P | Logica LCD e potenza del driver (3,3V) |
| 14 | NC | Io... | Riservato all'uso dei fabbricanti di LCD |
| 15 | LCD_GND | P | Logica LCD e messa a terra del conducente |
| 16 | LCD_GND | P | Logica LCD e messa a terra del conducente |
| 17 | HPD | O | Pin di segnale HPD |
| 18 | LED-1 | P | Terra di retroilluminazione |
| 19 | LED-2 | P | Terra di retroilluminazione |
| 20 | LED-3 | P | Terra di retroilluminazione |
| 21 | LED-4 | P | Terra di retroilluminazione |
| 22 | BL ENABLE | Io... | Accensione/disattivazione della retroilluminazione |
| 23 | BL PWM DIM | Io... | Sistema PWM |
| 24 | SCL/NC | - | Riservato all'uso dei fabbricanti di LCD |
| 25 | SDA/NC | - | Riservato all'uso dei fabbricanti di LCD |
| 26 | BL PWR | P | Potenza della retroilluminazione |
| 27 | BL PWR | P | Potenza della retroilluminazione |
| 28 | BL PWR | P | Potenza della retroilluminazione |
| 29 | BL PWR | P | Potenza della retroilluminazione |
| 30 | NC | - | Riservato all'uso dei fabbricanti di LCD |
Classificazione massima assoluta
| Parametro | Il simbolo | Un minuto. | - Max, ti prego. | Unità | Commenti |
| Voltaggio di alimentazione della retroilluminazione | HVDDOUT | - | - | V. | Ta = 25 °C Nota 1 e 2 |
| Corrente LED di retroilluminazione | IHVDD | - | - | mA | |
| Voltaggio inverso del retroilluminazione a LED | VR | - | - | V. | |
| Temperatura di funzionamento | TOP | - 10 | 60 | °C |
Ta = 25 °C Nota 1&2 |
| Temperatura di conservazione | TST | - Venti | 60 | °C | |
| Umidità ambientale di esercizio | Salta. | - | 90 | % RH | |
| Umidità di stoccaggio | Hst | - | 90 | % RH | |
| Requisito di rilascio di calore | Trls | 15 | °C | ||
Specificativi elettronici LCD TFT
| Parametro | Il simbolo | Classificazione | Unità | ||
| Minore | TYP | Max. | |||
| Tensione di ingresso dell'alimentazione | V DD | 3.0 | 3.3 | 3.6 | V. |
| Corrente di alimentazione | IDD | - | - | - | mA |
| Voltaggio dell'alimentazione del driver LED | Doppia velocità | 2.7 | 24 | V. | |
| Corrente di alimentazione del driver LED | IHVDD | 20 | - | mA | |
| Consumo di energia LED | PLED | 2.7 | W | ||
| Voltaggio di soglia di ingresso positivo | VIT+ | +100 | mV | ||
| Tensione di soglia di ingresso negativa | VIT- | - 100 | mV | ||
| tensione di ingresso differenziale in modalità comune | Vcom | TBD | V. | ||
Specificativi elettronici della retroilluminazione
| Parametro | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tensione di alimentazione | VBL | 5 | 12.0 | 37 | V. |
| Corrente di alimentazione per retroilluminazione | ILED | 6 |
- |
25 | mA |
| Fornitore di alimentazione per il retroilluminazione | PLED | 0.18 | - | 5.55 | W |
| Voltaggio del segnale luminoso modulato | VPWM H | 1.2 | - | 5.0 | V. |
| VPWM L | 0 | - | 0.6 | V. | |
| Rapporto di controllo della luminosità | Compiti | 1 | - | 100 | % |
| Frequenza di controllo della luminosità | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Alta tensione | VCNTH | 1.2 | 5.0 | V. | |
| LED-BL ON/OFF bassa tensione | VCNTL | 0 | - | 0.6 | V. |
| Durata di vita del LED | - | 30,000 | 40,000 | - | h |
