4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC

4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC
4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC

Grande immagine :  4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFTO430JS-7025A-N
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pezzi
Prezzo: USD4.7 - USD5.4, Price is Negotiable based on order lot quantity
Imballaggi particolari: pacchetto standard di esportazione
Tempi di consegna: 1-5 settimane
Termini di pagamento: L/C, T/T, Western Union, Paypal
Capacità di alimentazione: 3000K pcs al mese

4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC

descrizione
Prodotto: 4Display TFT da 0,3 pollici Risoluzione: 480X272
Direzione di visione: IPS, tutti gli angoli di visione IC del driver: ST7283
Dispositivo touch: No (RTP e CTP facoltativi) Numero di pin: 40 pin
Connessione: ZIF FPC 46 mm Luminanza di superficie: 500 cd/m2 (nits)
tensione di funzionamento: 3.3V Interfaccia: rgb
Temperatura operativa.: 20°C a +70°C Temperatura di stoccaggio.: -30°C a +80°C
Durata di vita del LED: 40,000 ore Rispetto: Compliance REACH e RoHS
Evidenziare:

Esposizione a 4

,

3 pollici di TFT LCD

,

Display LCD TFT 480*272



PRoduct Introduzione



Il display LCD IPS TFT da 4,3 pollici è un display a colori da 262K con una diagonale di 4,3 pollici e una risoluzione di matrice a punti 480x270.che fornisce un angolo di visione ultra-ampio, garantendo agli utenti un'esperienza visiva uniforme da diverse angolazioni.realizzare un'interazione intuitiva tra uomo e computer.



Il display LCD IPS TFT da 4,3 pollici è un display ad alta definizione con interfaccia RGB.



Lo schermo LCD IPS TFT da 4,3 pollici è diventato una parte indispensabile dei prodotti elettronici di consumo a causa delle sue eccellenti prestazioni e della vasta gamma di scenari di applicazione.Può fornire esperienze visive eccitanti, soddisfare le esigenze degli utenti per la visualizzazione delle immagini e supportare servizi personalizzati per soddisfare specifiche esigenze di applicazione.





Caratteristiche


Dimensione: 4,5 cm
Risoluzione: 480 × 272 pixel
Modalità di visualizzazione: IPS
IC del conducente: ST7283
Luminosità: 500 cd/m2
Tipi di interfaccia: RGB
Temperatura di lavoro: -20 °C a 70 °C
Temperatura di conservazione: da -30 °C a 80 °C
Tipo di retroilluminazione: retroilluminazione a LED, luminosità e quantità variano a seconda del modello







DisegnoDisegno






4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 0







Definizione del pin dell'interfaccia



- No, no, no, no. Nome del pin I/O Descrizione
1 LED-K Io... Catodo a LED
2 LED-A Io... Anodo a LED
3 VSS Io... Terreno di potenza
4 VDD Io... Fonte di alimentazione
5 - 12 R00-R07 Io... Segnale di dati RED (LSB)
13-20 G00-G07 Io... Segnale di dati VERDE
21-28 R00-R07 Io... Segnale di dati blu (LSB)
29 VSS Io... Terreno di potenza
30 DLCK Io... Segnale dell' orologio per campionare ogni data
31 DISP Io... Visualizzazione del segnale ON/OFF
32 HSYNC Io... Segnale di sincronizzazione orizzontale
33 VSYNC Io... Segnale di sincronizzazione verticale
34 DE Io... Controllo abilitato dei dati di ingresso
35 NC - Apri
36 GND Io... Terreno di potenza
37 XR Io... PIN del pannello tattile
38 YD Io... PIN del pannello tattile
39 XL Io... PIN del pannello tattile
40 U U Io... PIN del pannello tattile





Limite assoluto massimo



Articolo Il simbolo Valore Unità
Tensione di alimentazione per la logica VDD 3.0-3.6 V.
Voltaggio di ingresso Vino VDD + 0.3 V.
Temperatura di funzionamento Topr - Da 20 a 70 °C
Temperatura di conservazione Tstg - Da 30 a 80 °C



Caratteristiche elettro-ottiche della retroilluminazione



Articolo Il simbolo Minore TYP Max. Unità

Esame

Condizione

Tensione di alimentazione Vf 20.3 22.4 24 V. Se=20mA
Corrente di alimentazione Se - 20 - mA -
Voltaggio inverso V.R. - - 5 V. -
Dissipazione di potenza Pd - 448 - mW -
Intensità luminosa per LCM



-

- 500 - Cd/m2 Se=20mA
Uniformità per la CML - 70 75 - Percentuale Se=20mA
Colore della retroilluminazione Bianco


PRoduzioneImmagine

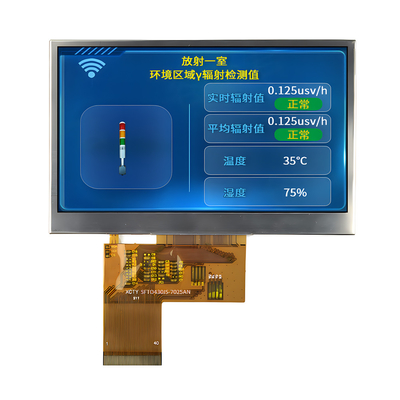

4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 1

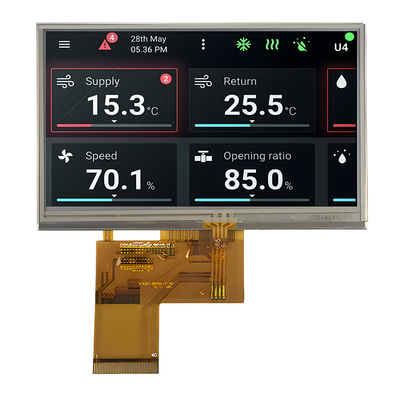

4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 2
(con RTP facoltativo)
4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 3
(con CTP facoltativo)
4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 4
(con Touch Gals CTP personalizzato)
4.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 54.3 pollici IPS TFT LCD 480*272 Pixel 262K Display a colori ST7283 Driver IC 6

Esami ambientali / affidabilità



- No, no. Articolo di prova Condizione Commenti
1 Operazione ad alta temperatura Ts= +70°C, 240 ore

Nota 1

IEC60068-2-2, GB2423. 2-89

2 Operazione a bassa temperatura Ta= -20°C, 240 ore Nota 2 IEC60068-2-1 GB2423.1-89
3 Immagazzinamento ad alta temperatura Ta= +80°C, 240 ore IEC60068-2-2 GB2423. 2-89
4 Immagazzinamento a bassa temperatura Ta= -30°C, 240 ore IEC60068-2-1 GB/T2423.1-89
5 Immagazzinamento ad alta temperatura e umidità Ta= +60°C, 90% RH max, 160 ore

IEC60068-2-3

GB/T2423.3-2006

6 Sconto termico (non funzionante) -30°C 30 min ~ +80°C 30 min Tempo di cambio: 5 min, 30 cicli

Inizia con il freddo.

temperatura, termine con

temperatura elevata

IEC60068-2-14,

GB2423.22-87



7

Discarica elettrostatica (operazione)

C=150pF, R=330 Ω, 5 punti/pannello

L'aria: ±8KV, 5 volte; contatto: ±4KV, 5

(Ambiente: 15°C ~

35°C, 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC 61000-4-2

GB/T17626.2-1998



8



Vibrazione

(non operativo)

Intervallo di frequenza: 10~55Hz, colpo:

1.mm Sfoglio: 10Hz~55Hz~10Hz

2 ore per ogni direzione di X.Y.Z.

(condizione della confezione)

IEC 60068-2-6

GB/T2423.5-1995

9 Sconvolgimento (non funzionamento)

60G 6ms, ± X, ± Y, ± Z

3 volte per ogni direzione

IEC60068-2-27 GB/T2423.5-1995
10 Prova di caduta del pacchetto

Altezza: 80 cm, 1 angolo, 3 bordi,

6 superfici

IEC60068-2-32 GB/T2423.8-1995
