Dettagli:
|
| Prodotto: | 3Display LCD TFT da 0,2 pollici | Risoluzione: | 240x320 |
|---|---|---|---|
| Direzione di visione: | Alle 12 | Interfaccia: | SPI a 4 linee |
| Dimensione del profilo: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) | Area attiva: | 48.60(W) x64.80 (H) (mm) |
| Numero di pin: | 18 perni | Connessione: | FPC Plugging |
| Luminanza di superficie: | 350 cd/m2 (nits) | Durata di vita del LED: | 40,000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | 3Display LCD TFT SPI da 2 pollici,Display LCD TFT a 18 pin,Display LCD TFT da 240*320 pixel |
||
Introduzione del prodotto
Il display SPI TFT da 3,2 pollici è uno schermo LCD TFT a colori con un'interfaccia SPI a matrice di 240 x 320 punti, con un display a colori ricchi e un'elevata risoluzione, che offre agli utenti un'esperienza visiva chiara.Adatto a vari scenari di applicazione, quali attrezzature industriali, strumenti di rilevamento portatili, dispositivi di bellezza, case intelligenti ed elettronica di consumo.
Questo modulo SPI TFT SFTO320JY-7178AN da 3,2 pollici ha un driver IC ST7789V integrato; supporta un'interfaccia SPI a 4 fili e ha un range di tensione di alimentazione (VDD) da 2,8V a 3,3V.Può funzionare a temperature comprese tra -20 °C e +70 °C, con un intervallo di temperatura di conservazione da -30 °C a +80 °C.
Sulla base di questo prodotto SPI TFT da 3,2 pollici, Saef Technology fornisce soluzioni differenziate e personalizzate, tra cui ma non limitate a:
Personalizzazione della retroilluminazione: regolare il tipo e la luminosità della retroilluminazione in base alle esigenze del prodotto.
Personalizzazione dell'interfaccia: modificare la struttura e l'interfaccia del cavo dello schermo LCD per adattarlo a specifiche piattaforme hardware.
Integrazione con touch screen: sono disponibili schermi a tocco resistivi o capacitivi opzionali per migliorare l'esperienza di interazione dell'utente.
Caratteristiche
| Prodotto: | 3Display LCD TFT da 0,2 pollici |
| Numero del modello | SFTO320JY-7178AN |
| Risoluzione: | 240x320 |
| Direzione di visione: | Alle 12 |
| Interfaccia: | SPI a 4 linee |
| Dimensione del profilo: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
| Area attiva: | 48.60(W) x64.80 (H) (mm) |
| Numero di pin: | 18 pin |
| Collegamento: | FPC Plugging |
| Luminanza superficiale: | 350 Cd/m2 (nit) |
| Durata di vita del LED: | 40000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Conformità: | Conformità Rohs & Reach |
Disegno di contorno
![]()
![]()
Classificazione massima elettrica
|
Articolo |
Il simbolo |
Min. |
Max. |
Unità |
Nota |
|
Tensione di alimentazione (VDDI) |
V. | 1.8 | 3.3 | V. |
- |
|
Tensione di alimentazione (VDD) |
V. | 2.8 | 3.3 | V. |
- |
|
Temperatura di funzionamento |
TOPR | - Venti | 70 | °C |
- |
|
Temperatura di conservazione |
TSTR | - Trenta | 80 | °C |
- |
Caratteristiche della retroilluminazione
|
Articolo |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
|
Modulo a LED Voltaggio in avanti |
VLED | 2,9 | 3.1 | 3.3 | V. |
|
Corrente del modulo LED |
ILED |
- |
90 |
- |
mA |
|
Luminanza della superficie LCD |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM Uniforme luminosità superficiale |
LD | 80 |
- |
- |
% |
|
Dissipazione di potenza LCD |
PLCD |
- |
0.32 |
- |
W |
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | GND |
Terreno |
|
2 |
RISET |
- Questo segnale ripristina il dispositivo e deve essere applicato per inizializzare correttamente il chip. - Il segnale è basso. |
| 3 | SCL | - Questo pin e' usato come orologio di interfaccia seriale. |
|
4 |
D/C |
- Visualizzazione dei dati/pin di selezione dei comandi in interfaccia seriale a 4 righe. |
|
5 |
CSX |
- Pin di selezione del chip, abilitazione bassa, disattivazione alta. |
|
6 |
SDA |
- I dati sono bloccati sul bordo ascendente del segnale SCL. - Se non utilizzato, fissare questo pin a livello VDDI o DGND. |
|
7 |
SDO |
- I dati vengono erogati sul bordo cadente del segnale SCL. - Se non lo usi, lascia aprire questo perno. |
| 8 | GND |
Terreno |
|
9 |
VDD |
Fornitore di alimentazione per il circuito analogo, digitale e di amplificazione. |
| 10 | LEDA |
Anodo di retroilluminazione (2.9V-3.3V) tipico:3.1V) |
| 11 | LEDK | Catodo di retroilluminazione |
| 12 | LEDK | Catodo di retroilluminazione |
| 13 | LEDK | Catodo di retroilluminazione |
| 14 | LEDK | Catodo di retroilluminazione |
| 15 | XL | Pannello tattile Piede logico |
| 16 | U U | Pannello tattile Piede logico |
| 17 | XR | Pannello tattile Piede logico |
| 18 | YD | Pannello tattile Piede logico |

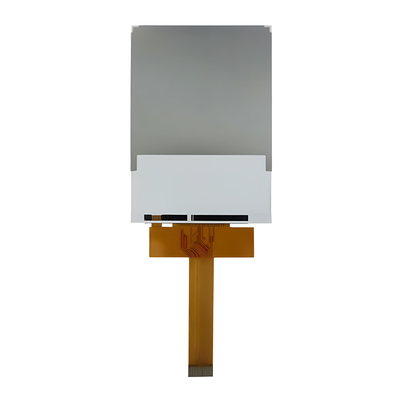

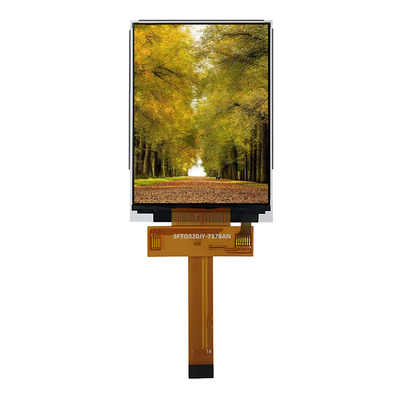

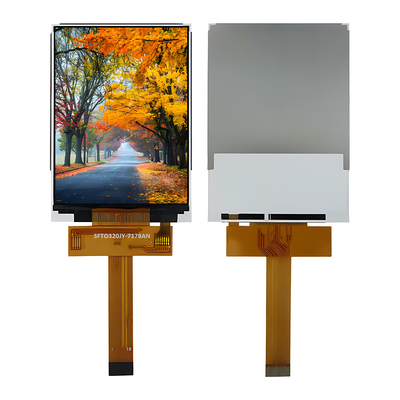

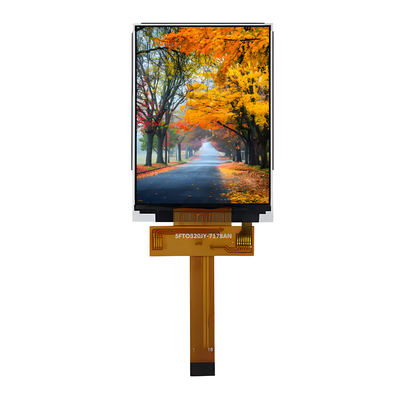

Immagine del prodotto
![]()
![]()
![]()
Strutture e certificazioni
![]()
![]()
