Prodotto: | 2.4 pollici IPS TFT LCD | Risoluzione: | 240*320 pixel |
---|---|---|---|
Dispositivo touch: | Senza | Direzione di visione: | 12H |
Interfaccia: | SPI | Numero di pin: | 10 pin (24 pin facoltativi) |
Connessione: | Collegamento | Luminanza di superficie: | 400 cd/m2 (personalizzabile) |
IC del driver: | ST7789V | Durata di vita del LED: | 40,000 ore |
Temperatura operativa.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Esposizione a 2,4 pollici di TFT LCD,esposizione di TFT LCD dei pixel 240X320 |
Low Cost 2.4 pollici QVGA TFT LCD Introduzione al prodotto
2Il display TFT da 0,4 pollici con una risoluzione di 240 × 320 pixel fornisce una visualizzazione dell'immagine chiara.Questo modello SFTO240JY-7182AN ha un'interfaccia SPI e può raggiungere una luminosità di 400cd/m2, adattabile a diverse condizioni di illuminazione. Il prodotto può funzionare tra -20 °C e 70 °C e adattarsi a varie condizioni ambientali. Può essere conservato tra -30 °C e 80 °C,garantire che la conservazione a lungo termine non influisca sulle prestazioni.
Questo display QVGA TFT da 2,4 pollici è ampiamente utilizzato in vari campi come attrezzature mediche, controllo industriale, case intelligenti e navigazione auto.La loro elevata luminosità (fino a 1000 nits) e il loro contrasto le rendono ancora ben visibili all'aria aperta o alla luce diretta del sole. Il basso costo è un grande vantaggio del prodotto a matrice di 240 * 320 punti TFT da 2,4 pollici SFTO240JY-7182AN, che lo rende una scelta ideale per progetti con budget limitati ma che richiedono buone prestazioni di visualizzazione.

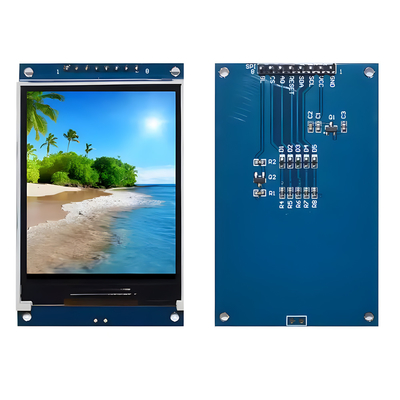

SFTM240JY-7182AN (con PCB) supporta librerie di sviluppo come GFX Library per Arduino,fornire prestazioni di visualizzazione efficienti e semplificare i processi di sviluppo.
Caratteristiche
Articolo | Specificità | Unità |
Numero di modello |
SFTO240JY-7182AN |
/ |
Modalità di visualizzazione | Normalmente nero, trasmissibile | / |
Direzione di visione | Alle 12 | / |
Colori | 262K | / |
Dispositivo IC | ST7789 | / |
Tipo di interfaccia | 4 SPI di linea | / |
Disegno dimensionale | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
Area attiva | 36.72 ((W) x 48.96 ((H) |
mm |
Risoluzione | 240 RGB ((H) x 320 ((V) | pixel |
Pitch dei pixel | 0.153 ((W) x 0.153 ((H) |
mm |
Disegno di contorno
Descrizione del pin dell'interfaccia
- No. |
Il simbolo | Descrizione |
1 | GND | Terreno |
2 | RISET | Pin di ripristino LCM |
3 | SCL | Pin dell'orologio seriale. |
4 |
RS |
Selezionare il pin RS= 1 RS = ¥0 ¥: dati di comando. |
5 | CS |
Chip selezionare pin ((Low) attivare) |
6 | SDA | Input di dati seriali |
7 | SDO | Uscita di dati seriali. |
8 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
9 | LED+ | Anodo di retroilluminazione |
10 | LED- | Catodo di retroilluminazione |
Diagramma schematico
Classificazione massima assoluta
Parametro | Il simbolo | Min. | Max. | Unità |
Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
Temperatura di funzionamento | In alto | - Venti | 70 | °C |
Temperatura di conservazione | Tst | - Trenta | 80 | °C |
Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
Corrente in avanti | Se |
- Non lo so. |
80 |
- Non lo so. |
mA |
Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |
Caratteristiche ottiche
Articolo | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità |
Tempo di risposta (Fino a (Rivolgersi) |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
Signora |
Rapporto di contrasto | CR | θ= 0 ° |
- |
250 |
- |
|
Angolo di visione |
In alto | CR ¢10 | - | 45 | - |
deg. |
Sotto | CR ¢10 | - | 20 | - | ||
A sinistra | CR ¢10 | - | 45 | - | ||
Giusto. | CR ¢10 | - | 45 | - | ||
Colorazione cromatica (solo CF con ITO, la sorgente luminosa è C luce, CIE 1931)
|
Wx |
θ= 0 ° |
- Zero.02 |
0.308 |
+0.02 |
|
Wy. | 0.325 | |||||
Rx | 0.612 | |||||
RY | 0.329 | |||||
Gx | 0.299 | |||||
Gi | 0.567 | |||||
Bx | 0.144 | |||||
Da: | 0.110 | |||||
NTSC | - | 55 | - | % | ||
Parliamo a vicenda. | Ct | - | 2 | - | % | |
Transmittanza | Trans |
- |
5 |
- |
% |

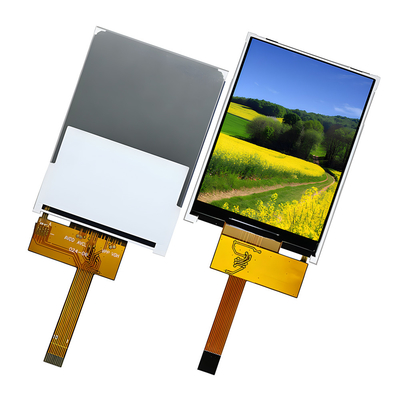

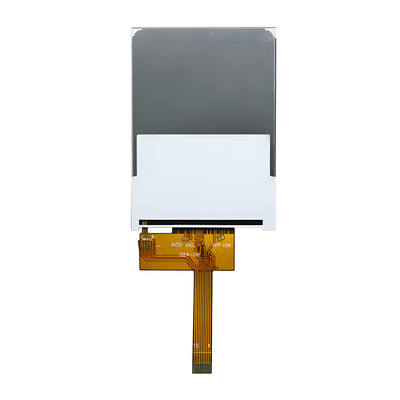

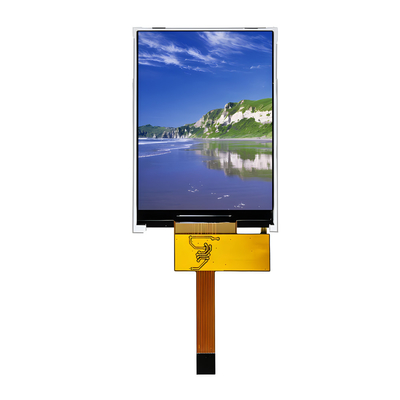

Foto del prodotto
Esami ambientali / affidabilità
- No, no. | Articolo di prova | Condizione | Commenti |
1 | Operazione ad alta temperatura | Ts= +80°C, 240 ore |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
2 | Operazione a bassa temperatura | Ta= -30°C, 240 ore | Nota 2 IEC60068-2-1 GB2423.1-89 |
3 | Immagazzinamento ad alta temperatura | Ta= +80°C, 240 ore | IEC60068-2-2 GB2423. 2-89 |
4 | Immagazzinamento a bassa temperatura | Ta= -30°C, 240 ore | IEC60068-2-1 GB/T2423.1-89 |
5 | Immagazzinamento ad alta temperatura e umidità | Ta= +60°C, 90% RH max, 160 ore |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Sconto termico (non funzionante) | -30°C 30 min ~ +80°C 30 min Tempo di cambio: 5 min, 30 cicli |
Inizia con il freddo. temperatura, termine con temperatura elevata IEC60068-2-14, GB2423.22-87 |
7 |
Discarica elettrostatica (operazione) |
C=150pF, R=330 Ω, 5 punti/pannello L'aria: ±8KV, 5 volte; contatto: ±4KV, 5 (Ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
8 |
Vibrazione (non operativo) |
Intervallo di frequenza: 10~55Hz, colpo: 1.mm Sfoglio: 10Hz~55Hz~10Hz 2 ore per ogni direzione di X.Y.Z. (condizione della confezione) |
IEC 60068-2-6 GB/T2423.5-1995 |
9 | Sconvolgimento (non funzionamento) |
60G 6ms, ± X, ± Y, ± Z 3 volte per ogni direzione |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Prova di caduta del pacchetto |
Altezza: 80 cm, 1 angolo, 3 bordi, 6 superfici |
IEC60068-2-32 GB/T2423.8-1995 |
Impianti e certificati
