Dettagli:
|
| Prodotto: | 1.77 pollici LCD TFT | Risoluzione: | 128*160 pixel |
|---|---|---|---|
| schermo tattile: | Senza | Direzione di visione: | Alle 12 |
| Interfaccia: | SPI 4 linee | Numero di pin: | 14 |
| Connessione: | Collegamento | Luminanza di superficie: | 300 cd/m2 (personalizzabile) |
| IC del driver: | ST7735 | Durata di vita del LED: | 40,000 ore |
| Temperatura operativa.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT con interfaccia seriale SPI,Display LCD TFT a colori 262K,Esposizione a 1 |
||
** Scarica della scheda dati **
SFTO177JY-7189AN Specifica.pdf
A proposito di questo articolo: Garanzia del prezzo più basso LCD TFT da 1,77 pollici
L'LCD TFT da 1,77 pollici soddisfa la domanda del mercato di miniaturizzazione, basso consumo energetico e display ad alta definizione con le sue dimensioni moderate e alte prestazioni.Ha evidenti vantaggi di mercato nei dispositivi elettronici portatili e in altri settori, dimostrando al contempo il suo valore unico in settori professionali quali l'industria e la sanità.LCD TFT da 77 pollici viene comunemente utilizzato per visualizzare lo stato di funzionamento e i parametri degli strumenti, come i misuratori di temperatura e umidità, i manometri di pressione, ecc. Questo schermo può essere utilizzato anche come interfaccia per i sistemi di controllo automatico,fornire monitoraggio dei dati in tempo reale e feedback operativo.
Il chip driver comunemente utilizzato è ST7735S, che supporta l'interfaccia SPI ed è facile da integrare in vari sistemi.adatti a diverse condizioni di illuminazione interne ed esterneDi solito dotato di 2 luci a LED per fornire un effetto di retroilluminazione uniforme.
La nostra azienda ha un vantaggio assoluto in termini di costi in questo tipo di prodotto e garantisce di fornire ai clienti prodotti di alta qualità ai prezzi più bassi del settore.
Caratteristiche
| Articolo | Specificità | Unità |
| Modalità di visualizzazione | Normalmente nero, trasmissibile | / |
| Direzione di visione | Alle 12 | / |
| Colori | 262K | / |
| Dispositivo IC | ST7735 | / |
| Tipo di interfaccia | 4 SPI di linea | / |
| Disegno dimensionale | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) |
mm |
| Area attiva LCD | 28.032 ((W) x 35.04 ((H) |
mm |
| Risoluzione | 128 RGB ((H) x 160 ((V) | pixel |
| Pitch dei pixel | 0.219 ((W) x 0.219 ((H) |
mm |
Disegno di contorno
Descrizione del pin dell'interfaccia
|
- No. |
Il simbolo | Descrizione |
| 1 | NC | Nessuna connessione |
| 2 | GND | Terreno |
| 3 | LEDK | Catodo di retroilluminazione |
| 4 | LEDA | Anodo di retroilluminazione (3.0V-3.4V) |
| 5 | GND | Terreno |
| 6 | RISET | Pin di ripristino LCM |
|
7 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
| 8 | SDA | Input/output di dati seriali. |
| 9 | SCL | Pin dell'orologio seriale. |
| 10 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 11 | IOVCC | Fornitura di alimentazione per l'interfaccia ((1.8V-3.3V) |
| 12 | CS |
Chip selezionare pin ((Low) attivare) |
| 13 | GND | Terreno |
| 14 | NC | Nessuna connessione |
Diagramma schematico
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
80 |
- Non lo so. |
mA |
| Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tempo di risposta | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Rapporto di contrasto | CR | θ = 0° | 200 | 300 |
- |
|
|
Angolo di visione |
In alto | CR ¢10 | 40 | 45 | - |
deg. |
| Sotto | CR ¢10 | 15 | 20 | - | ||
| A sinistra | CR ¢10 | 40 | 45 | - | ||
| Giusto. | CR ¢10 | 40 | 45 | - | ||
|
Colore CF cromaticità ((CIE)
|
Wx |
θ = 0° |
- Zero.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| RY | 0.329 | |||||
| Gx | 0.299 | |||||
| Gi | 0.567 | |||||
| Bx | 0.143 | |||||
| Da: | 0.111 | |||||
| Parliamo a vicenda. | ct | 2% | ||||
| Transmittanza | Trans | 6.21% | 60,9% |
- |

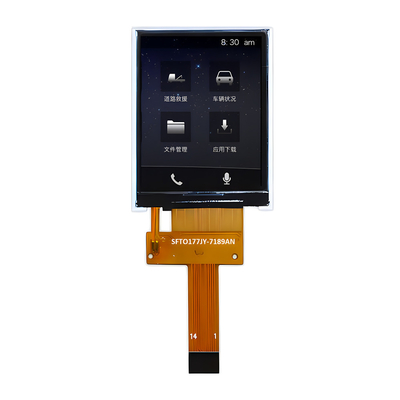

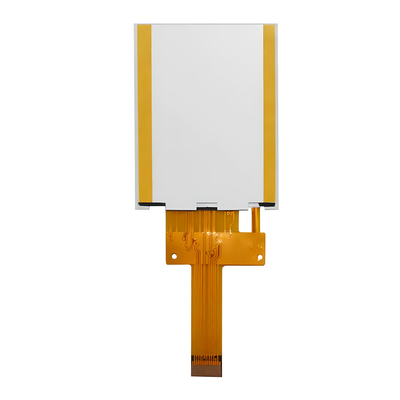

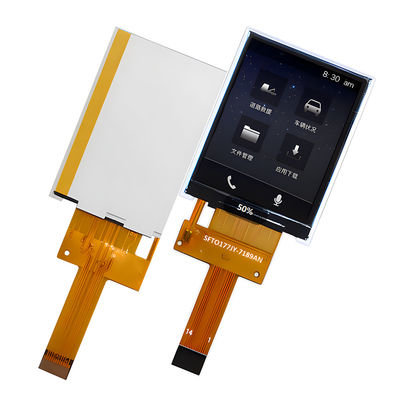

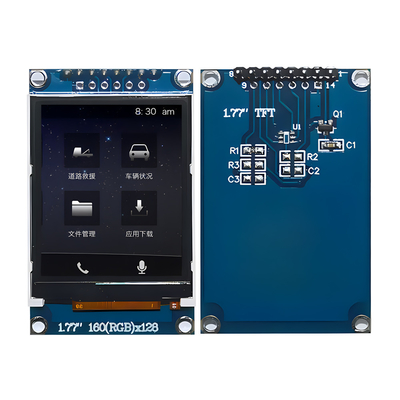

Foto del prodotto
Esami ambientali / affidabilità
| - No, no. | Articolo di prova | Condizione | Commenti |
| 1 | Operazione ad alta temperatura | Ts= +80°C, 240 ore |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operazione a bassa temperatura | Ta= -30°C, 240 ore | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Immagazzinamento ad alta temperatura | Ta= +80°C, 240 ore | IEC60068-2-2 GB2423. 2-89 |
| 4 | Immagazzinamento a bassa temperatura | Ta= -30°C, 240 ore | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Immagazzinamento ad alta temperatura e umidità | Ta= +60°C, 90% RH max, 160 ore |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Sconto termico (non funzionante) | -30°C 30 min ~ +80°C 30 min Tempo di cambio: 5 min, 30 cicli |
Inizia con il freddo. temperatura, termine con temperatura elevata IEC60068-2-14, GB2423.22-87 |
|
7 |
Discarica elettrostatica (operazione) |
C=150pF, R=330 Ω, 5 punti/pannello L'aria: ±8KV, 5 volte; contatto: ±4KV, 5 (Ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibrazione (non operativo) |
Intervallo di frequenza: 10~55Hz, colpo: 1.mm Sfoglia: 10Hz~55Hz~10Hz 2 ore per ogni direzione di X.Y.Z. (condizione della confezione) |
IEC 60068-2-6 GB/T2423.5-1995 |
| 9 | Sconvolgimento (non funzionamento) |
60G 6ms, ± X, ± Y, ± Z 3 volte per ogni direzione |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Prova di caduta del pacchetto |
Altezza: 80 cm, 1 angolo, 3 bordi, 6 superfici |
IEC60068-2-32 GB/T2423.8-1995 |
Impianti e certificati
