Dettagli:
|
Prodotto: | TFT a 6,2 pollici | Risoluzione: | pixel 1024x600 |
---|---|---|---|
Numero modello.: | SFTO620BH-7180AN | Luminanza di superficie: | 1000 cd/m2 (nits) |
Dispositivo touch: | Senza | Direzione di visione: | IPS, angolo di visione completo |
Numero di pin: | 50 pin | Connessione: | ZIF |
Interfaccia: | Bit di RGB 24 | Durata di vita del LED: | 40,000 ore |
Dimensione del profilo: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Cima:: | -30°C a +80°C |
Area attiva: | 137.47 ((W) x 77.23 ((H) (mm) | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | 6Display LCD TFT da 2 pollici,Display LCD TFT da 1024*600,Pannello di schermo IPS per autoveicoli |
6.2 pollici 1024*600 IPS TFT LCD Interfaccia RGB Introduzione al prodotto
L'arrangiamento 1024 * 600 è una matrice di punti di visualizzazione 16:9 comune. A causa della sua elevata risoluzione, i display a matrice di punti 1024 * 600 hanno vantaggi unici in vari scenari di applicazione.
In diversi scenari di applicazione, quali sistemi di automazione e controllo industriali, attrezzature mediche, cabine di guida di veicoli di trasporto come aerei e treni,e alcuni prodotti elettronici di consumo di fascia alta, la funzione ad alta risoluzione dei display a matrice a punti 1024 * 600 può portare una produzione visiva più chiara e soddisfare gli elevati requisiti dei settori professionali per la qualità dell'immagine.Con l'avanzamento della tecnologia e la riduzione dei costi, questa tecnologia di visualizzazione dot matrix dovrebbe essere applicata e promossa in più campi.
Questo modello SFTO620BH-7180AN ha uno schermo da 6,2 pollici, matrice a punti 1024 * 600 e utilizza la tecnologia IPS, consentendo agli utenti di sperimentare un'esperienza visiva perfetta da diverse angolazioni.La sua tensione di funzionamento è solo 3V-3.6V, con una tensione tipica di 3,3V e una luminosità superficiale di 1000nits.
Caratteristiche
|
Dimensione | 6.2 pollici |
Risoluzione | 1024 (orizzontale) * 600 (verticale) | |
Interfaccia | 24 bit RGB | |
Tipo di connessione | Collegamento | |
Profondità del colore | 16.7M | |
Tipo di tecnologia | a-Si | |
Distanza tra i pixel (mm) | 0.13425x0.12872 | |
Configurazione dei pixel | Striscia verticale RGB | |
Modalità di visualizzazione | Normalmente nero | |
Controllo di schermo LCD | - | |
Direzione di visione | IPS, tutti gli angoli di visione | |
Direzione di inversione della scala grigia | Tutti | |
Meccanica
|
LCM (W x H x D) (mm) | 143.37*87.13*2.56 |
Area attiva ((mm) | 137.472 x 77.232 | |
Con/senza TSP | Senza TSP | |
Peso (g) | TBD | |
Numeri di LED | 20LED |
6.2 pollici 1024*600 IPS TFT LCD Interfaccia RGB Disegno del prodotto
Descrizione del pin dell'interfaccia
- No. | Il simbolo | Funzione |
1,2 | VLED+ | Potenza per retroilluminazione a LED (anodo) |
3,4 | VLED- | Potenza per retroilluminazione a LED (catodo) |
5 | GND | Terrazzo di potenza |
6 | NC | Non collegare |
7 | DVDD | Potere digitale |
8 | NC | Non collegare |
9: | DE | Segnale di attivazione dati. |
10 | VSD | Input di sincronizzazione verticale. |
11 | HSD | Input di sincronizzazione orizzontale. |
12-19 | B7-R0 | Dati blu |
20-27 | G7-G0 | Dati verdi |
28-35 | R7-R0 | Dati rossi |
36 | GND | Terreno |
37 | DCLK | Segnale di colorazione |
38 | GND | Display acceso/spento |
39 | SHLR | Controllo di visualizzazione sinistro o destro |
40 | UPDN | Controllo di visualizzazione su / giù |
41 | NC | Non collegare |
42 | NC | Non collegare |
43 | VPP | Potenza OTP ((+7,8V) |
44 | RSTB | Pin di reset globale. Attivo basso per entrare nello stato di reset. Reset OTP Suggerisce di connettersi con un circuito di reset RC per la stabilità. Normalmente tirare in alto. (R=10KΩ, C=1μF) |
45 | SCL | OTP Input di orologio seriale |
46 | NC | Non collegare |
47 | NC | Non collegare |
48 | GND | Terrazzo di potenza |
49 | SDA | OTP Input di dati seriali |
50 | CS | OTP Chip selezionare pin |
Classificazione massima assoluta
Articolo | Il simbolo | Minore | Max. | Unità |
Tensione di alimentazione | VDD | - Zero.3 | 5.0 | V. |
Tensione del segnale di ingresso | Vino | - Zero.3 | VDD + 0.3 | V. |
Tensione di uscita logica | Vout | - Zero.3 | VDD + 0.3 | V. |
Temperatura di funzionamento | TOPR | - Trenta | 80 | °C |
Temperatura di conservazione | TSTG | - Trenta | 80 | °C |
Riflettore di guida
Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Corrente LED | Se | - | 100 | - | mA |
Consumo di energia | - | - | mW | ||
Voltaggio LED | VF | - | 24 | - | V. |
Tempo di vita del LED | WBL | 25000 | - | Ora |

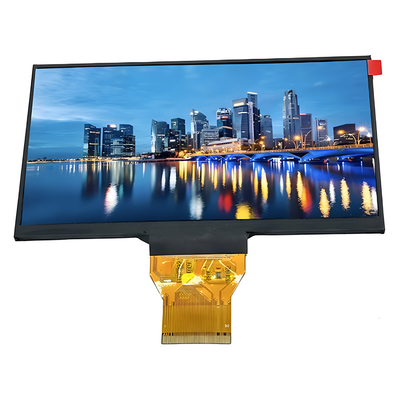

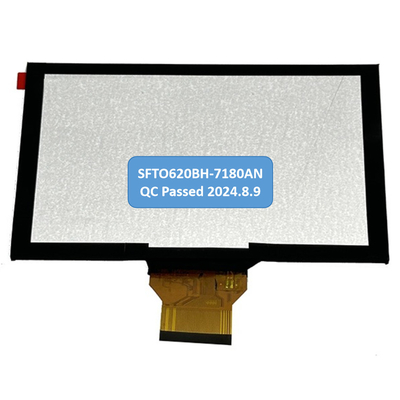

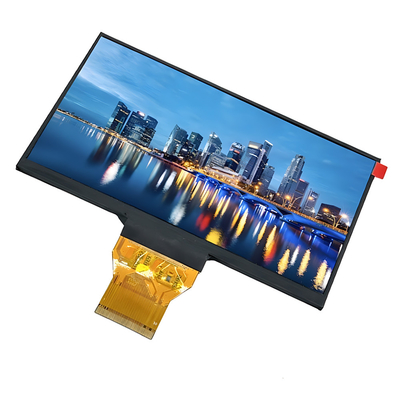

6.2 pollici 1024*600 IPS TFT LCD Interfaccia RGB Immagine del prodotto
Test di affidabilità
Articolo di prova |
Condizione di prova |
Ispezione dopo prova |
Operazione ad alta temperatura | 85°C per 96 ore |
Una volta completata la prova, i campioni LCD sottoposti a prova devono essere collocati in un ambiente a temperatura e umidità interne normali per 2-4 ore o più prima dell'ispezione funzionale e visiva.I campioni non possono avere i seguenti difetti:: 2Ogni modulo testato può essere utilizzato solo per uno dei progetti di test. |
Operazione a bassa temperatura | -30°C per 96 ore | |
Immagazzinamento ad alta temperatura | 85°C per 96 ore | |
Immagazzinamento a bassa temperatura | -30°C per 96 ore | |
Operazione ad alta temperatura Operazione di umidità | 60°C, 90%RH per 72 ore | |
Shock termico | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) per 10 cicli | |
Prova di vibrazione (senza funzionamento) |
Frequenza: 10~55Hz Amplitudine:1.0 mm Tempo di scansione: 11 minuti Periodo di prova: 6 cicli per ciascuna direzione di X, Y, Z |
|
Prova di elettricità statica | Tocco ±4KV,tocco aria ±8KV |
