Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione

Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione
Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione

Grande immagine :  Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFTM130JY-7181AN
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pezzi
Prezzo: USD1.7 - USD2.0, Negotiable based on order lot quantity
Imballaggi particolari: pacchetto standard di esportazione
Tempi di consegna: 1-5 settimane
Termini di pagamento: L/C, T/T, Western Union, Paypal
Capacità di alimentazione: 3000K pcs al mese

Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione

descrizione
Prodotto: 1.3 pollici TFT+PCB PCB: PCB a 7 pin
Risoluzione: punti 240x240 Copertura di vetro: Personalizzabile
Direzione di visione: IPS angolo di visione libero Interfaccia: Interfaccia SPI
Numero di pin: 7 perni Connessione: Pin di intestazione
Luminanza di superficie: 250 cd/m2 ((nits) Durata di vita del LED: 40,000 ore
Certificato: ISO 9001:2015 / ISO 14001:2015 Rispetto: Conformità Rohs & Reach
Evidenziare:

7 pin di intestazione TFT LCD

,

1.3 pollici IPS TFT LCD

,

LCD TFT dotato di 240x240



1.3 pollici SPI Serial Interface TFT Introduzione al prodotto



SPI to serial chip è un chip multifunzionale in grado di convertire i segnali dell'interfaccia SPI in segnali seriali, che possono essere utilizzati per collegare dispositivi esterni e raggiungere la comunicazione con loro.I chip SPI a porta seriale hanno i vantaggi della trasmissione ad alta velocità, basso consumo energetico e facilità d'uso, e può essere utilizzato in scenari di applicazione come hardware per computer, elettrodomestici e controllo industriale.



Il modulo LCD TFT da 1,3 pollici funziona molto bene e completa con successo il mio progetto DIY.Display orizzontale e display verticale, possiamo regolare la direzione di visualizzazione. Devi impostare SPI_MODE3 su init, Arduino Nano, VCC a 5V e BKL a 3.3V.assicurarsi di controllare i collegamenti menzionati nella descrizione del prodotto prima di usarli e vi aiuteranno con il vostro progetto.



Questo display LCD SPI TFT da 1,3 pollici ha una diagonale di 1,3 pollici e una risoluzione di 240x240.Può funzionare in un intervallo di temperatura compreso tra -20 °C e +70 °C e il suo intervallo di temperatura di conservazione è compreso tra -30 °C e +80 °C.





Caratteristiche



Articolo

Contenuto

Numero della parte SFTM130JY-7181AN
Dimensione LCD 1.3 pollici (diagonalmente)
Modalità di visualizzazione Normalmente nero
Risoluzione 240 ((H) RGB x 240 ((V)
Punto di puntatura 00,0975 (H) x 0,0975 ((V) mm
Area attiva 23.4 ((H) x 23,4 (V) mm
Dimensione del modulo 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm
Disegno di colore RGB Striscia verticale
Interfaccia SPI
Dispositivo IC ST7789
Luminanza 250 (TYP) cd/m2
Direzione di visione Vista completa, IPS
Lampade di sfondo 2 LED bianchi
Temperature operative. -20°C ~ + 70°C
Temperatura di stoccaggio. -30°C~+ 80°C
Peso TBD





Disegno di contorno





Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione 0







Definizione del pin



- No, no, no, no. Nome I/O Descrizione
1 VCC P Fornitura di alimentazione per il chip, DC 3.3-5V
2 GND P Terreno
3 SCL Io... Pin di orologeria seriale (SPI)
4 SDA I/O Pin di dati seriali (SPI)
5 RES# Io... Ripristina l'input del segnale.
6 DC Io... Dati / Pin di comando, SPI Choice / Command Choice
7 BLK Io... Controllo della retroilluminazione, fluttuante per impostazione predefinita, basso livello spento





Caratteristiche della retroilluminazione



Articolo Il simbolo Min. Tipologia Max. Unità
Voltaggio in avanti Vf 3.0 3.2 3.4 V.
Corrente in avanti Se



- Non lo so.

20



- Non lo so.

mA
Tempo di vita operativo - Non lo so. - Non lo so. 40000



- Non lo so.

Ore





Caratteristiche ottiche



Articolo Il simbolo Condizioni di misura Un minuto. Tipo. - Max, ti prego. Unità
Tempo di risposta Tr+Tf θ = 0o φ = 0o 25 oC



-

30 35



ms



Angolo di visione



θ

φ = 0o 25 oC - 80 -



Deg

φ = 180o 25 oC - 80 -



θ

φ = 90o 25 oC - 80 -
φ = 270o 25 oC - 80 -
Rapporto di contrasto CR - 25 oC   800 - -
Colore della coordinata CIE Bianco X 25 oC 0.300 0.302 0.304 -
Y 25 oC 0.323 0.325 0.327
Rosso X 25 oC 0.622 0.624 0.626
Y 25 oC 0.327 0.329 0.331



Verde

X 25 oC 0.286 0.288 0.290
Y 25 oC 0.520 0.522 0.524



Blu

X 25 oC 0.134 0.136 0.138
Y 25 oC 0.135 0.137 0.139
Trasmittanza (con polarizzatore)       4. 18 4.65   %

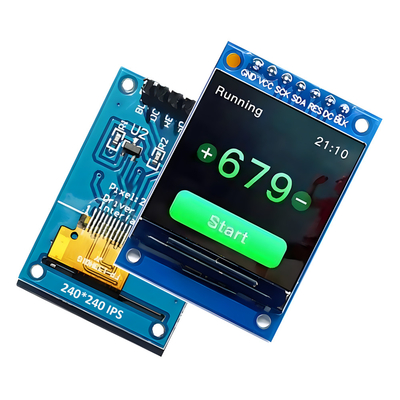

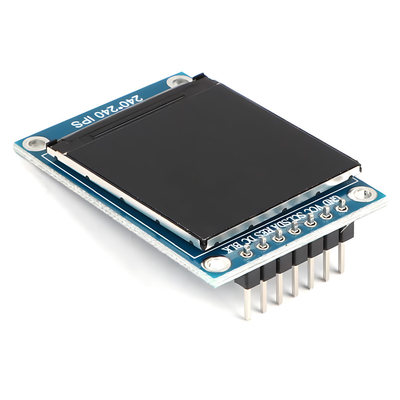

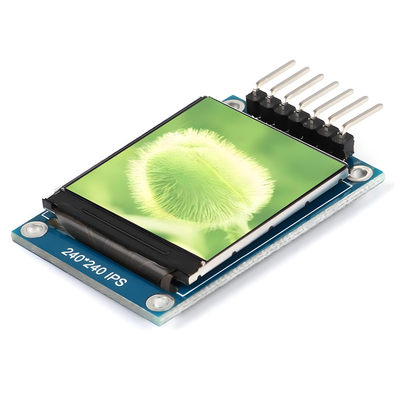

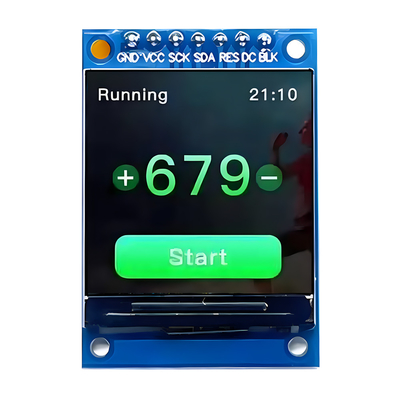

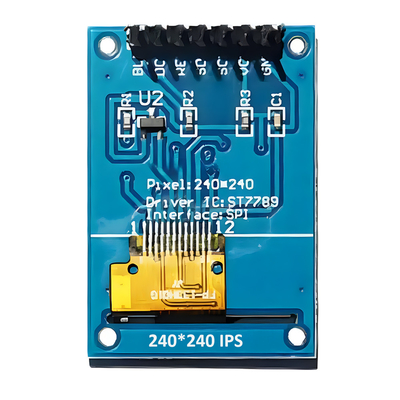

Immagine del prodotto

Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione 1Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione 2Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione 3Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione 4



Strutture e certificazioni

Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione 5Interfaccia seriale SPI 1.3-Inch IPS TFT LCD 240x240 Dot con 7 pin di intestazione 6
