Dettagli:
|
Prodotto: | 1Display LCD TFT da 0,44 pollici | Risoluzione: | 128x128 punti |
---|---|---|---|
Direzione di visione: | 12:00 | Interfaccia: | Interfaccia SPI |
Numero di pin: | 10 PERNI | Connessione: | Collegamento |
Dispositivo touch: | senza, personalizzabile | Copertura di vetro: | Personalizzabile |
Luminanza di superficie: | 300 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
Evidenziare: | Display LCD TFT con connessione FPC ZIF,1Display LCD TFT da 0,44 pollici |
1.44 pollici SPI TFT LCD connessione ZIF Introduzione del prodotto
SFTO144JY-7177ANè un display LCD TFT a colori con una diagonale di 1,44 pollici e una risoluzione di 128x128.Dimensioni del moduloSFTO144JY-7177ANIl modello è 29x34.41x2.2 mm e la superficie attiva è di 25.5x26.5 mm.Nonostante le loro piccole dimensioni, i piccoli schermi LCD TFT sono ampiamente utilizzati in settori come dispositivi indossabili intelligenti, strumenti, fotocamere digitali, tag elettronici, dispositivi di comunicazione e case intelligenti.Questo 1Display TFT di piccole dimensioni da 44 polliciSFTO144JY-7177ANadotta l'interfaccia SPI (interfaccia periferica seriale), che è un bus di comunicazione sincrono full duplex ad alta velocità che occupa solo quattro linee sui pin del chip,risparmio di spazio per i pin di chip e il layout del PCB.
Il regolatore ST7735 è integrato nel modulo, con un range di tensione di alimentazione logica da 3,0V a 3,4V. Può funzionare in un range di temperatura da -20 °C a +70 °C,e il suo intervallo di temperatura di conservazione è compreso tra -30 °C e +80 °C. La FPC diSFTO144JY-7177ANpuò essere personalizzato in base alle esigenze dell'utente e può essere dotato di un nuovo design di schermo touch resistivo (RTP) o di uno touch screen capacitivo.
Caratteristiche
Articolo | Specificità | Unità |
Modalità di visualizzazione | Normalmente nero, trasmissibile | / |
Direzione di visione | Alle 12 | / |
Colori | 262K | / |
Dispositivo IC | COG ST7735S | / |
Tipo di interfaccia | SPI | / |
Disegno dimensionale | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
mm |
LCD Area attiva LCD | 25.50 ((W) x 26.50 ((H) |
mm |
Risoluzione | 128 RGB ((H) x 128 ((V) | pixel |
Pitch dei pixel | 0.198 ((W) x 0.198 ((H) |
mm |
1.44 pollici SPI TFT LCD ZIF Connection ProductDisegno
Definizioni di pin di interfaccia
- No, no. |
Il simbolo | Descrizione |
1 | LEDA | Anodo di retroilluminazione |
2 | LEDK | Catodo di retroilluminazione |
3 | SPI4W | Abilitazione SPI a 3 linee basse, a 4 linee alte. |
4 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
5 | GND | Pin di terra |
6 | CS | Chip selezionare pin di ingresso |
7 | RISET | Pin di ripristino LCM |
8 | SDA | Segnale di ingresso/uscita SPI |
9 | SCL | Orologio di interfaccia seriale |
10 | RS | Instruzione / input di selezione dei dati Pin |
Classificazione massima assoluta
Parametro | Il simbolo | Min. | Max. | Unità |
Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
Temperatura di funzionamento | In alto | - Venti | 70 | °C |
Temperatura di conservazione | Tst | - Trenta | 80 | °C |
Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
Articolo | Il simbolo | Min. | Tipologia | Max. | Unità | Condizione |
Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
- Non lo so. |
Corrente in avanti | Se |
- Non lo so. |
20 |
- Non lo so. |
mA |
- Non lo so. |
Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |
Definizioni di pin
Pin |
Il simbolo |
Descrizione |
1 | LEDA | Anodo di retroilluminazione |
2 | GND | Terreno |
3 | RISET | Pin di ripristino LCM |
4 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
5 | SDA | Input di dati seriali |
6 | SCL | Pin di orologeria seriale |
7 | VDD | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
8 | CS |
Chip selezionare pin ((Low) attivare) |
Caratteristiche ottiche
Articolo | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota | |
Transmittanza (senza polarizzatore) |
T(%) |
- |
14.8 |
16.5 |
- |
% | ||
Trasmittanza (con Polarizzatore) |
T(%) |
- |
5.4 |
6.0 |
- |
% | Misurazione con polarizzatore EWV, solo per riferimento | |
Rapporto di contrasto |
CR |
Θ=0 Normalmente vedere angolo |
640 |
800 |
- |
- |
(i) (ii) Misurazione con polarizzatore EWV, solo per riferimento |
|
Tempo di risposta |
In aumento | TR | - | 4 | 8 |
msec |
(1) ((3) |
|
Cadute | TF | - | 12 | 24 | ||||
Gamma di colori | S(%) | - | 53 | - | % | |||
Colore Cromaticità (CIE1931)
|
Bianco | Wx | 0.273 | 0.293 | 0.313 |
(i) (iii) C-light in vetro CF |
||
Wy. | 0.305 | 0.325 | 0.345 | |||||
Rosso | Rx | 0.616 | 0.636 | 0.656 | ||||
RY | 0.308 | 0.328 | 0.348 | |||||
Verde | Gx | 0.263 | 0.283 | 0.303 | ||||
Gi | 0.511 | 0.531 | 0.551 | |||||
Blu | Bx | 0.115 | 0.135 | 0.155 | ||||
Da: | 0.114 | 0.134 | 0.154 | |||||
Angolo di visione
|
Oh, no. |
L |
CR>10 |
60 | 70 | - |
Misurazione con polarizzatore EWV, solo per riferimento |
|
ΘR | 60 | 70 | - | |||||
Ver. |
I | 60 | 70 | - | ||||
ΘD | 50 | 60 | - | |||||
Direzione ottimale | Alle 12 | (5) |
Diagramma schematico

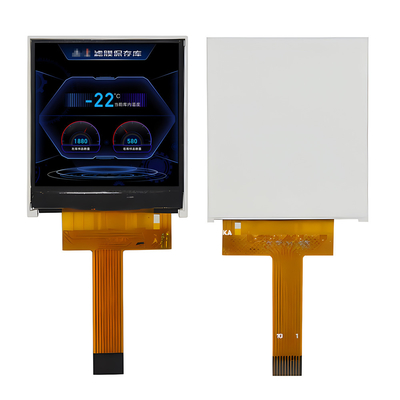

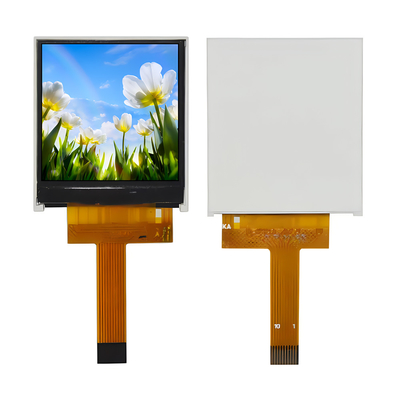

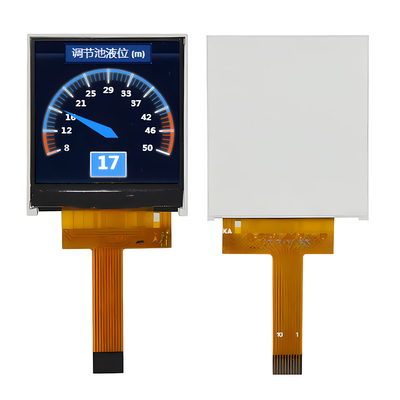

1.44 pollici SPI TFT LCD connessione ZIFProdotto IMagia
