Dettagli:
|
| Prodotto: | 0.96 pollici LCD TFT | Risoluzione: | 80x160 punti |
|---|---|---|---|
| Direzione di visione: | IPS, angolo di visione libero | Interfaccia: | Interfaccia SPI |
| Numero di pin: | 8 perni | Connessione: | Collegamento |
| schermo tattile: | Senza | Copertura di vetro: | Personalizzabile |
| Luminanza di superficie: | 260 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | 0.96 pollici LCD TFT grafico,Interfaccia SPI LCD TFT grafico,80x160 pixel LCD TFT |
||
** Scarica della scheda dati **
SFTO096JY-7183AN SPECIFICAZIONE.pdf

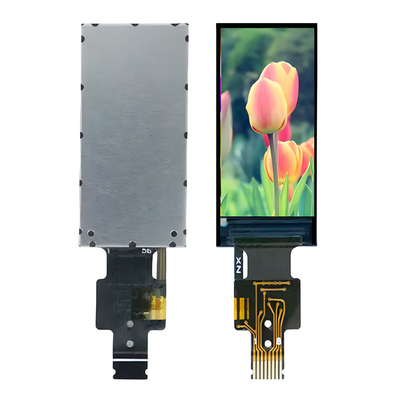

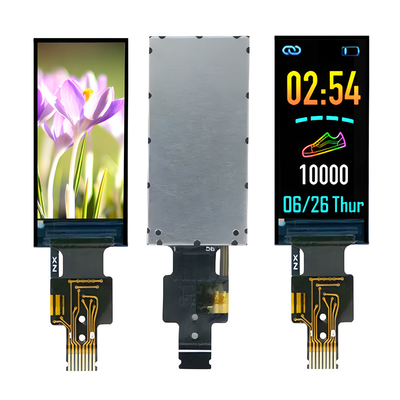

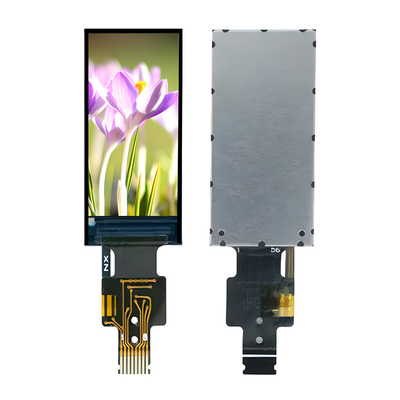

0.96 pollici IPS TFT LCD 8 pin Introduzione al prodotto
Nonostante le loro piccole dimensioni, i piccoli schermi LCD TFT sono ampiamente utilizzati in settori come dispositivi indossabili intelligenti, strumenti, fotocamere digitali, tag elettronici, dispositivi di comunicazione e case intelligenti.Questo 0Il display TFT di piccole dimensioni da 96 pollici SFTO096JY-7183AN adotta l'interfaccia SPI (interfaccia periferica seriale), che è un full duplex ad alta velocità,bus di comunicazione sincrona che occupa solo quattro linee sui pin del chip, risparmiando spazio per i pin dei chip e per il layout dei PCB.
SFTO096JY-7183AN è un display LCD TFT a colori con una diagonale di 0,96 pollici e una risoluzione di 80x160.rendendolo molto conveniente per gli utenti di programmare e utilizzareLa dimensione del modulo del modello SFTO096JY-7183AN è di 13,5x27,9x1,5 mm e la dimensione dell'area attiva è di 10,8x21,7 mm.
La tecnologia IPS utilizzata nel prodotto garantisce che gli utenti possano sperimentare la vista panoramica dello schermo e un'eccellente esperienza utente da qualsiasi direzione.Il controller ST7735 è integrato nel modulo, con una tensione di alimentazione logica compresa tra 3,0 e 3,4 V. Può funzionare in un intervallo di temperatura compreso tra -20 °C e +70 °C e la sua gamma di temperatura di stoccaggio è compresa tra -30 °C e +80 °C.Il FPC di SFTO096JY-7183AN può essere personalizzato in base alle esigenze dell'utente e può essere dotato di schermo touch resistivo (RTP) di nuova progettazione o schermo touch capacitivo.
Caratteristica
| - No, no, no, no. | Articolo | Contenuto |
| 1 | Dimensione LCD | 0.96 pollici (diagonalmente) |
| 2 | Modalità di visualizzazione | Normalmente nero |
| 3 | Risoluzione | 80 ((H) RGB x 160 ((V) |
| 4 | Punto di puntatura | 0.135 (H) x 0,1356 ((V) mm |
| 5 | Area attiva | 10.8 ((H) x 21,7 (V) mm |
| 6 | Dimensione del modulo | 13.5 ((H) x 27.9 ((V) x 1.5 ((D) mm |
| 7 | Disegno di colore | RGB V Striscia verticale |
| 8 | Interfaccia | SPI 4 LINE |
| 9 | Dispositivo IC | ST7735S |
| 10 | Luminanza ((cd/m2) | 260 (TYP) |
| 11 | Direzione di visione | Tutte le immagini |
| 12 | Lampade di sfondo | 1 LED bianco |
| 13 | Temperature operative. | -20°C ~ + 70°C |
| 14 | Temperatura di stoccaggio. | -30°C~+ 80°C |
0.96 pollici IPS TFT LCD 8 pin Disegno prodotto
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità | Condizione |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
- Non lo so. |
| Corrente in avanti | Se |
- Non lo so. |
20 |
- Non lo so. |
mA |
- Non lo so. |
| Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |
Definizioni di pin
|
Pin |
Il simbolo |
Descrizione |
| 1 | LEDA | Anodo di retroilluminazione |
| 2 | GND | Terreno |
| 3 | RISET | Pin di ripristino LCM |
|
4 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
| 5 | SDA | Input di dati seriali |
| 6 | SCL | Pin di orologeria seriale |
| 7 | VDD | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 8 | CS |
Chip selezionare pin ((Low) attivare) |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizioni di misura | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Tempo di risposta | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
Angolo di visione |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Rapporto di contrasto | CR | - | 25 oC | 800 | - | - | |
|
Colore della coordinata CIE |
Bianco | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Rosso | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Verde | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Blu | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Trasmittanza (con polarizzatore) |
5.09 |
% | |||||

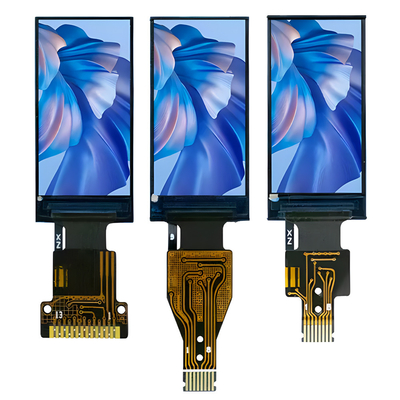

0.96 pollici IPS TFT LCD 8 pin Prodotto IMagia
