Dettagli:
|
Prodotto: | 1.3 pollici IPS TFT LCD | Dispositivo touch: | Senza |
---|---|---|---|
Risoluzione: | punti 240x240 | Copertura di vetro: | con, personalizzabile |
Direzione di visione: | IPS, angolazioni di visione libere | Interfaccia: | Interfaccia SPI |
Numero di pin: | 24 pin | Connessione: | Collegamento |
Luminanza di superficie: | 250 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
Evidenziare: | Display LCD a 24 PIN,Display LCD TFT da 240x240 pixel,1Display LCD TFT da 0 |
1.3 pollici IPS TFT LCD con vetro di copertura Introduzione del prodotto
Una targa di copertura è una lente trasparente attaccata all'esterno di uno schermo elettronico, utilizzata per proteggere sia gli schermi touch che quelli non touch.Con lo sviluppo della tecnologia di Internet mobile, il numero di sistemi di intrattenimento e di altri dispositivi nel periodo di rapida crescita dei prodotti elettronici di consumo è notevolmente aumentato,che spinge effettivamente la domanda di prodotti di copertura del mercato ad aumentare significativamente.
Con la diversificazione delle forme di schermo, le coperture in compositi ottici sono diventate una soluzione emergente per le coperture di schermo a causa dei loro vantaggi prestazionali.Le piastre di copertura in composito ottico hanno prestazioni eccellenti in termini di resistenza agli urti, riflettività e trasmissione, e sono ampiamente accolti dagli utenti.
SFTO130JY-7167AT è un display LCD TFT quadrato a colori con una diagonale di 1,3 pollici e una risoluzione di 240x240.rendendolo molto conveniente per gli utenti di programmare e utilizzareLa dimensione del modulo del modello SFTO130JY-7167AT è di 26,16x29,22 mm e la dimensione dell'area attiva è di 23,4x23,4 mm.
La tecnologia IPS utilizzata nel prodotto garantisce che gli utenti possano sperimentare la vista panoramica dello schermo e un'eccellente esperienza utente da qualsiasi direzione.Il controller ST7789P3 è integrato nel modulo, con una tensione di alimentazione logica compresa tra 3,0 e 3,6 V. Può funzionare in un intervallo di temperatura compreso tra -20 °C e +70 °C e la sua gamma di temperatura di stoccaggio è compresa tra -30 °C e +80 °C.Il FPC di SFTO130JY-7167AT può essere personalizzato in base alle esigenze dell'utente e può essere dotato di schermo touch resistivo (RTP) di nuova progettazione o schermo touch capacitivo.
Caratteristica
Articolo | Contenuto |
Dimensione LCD | 1.3 pollici (diagonalmente) |
Modalità di visualizzazione | Normalmente nero |
Risoluzione | 240 ((H) RGB x 240 ((V) |
Punto di puntatura | 00,0975 (H) x 0,0975 ((V) mm |
Area attiva | 23.4 ((H) x 23,4 (V) mm |
Dimensione del modulo | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Dimensione del vetro di copertura | Personalizzabile |
Interfaccia | SPI |
Dispositivo IC | ST7789P3 |
Luminanza | 250 (TYP) cd/m2 |
Direzione di visione | Tutte le immagini |
Lampade di sfondo | 2 LED bianchi |
Temperature operative. | -20°C ~ + 70°C |
Temperatura di stoccaggio. | -30°C~+ 80°C |
Peso | TBD |
1.3 pollici IPS TFT LCD con disegno del prodotto in vetro di copertura
Caratteristiche elettriche
Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Luminanza |
- Non lo so. |
250 |
- Non lo so. |
Cd/m2 |
Caratteristiche della retroilluminazione
Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
Corrente in avanti | Se |
- Non lo so. |
20 |
- Non lo so. |
mA |
Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |
Caratteristiche ottiche
Articolo | Il simbolo | Condizioni di misura | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
Tempo di risposta | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
Angolo di visione |
θ |
φ = 0o | 25°C | - | 80 | - |
Deg |
φ = 180o | 25°C | - | 80 | - | |||
θ |
φ = 90o | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
Rapporto di contrasto | CR | - | 25°C | 800 | - | - | |
Colore della coordinata CIE |
Bianco | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
Rosso | X | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
Verde |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
Blu |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
Trasmittanza (con polarizzatore) | 4. 18 | 4.65 | % |

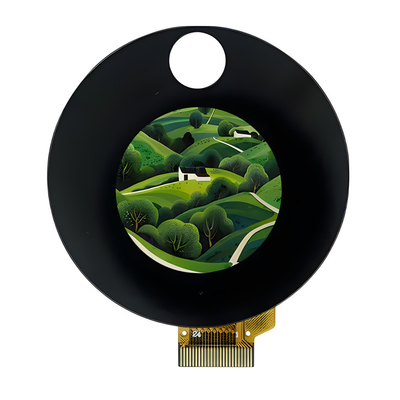

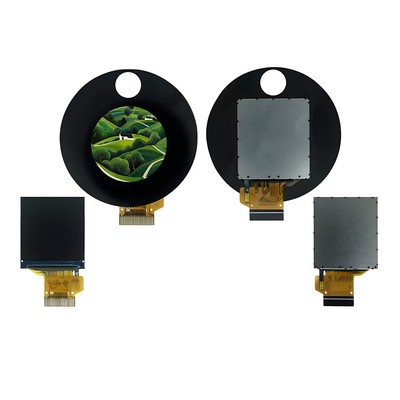

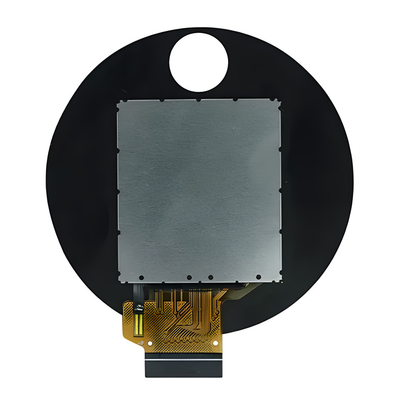

1.3 pollici IPS TFT LCD con copertura vetro Immagine del prodotto
Prova di affidabilità
Articolo di prova |
Condizione di prova |
Ispezione dopo prova |
Operazione ad alta temperatura | 85°C per 96 ore |
Una volta completata la prova, i campioni LCD sottoposti a prova devono essere collocati in un ambiente a temperatura e umidità interne normali per 2-4 ore o più prima dell'ispezione funzionale e visiva.I campioni non possono avere i seguenti difetti:: 2Ogni modulo testato può essere utilizzato solo per uno dei progetti di test. |
Operazione a bassa temperatura | -30°C per 96 ore | |
Immagazzinamento ad alta temperatura | 85°C per 96 ore | |
Immagazzinamento a bassa temperatura | -30°C per 96 ore | |
Operazione ad alta temperatura Operazione di umidità | 60°C, 90%RH per 72 ore | |
Shock termico | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) per 10 cicli | |
Prova di vibrazione (senza funzionamento) |
Frequenza: 10~55Hz Amplitudine:1.0 mm Tempo di scansione: 11 minuti Periodo di prova: 6 cicli per ciascuna direzione di X, Y, Z |
|
Prova di elettricità statica | Tocco ±4KV,tocco aria ±8KV |
