Dettagli:
|
| Prodotto: | 1.54 pollici LCD TFT | Dispositivo touch: | Senza |
|---|---|---|---|
| Risoluzione: | punti 240x240 | Copertura di vetro: | Personalizzabile |
| Direzione di visione: | IPS, tutti gli angoli di visione | Interfaccia: | Interfaccia SPI |
| Numero di pin: | 10 PERNI | Connessione: | Collegamento |
| Luminanza di superficie: | 250 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | Display TFT con connessione ZIF a 10 pin,Display TFT da 240x240 punti,1Display TFT da.54 pollici |
||
1.54 pollici SPI TFT LCD 240x240 Risoluzione Introduzione del prodotto
Lo schermo quadrato si riferisce a un prodotto LCD speciale con un rapporto d'aspetto di 1:1, che possono essere personalizzati e tagliati secondo il disegno del cliente.lunga durata di visualizzazione, e buona dissipazione del calore. SAEFDISPLAY può fornire display quadrati con dimensioni di 0,85 ", 1,3", 1,33 ", 1,4", 1,44 ", 1,54", 3,95 ", 4" e 7,6 ", che sono più comunemente utilizzati nei dispositivi portatili,dispositivi domestici intelligenti, e altri ambienti speciali di installazione.
SFTO154JY-7166AN è un display LCD TFT quadrato a colori con una diagonale di 1,54 pollici e una risoluzione di 240x240.rendendolo molto conveniente per gli utenti di programmare e utilizzare. La dimensione del modulo di SFTO154JY-7166AN è di 31,52 x 33,72 mm e la dimensione dell'area attiva è di 27,72 x 27,72 mm. È controllato da ST7789P3, con una gamma di tensione di alimentazione logica da 3,0V a 3,6V.
Questo LCD TFT quadrato può funzionare in un intervallo di temperatura compreso tra -20 °C e +70 °C e il suo intervallo di temperatura di stoccaggio è compreso tra -30 °C e +80 °C.SFTO154JY-7166AN può essere equipaggiato con uno schermo touch resistivo (RTP) o uno touch screen capacitivo di nuova concezione.
Caratteristica
| Articolo | Contenuto |
| Dimensione LCD | 1.54 pollici (diagonalmente) |
| Modalità di visualizzazione | Normalmente nero |
| Risoluzione | 240 ((H) RGB x 240 ((V) |
| Punto di puntatura | 00,0975 (H) x 0,0975 ((V) mm |
| Area attiva | 27.72 x 27.72 mm |
| Dimensione del modulo | 31.52 x 33.72x 1,94Max ((D) mm |
| Disegno di colore | RGB Striscia verticale |
| Interfaccia | SPI |
| Dispositivo IC | ST7789P3 |
| Luminanza | 250 (TYP) cd/m2 |
| Direzione di visione | Tutte le immagini |
| Lampade di sfondo | 2 LED bianchi |
| Temperature operative. | -20°C ~ + 70°C |
| Temperatura di stoccaggio. | -30°C~+ 80°C |
| Peso | TBD |
1.54 pollici SPI TFT LCD 240x240 RisoluzioneDisegno del prodotto
Definizione del pin
|
- No. |
Il simbolo | Descrizione |
| 1 | GND | Terreno |
|
2 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
| 3 | CS |
Chip selezionare pin ((Low) attivare) |
| 4 | SCL | Pin di orologeria seriale |
| 5 | SDA | Input/output di dati seriali |
| 6 | RISET | Pin di ripristino LCM |
| 7 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 8 | GND | Terreno |
| 9 | LEDA | Anodo di retroilluminazione |
| 10 | LEDK | Catodo di retroilluminazione |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
| Luminanza |
- Non lo so. |
250 |
- Non lo so. |
Cd/m2 |
Specifiche ottiche
| Parametro | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità | ||
|
Intervallo dell' angolo di visione |
Orizzontale | Θ3 |
CR>10 |
75 | 80 | - | Deg. | |
| Θ9 | 75 | 80 | - | Deg. | ||||
| Verticale | Θ12 | 75 | 80 | - | Deg. | |||
| Θ6 | 75 | 80 | - | Deg. | ||||
| Rapporto di contrasto |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| Transmittanza | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| Gamma di colori |
CG |
- |
45 |
50 |
- |
% | ||
|
Reproduzionedi colore |
Rosso |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| RY | 0.300 | 0.282 | 0.660 | - | ||||
|
Verde |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Gi | 0.514 | 0.544 | 0.574 | - | ||||
|
Blu |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| Da: | 0.125 | 0.155 | 0.185 | - | ||||
| Colorazione bianca | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Wy. | 0.304 | 0.334 | 0.364 |
- |
||||
| Tempo di risposta | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

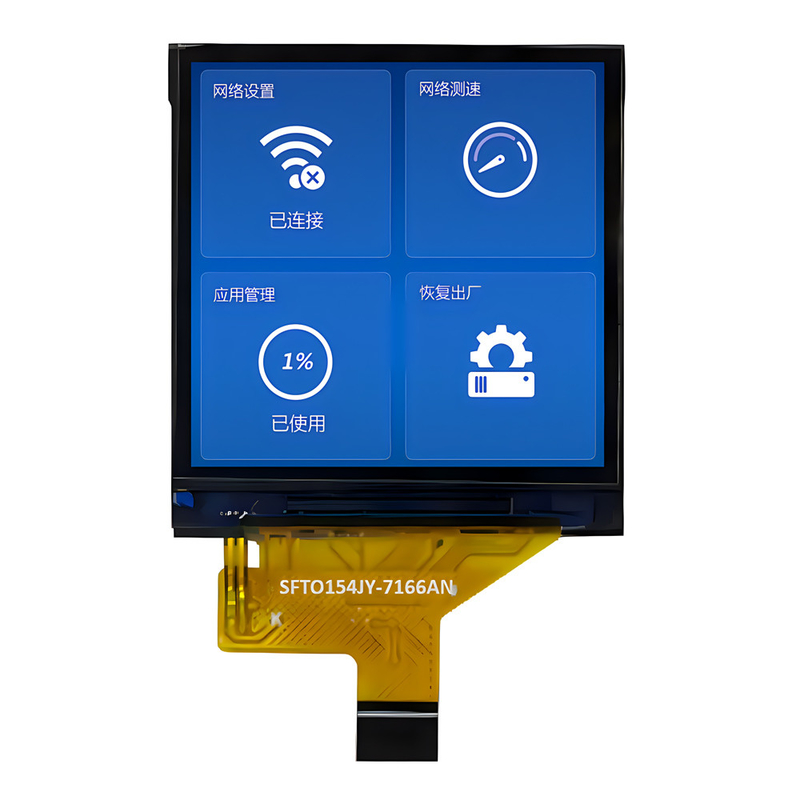

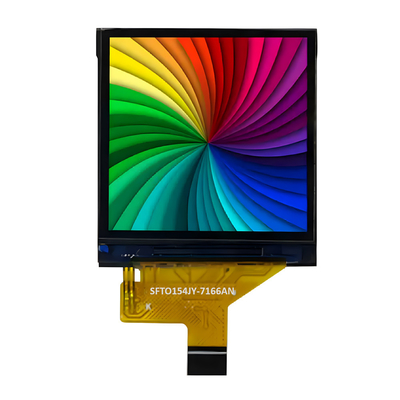

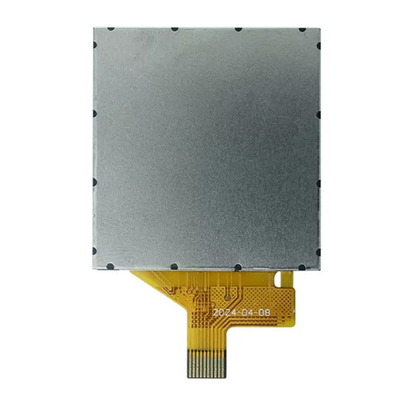

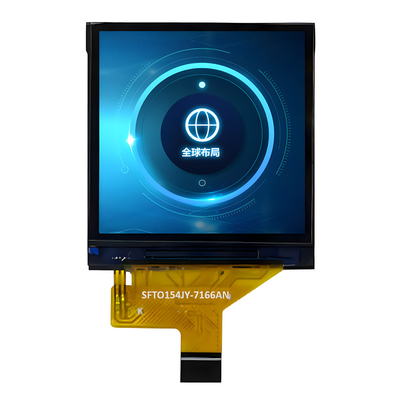

1.54 pollici SPI TFT LCD 240x240 RisoluzioneImmagine del prodotto
