Dettagli:
|
| Parole chiave: | LCD TFT LVDS da 7 pollici | Dispositivo touch: | Senza |
|---|---|---|---|
| Risoluzione: | 1024*600 | Copertura di vetro: | Prodotto ODM |
| Interfaccia: | LVDS | Luminanza di superficie: | 1000 cd/m2 |
| Durata di vita del LED: | 40,000 ore | Numero di pin: | 20 PERNI |
| Pannello di controllo: | Con | Direzione di visione: | Tutti gli angoli di visione |
| Evidenziare: | Modulo LCD TFT esterno,Modulo LCD TFT da 1000nits,Modulo LCD TFT da 7 pollici |
||

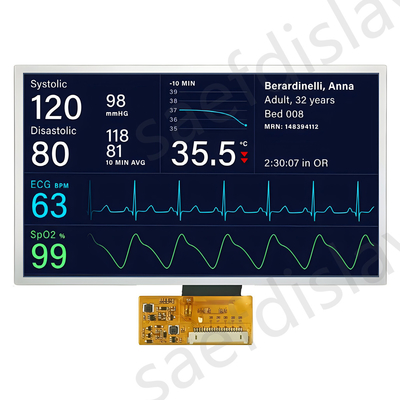

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Introduzione al prodotto
Numero modello. :SFTO700SH-7168A10-N
L'interfaccia LVDS si riferisce alla segnalazione differenziale a bassa tensione.La tecnologia di trasmissione è stata sviluppata principalmente per ridurre le carenze dell'elevato consumo di potenza e delle grandi interferenze elettromagnetiche EMI durante la trasmissione a banda larga ad alta velocità di bit, in modo che possa ottenere efficacemente bassi livelli di rumore e basso consumo di energia.
Il modello SFTO700SH-7168A10-N è un display LCD TFT a matrice attiva a colori trasmissivi IPS da 7 pollici con una risoluzione di 1024x600 punti. Le dimensioni del modulo sono 165 ((H) × 100 ((V) × 5,7 ((D) mm;Area effettiva 154.2144 ((H) ×85.92 ((V) mm. Questo monitor TFT supporta l'interfaccia LVDS. Con l'aiuto di superfici di visualizzazione anti abbagliamento, lo schermo non riflette la luce e mantiene una migliore qualità dell'immagine.
Il valore di luminosità del display LCD è di 1000 cd/m2 e il suo rapporto di contrasto (valore tipico) è di 500:1La tensione di alimentazione varia da 3,0 a 3,6 V; il valore tipico è di 3,3 V. La temperatura di funzionamento varia da -30 a +80 °C, la temperatura di stoccaggio da -30 a +80 °C.
Caratteristiche
|
- No, no, no, no. |
Articolo | Specificità | Unità |
| 1 | Dimensione del pannello | 7 | centimetro |
| 2 | Numero di pixel | 1024 × 3 ((RGB) × 600 | pixel |
| 3 | Area attiva | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | Pitch dei pixel | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Dimensione del profilo | 165 ((H) × 100 ((V) × 5,7 ((D) | mm |
| 6 | Disposizione dei pixel | RGB - striscia | - |
| 7 | Modalità di visualizzazione | IPS con normalmente nero | - |
| 8 | Direzione di visione | TUTTI Direzione di visualizzazione | - |
| 9 | Display colore | 16.7M | - |
| 10 | Interfaccia | LVDS | - |
| 11 | Lampade di sfondo | LED bianco | - |
| 12 | Brillantezza | 1000 | cd/m2 |
| 13 | Dispositivo IC | - | - |
| 14 | Temperatura di funzionamento | -30~80 | oC |
| 15 | Temperatura di conservazione | -30 ~ 85 | oC |
| 16 | Peso | 116 (Tipologia) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600dots ProdottoDisegno
Definizione del pin
|
Pin - No, no, no, no. |
Il simbolo | I/O | Funzione |
| 1 | VDD | P | Fonte di alimentazione VDDIN=3,3V |
| 2 | VDD | P | Fonte di alimentazione VDDIN=3,3V |
| 3 | LED_EN | Io... | Fonte di alimentazione VDDIN ((3.3~5.0V) |
| 4 | GND | P | Terreno |
| 5 | RXIN0N | Io... | Dati di differenziale 0-LVDS |
| 6 | RXIN0P | Io... | Dati di differenziale 0+LVDS |
| 7 | GND | P | Terreno |
| 8 | RXIN1N | Io... | Dati di differenziale 1-LVDS |
| 9 | RXIN1P | Io... | Dati di differenziale 1+LVDS |
| 10 | GND | P | Terreno |
| 11 | RXIN2N | Io... | Dati differenziali 2-LVDS |
| 12 | RXIN2P | Io... | Dati di differenziale 2+LVDS |
| 13 | GND | P | Terreno |
| 14 | RX_CLKN | Io... | - Input dell'orologio differenziale LVDS |
| 15 | RX_CLKP | Io... | +Input dell'orologio differenziale LVDS |
| 16 | GND | P | Terreno |
| 17 | RXIN3N | Io... | Input dell'orologio differenziale 3-LVDS |
| 18 | RXIN3P | Io... | Input di orologeria differenziale 3+LVDS |
| 19 | PWM | Io... | Luminosità della retroilluminazione: applicare segnale di tensione continua da 0,7V a 1,4V |
| 20 | VLED | P | Fornitura di alimentazione VLED=5~12V ((Tipo.) |
Condizioni di funzionamento tipiche
| Articolo | Il simbolo | Valori | Unità | |||
| Un minuto. | Tipo. | - Max, ti prego. | ||||
| Tensione di alimentazione digitale | VDD | 3 | 3.3 | 3.6 | V. | |
| Fornitura di alimentazione per LED | VLED | 4.8 | 5 | 12 | V. | |
| Il circuito integrato di alimentazione fornisce tensione | AVEE | -6 | - 5 | - Quattro.5 | V. | |
| AVDD | 4.5 | 5.5 | 6 | V. | ||
| Il driver IC fornisce la tensione internamente | VGH | 9 | - | 20 | V. | |
| VGL | - Venti | - | -9 | V. | ||
| Tensione del segnale di ingresso | Basso livello | VIL | 0 | - | 0.3*VDD | V. |
| Alto livello | HIV | 0.7*VDD | - | VDD | V. | |
Specifiche ottiche
| Articolo | Il simbolo | Condizione | Valori | Unità | |||
| Un minuto. | Tipo. | - Max, ti prego. | |||||
| Viangolo di inclinazione | Tu... | CR≥10 | - | 85 | - | grado | |
| ΘD | - | 85 | - | ||||
| L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Tempo di risposta | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Normalmente | |||||||
| vedere | |||||||
| angolo | |||||||
| Rapporto di contrasto | CR | 400 | 500 | - | - | ||
| Luminanza | L | 1000 | - | cd/m2 | |||
| Uniformità della luminanza | U U | 70 | 75 | - | % | ||
| Colorazione cromatica (CIE1931) | Bianco | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Rosso | RX | - | - | - | |||
| RY | - | - | - | ||||
| Verde | GX | - | - | - | |||
| GY | - | - | - | ||||
| Blu | BX | - | - | - | |||
| Per | - | - | - | ||||

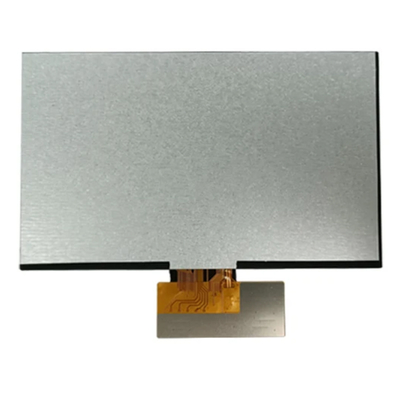

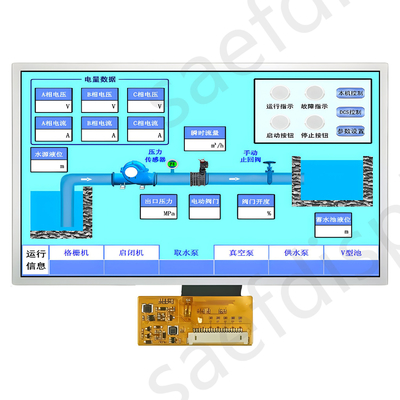

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Prodotto IMagia
