Dettagli:
|
| Prodotto: | Modulo TFT Serial Port SPI da 4 pollici | Struttura di modulo: | PCB TFT+RTP+SPI |
|---|---|---|---|
| Risoluzione: | 480x320 punti | Interfaccia: | 4 cavo SPI |
| Dispositivo touch: | Con il touch screen resistente | IC del driver: | ILI9488 |
| Dimensione del profilo: | 55.04x89.3 (mm) | Area attiva: | 48.6x64.8 (mm) |
| Numero di pin: | 14 perni | Temperatura operativa.: | -20°C~70°C |
| Temperatura di stoccaggio.: | -30°C~80°C | Voltaggio di funzionamento: | 3.3V / 5V |
| Consumo di energia: | ~ 90 mA | Peso: | ~ 25 g |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | Modulo LCD TFT SPI,modulo LCD TFT da 480x320 punti |
||
4 pollici SPI Serial Interface TFT Module Product Introduzione
Modello n.SFTM400XM-7173AT
SFTM400XM-7173AT è un modulo LCD da 4 pollici che adotta un metodo di comunicazione SPI a 4 fili, con un driver IC di ILI9488, una risoluzione di 480x320, e funzione touch (opzionale).Questo modulo include uno schermo LCD, circuito di controllo della retroilluminazione e circuito di controllo touch screen.
Caratteristica
| Prodotto: | Modulo SPI da 4 pollici |
| Struttura del modulo: | PCB TFT+RTP+SPI |
| Risoluzione: | 480x320 punti |
| Interfaccia: | 4 SPI del filo |
| Schermo tattile: | Con schermo tattile resistivo |
| Controllo del driver: | ILI9488 |
| Dimensione del profilo: | 610,74 x 108,04 (mm) |
| Area attiva: | 510,84 x 86,40 (mm) |
| Numero di pin: | 14 pin |
| Temperatura di funzionamento: | -20°C~70°C |
| Temperatura di conservazione: | -30°C~80°C |
| tensione di funzionamento: | 3.3V / 5V |
| Consumo di energia: | ~ 90 mA |
| Peso: | ~ 71 g |
Configurazione hardware
Il circuito hardware di questo modulo LCD è costituito da tre parti principali: circuito di controllo del display LCD, circuito di controllo del touch screen e circuito di controllo della retroilluminazione.
1, il circuito di controllo del display LCD è utilizzato per controllare i pin del LCD, compresi i pin di controllo e i pin di trasmissione dei dati.
2, Il circuito di controllo touch screen può controllare la risposta touch screen touch e la lettura delle coordinate touch (touch screen opzionale).
3, il circuito di controllo della retroilluminazione viene utilizzato per controllare la luminosità e l'assorbimento della retroilluminazione.Questo circuito può essere omesso e il pin di controllo della retroilluminazione può essere collegato direttamente a un 3.3V alimentazione.
4 pollici SPI Serial Interface TFT Module Product Disegno
Definizione del pin
| - No, no. | Pin | Descrizione |
| 1 | VCC | LCD Fornitura di alimentazione positiva (3.3V~5V) |
| 2 | GND | LCD a terra |
| 3 | CS | Selezionare chip LCD |
| 4 | RISET | RISET LCD |
| 5 | DC/RS | Segnale di registrazione LCD/selezione dati |
| 6 | SDI ((MOSI) | Segnale di scrittura dei dati del bus SPI LCD |
| 7 | SCK | Segnale di orologeria LCD SPI Bus |
| 8 | LED |
segnale di controllo della retroilluminazione (illuminazione ad alto livello, se non è richiesto alcun comando, collegare alla corrente 3.3V) |
| 9 | SDO ((MISO) | Segnale di lettura dei dati del bus SPI LCD (se non necessario, può essere disconnesso) |
|
I seguenti sono i pin touch screen. Se non hanno il tatto o non richiedono la funzione del tatto, possono essere scollegati. |
||
| 10 | T_CLK | Segnale dell'orologio del bus SPI a schermo tattile |
| 11 | T_CS | Segnale di selezione del chip touch screen |
| 12 | T_DIN | Segnale di ingresso del bus SPI a schermo tattile |
| 13 | T_DO | Segnale di uscita del bus SPI con schermo tattile |
| 14 | T_IRQ | Segnale di interruzione del touch screen |

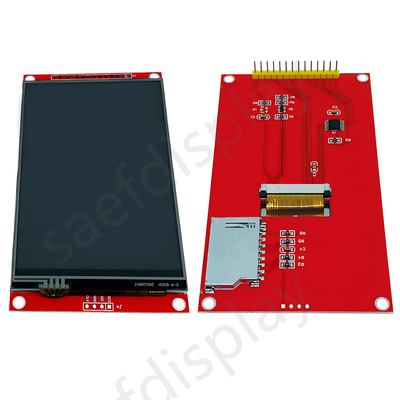

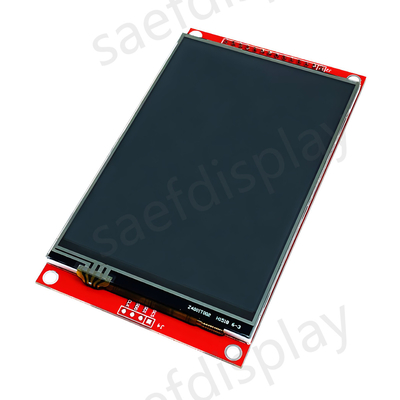

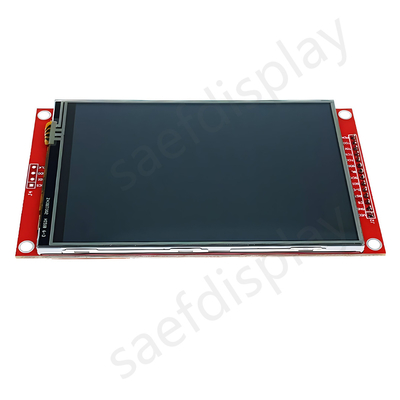

4 pollici SPI Serial Interface TFT Module Product Immagine
