| Parole chiave: | 7 pollici TFT Touch Display Module | Dispositivo touch: | Pannello di tocco resistente |
|---|---|---|---|
| Risoluzione: | 800*480 | Copertura di vetro: | Prodotto ODM |
| Interfaccia: | RGB | Luminanza di superficie: | 300 Cd/m2 |
| Durata di vita del LED: | 40,000 ore | Numero di pin: | 40 |
| Pannello di controllo: | Con | Direzione di visione: | Alle sei. |
| Evidenziare: | Display LCD TFT da 7 pollici,Innolux AT070TN83,Display LCD TFT da 800x480 punti |
||

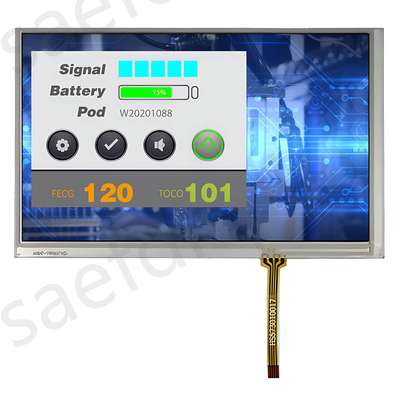

7" TFT 800x480 punti con introduzione del prodotto RTP
Numero modello.:SF-TC700I-9239D-T (Piena compatibilità con Innolux AT070TN83)
SF-TC700I-9239D-T è un display LCD TFT a matrice attiva a colori trasmissivi TN da 7 pollici dotato di un pannello touch resistivo e una risoluzione di 800x480 punti.Le dimensioni del modulo sono 165 (larghezza) X104 (altezza) X6.5 (profondità) mm; area effettiva 152.4 (W) X91.44 (H) mm. Questo monitor TFT supporta un'interfaccia RGB a 24 bit.lo schermo non riflette la luce e mantiene una migliore qualità dell'immagine.
Il rapporto di contrasto di questo modulo è di 500:1 (valore tipico) e la luminosità è di 300 nits (valore tipico).Questo modulo funziona in un intervallo di temperatura compreso tra -20 e +70 °C, con temperature di conservazione comprese tra -30 e +80 °C.
Caratteristiche
| Articolo | Specificità |
| Dimensione LCD | 7.0 pollici (diagonalmente) |
| Elemento driver | Matrice attiva TFT a-Si |
| Risoluzione | 800X3 ((RGB) X480 |
| Modalità di visualizzazione | Normalmente bianco, trasmissibile |
| Punto di puntatura | 0.0635 ((W) X0.1905 ((H) mm |
| Area attiva | 152.4 (W) X91.44 (H) mm |
| Dimensione del modulo | 165 ((W) X104 ((H) X6.5 ((D) mm |
| Trattamento superficiale | Antiabbagliamento |
| Disegno di colore | Striscia RGB |
| Interfaccia | Digitale (TTL) |
| Consumo di potenza della retroilluminazione | 2.500W (tipo) |
| Consumo di potenza del pannello | 0.825W (Typ.) |

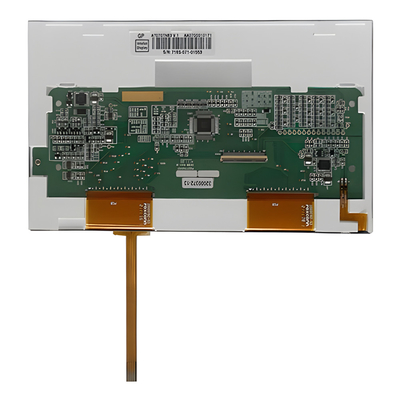

7" TFT 800x480 punti con disegno del prodotto RTP
Definizione del pin
| Numero PIN. | Il simbolo | I/O | Funzione |
| 1 | VLED | P | Fornitura di alimentazione per LED Driver |
| 2 | VLED | P | Fornitura di alimentazione per LED Driver |
| 3 | ADJ | Io... | Regolare la luminosità LED con PWM Pulse |
| 4 | GLED | P | Terrazzo per il circuito LED |
| 5 | GLED | P | Terrazzo per il circuito LED |
| 6 | VCC | P | Fornitore di alimentazione per circuiti digitali |
| 7 | VCC | P | Fornitore di alimentazione per circuiti digitali |
| 8 | Modalità | Io... | Controllo della modalità DE o HV |
| 9 | DE | Io... | Abilitazione dati |
| 10 | VS | Io... | Input del segnale Vsync |
| 11 | HS | Io... | Input del segnale Hsync |
| 12 | GND | P | Terrazzo di potenza |
| 13 | B5 | Io... | Input di dati blu (MSB) |
| 14 | B4 | Io... | Input di dati blu |
| 15 | B3 | Io... | Input di dati blu |
| 16 | GND | P | Terrazzo di potenza |
| 17 | B2 | Io... | Input di dati blu |
| 18 | B1 | Io... | Input di dati blu |
| 19 | B0 | Io... | Input dei dati blu (LSB) |
| 20 | GND | P | Terrazzo di potenza |
| 21 | G5 | Io... | Input di dati verdi (MSB) |
| 22 | G4 | Io... | Input di dati verdi |
| 23 | G3 | Io... | Input di dati verdi |
| 24 | GND | P | Terrazzo di potenza |
| 25 | G2 | Io... | Input di dati verdi |
| 26 | G1 | Io... | Input di dati verdi |
| 27 | G0 | Io... | Input di dati verdi (LSB) |
| 28 | GND | P | Terrazzo di potenza |
| 29 | R5 | Io... | Input dei dati rossi (MSB) |
| 30 | R4 | Io... | Input dei dati in rosso |
| 31 | R3 | Io... | Input dei dati in rosso |
| 32 | GND | P | Terrazzo di potenza |
| 33 | R2 | Io... | Input dei dati in rosso |
| 34 | R1 | Io... | Input dei dati in rosso |
| 35 | R0 | Io... | Input di dati rosso (LSB) |
| 36 | GND | P | Terrazzo di potenza |
| 37 | DCLK | Io... | Orologio campione |
| 38 | GND | P | Terrazzo di potenza |
| 39 | L/R | Io... | Selezionare la direzione di scansione sinistra o destra |
| 40 | U/D | Io... | Selezionare la direzione di scansione in alto o in basso |
Condizioni di funzionamento tipiche
| Articolo | Il simbolo | Valori | Unità | ||
| Un minuto. | Tipo. | - Max, ti prego. | |||
| Tensione di potenza | VCC | 3.1 | 3.3 | 3.5 | V. |
| VLED | 4.8 | 5 | 5.2 | V. | |
| Icc | - | 250 | 300 | mA | |
| Consumo corrente | ILED | - | 500 | 550 | mA |
| Alta tensione di ingresso logica | HIV | 0.7VCC | - | VCC | V. |
| Logico di ingresso a bassa tensione | VIL | 0 | - | 0.3VCC | V. |
| Tempo di vita del LED | - | 40,000 | - | - | Ora |
Specifiche ottiche
| Articolo | Il simbolo | Condizione | Valori | Unità | ||
| Un minuto. | Tipo. | - Max, ti prego. | ||||
| Angolazione di visione (CR ≥ 10) | θL | Φ=180° ((9 ore) | 60 | 70 | - | grado |
| θR | Φ=0° ((3 ore) | 60 | 70 | - | ||
| θT | Φ=90° ((12 ore) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ore) | 60 | 70 | - | ||
| Tempo di risposta | Tonne | Normalmente θ=Φ=0° | - | 10 | 20 | msec |
| Toff | - | 15 | 30 | msec | ||
| Rapporto di contrasto | CR | 400 | 500 | - | - | |
| Colorazione cromatica | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Luminanza | L | 250 | 300 | - | cd/m2 | |
| Uniformità della luminanza | U U | 70 | 75 | - | % | |
7" TFT 800x480 punti con immagine del prodotto RTP
