Dettagli:
|
| Prodotto: | 2.2 pollici SPI TFT LCD | Risoluzione: | 176x220 |
|---|---|---|---|
| Dispositivo touch: | Con il touch screen resistente | Interfaccia: | SPI |
| Copertura di vetro: | da personalizzare | Direzione di visione: | 12:00 |
| IC del driver: | ILI9225G o equivalente | Connessione: | Collegamento (personalizzabile) |
| Luminanza: | 250 cd/m2 ((nits) | Numero di pin: | 14 perni |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT grafico,2Display LCD TFT da 2 pollici,Esposizione di SPI TFT LCD |
||
2.2 pollici SPI QCIF TFT Descrizione del prodotto
Specifiche meccaniche
| Articolo | Specificità | Unità |
| Dimensioni di visualizzazione | 2.2 | centimetro |
| Dimensioni di linea | 43*56.16*2.3 | mm |
| IC del driver | ILI9225G | - |
| Tipo di interfaccia | 4-SPI | - |
2.2 pollici SPI QCIF Prodotto TFTDisegno
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | GND | Io... | Terreno |
| 2 | RISET | Io... | Segnale di ingresso LCM Reset |
| 3 | SCL | Io... | In Serial Interface, questo viene utilizzato come SCL. |
| 4 | D/C | Io... | In SPI a 4 linee, questo pin viene utilizzato come D/CX (data/command selection). |
| 5 | CSX | Io... | Pin di ingresso per il segnale di selezione del chip |
| 6 | SDA/SDO | Io... | Data di ingresso/data di uscita |
| 7 | NC | - | - |
| 8 | GND | Io... | Terreno |
| 9 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 10 | A | O | Anodo a LED |
| 11-14 | K1-K4 | O | Catodo a LED |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=60 mA |
| Corrente di alimentazione | Se | - | 60 | - | mA | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - |
| Dissipazione di potenza | Pd | - | 19.2 | - | mW | - |
| Intensità luminosa per LCM |
- |
200 | 250 | - | Cd/m2 | Se=60 mA |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=60 mA |
| Colore della retroilluminazione | Bianco | |||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | |||
| Min. | Tipologia | Max. | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 20 | - | Signora | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 5.0 | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 500 | - | - | |
| 4 |
Angolo di visione
|
Oh, no. | θR | CR>10 | - | 55 | - | Deg |
| θL | - | 55 | - | |||||
| Ver. | Θ+ | - | 55 | - | ||||
| - Sì, certo. | - | 25 | - | |||||

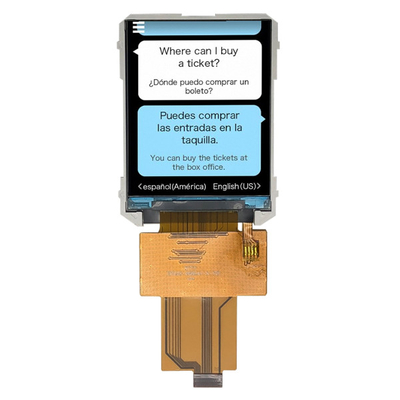

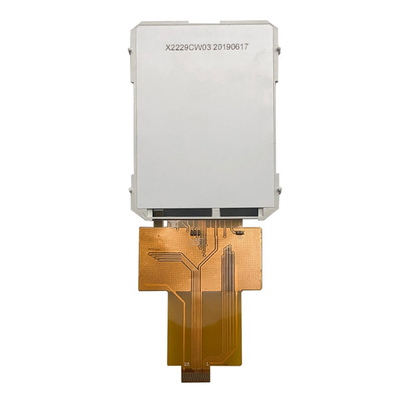

2.2 pollici SPI QCIF TFT Immagine del prodotto
Impianti di fabbrica e certificati
Parola chiave di ricerca: tft 2.2", 2.2 tft lcd, 2.2" tft lcd, 2.2 pollici tft lcd, tft lcd 2.2Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici, Display tft da 2,2 pollici,schermo LCD TFT da 2,2 pollici,
Display QCIF, QCIF TFT
