Dettagli:
|
| Prodotto: | 3.6 pollici TFT touchscreen rotondo | Risoluzione: | 544 (RGB) x 506 punti |
|---|---|---|---|
| Luminanza di superficie: | 1000 cd/m2 (nits) | Dispositivo touch: | Dispositivo a schermo sensoriale (CTP) |
| Direzione di visione: | Angolo di visione completo di IPS | IC del driver: | ST72566 |
| Numero di pin: | 40 pin | Connessione: | ZIF |
| Interfaccia: | Bit di RGB 24 | Durata di vita del LED: | 40,000 ore |
| Cima:: | -30°C a +85°C | Dimensione del profilo: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Area attiva: | 89.76 ((W) x83.49 ((H) mm | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT 544*506,3Display LCD TFT da 0,6 pollici |
||

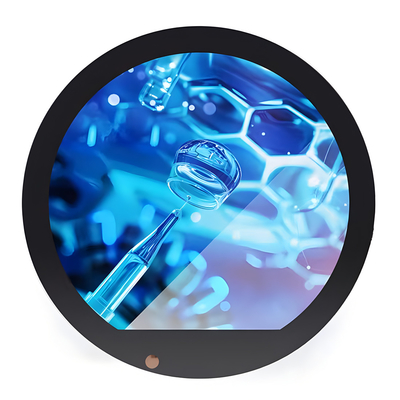

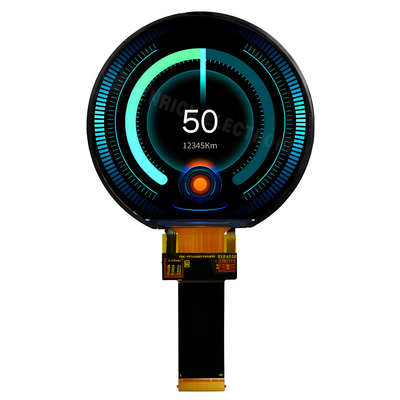

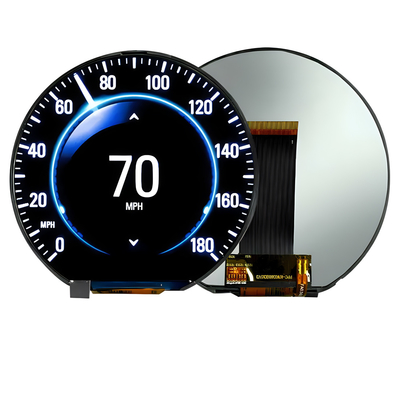

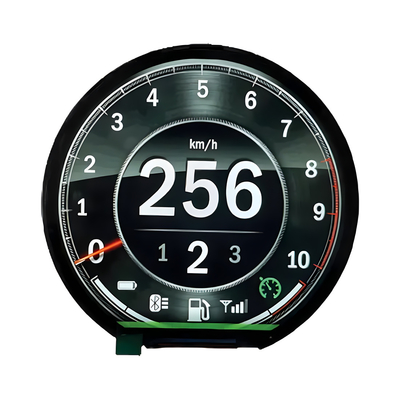

Modulo di visualizzazione rotondo TFT a touchscreen capacitivo da 3,6 pollici
TS8036WV001-T è un LCD a matrice attiva a colore TFT (transistor a film sottile) LCD (display a cristalli liquidi) da 3,6 pollici che utilizza TFT di silicio amorfo come dispositivo di commutazione.Questo modello è costituito da un pannello TFT-LCD trasmissivoLa risoluzione del TFT-LCD rotondo da 3,6 pollici è di 544x506 pixel e può visualizzare fino a 16,7 milioni di colori.Questo LCD TFT circolare è dotato di IC ST72566 e supporta l'interfaccia RGB 24 bit. Equipaggiato con uno schermo touch PCAP a 5 punti che supporta l'interfaccia I2C.La sua funzionalità multi-touch e le sue eccellenti prestazioni visive lo rendono la scelta ideale per applicazioni più impegnative.
-Volta' di ingresso bassa: VDD: 2,7~3,6V;
- Display Colori di TFT LCD: 16,7M colori
Interfaccia CPU: RGB 24BIT
- Circuito interno di alimentazione.
|
Informazioni generali
|
Specificità | Unità |
| Pannello principale | ||
| Area di visualizzazione ((AA) | 89.76 ((H) * 83.49 ((V) (3.6 pollici)) | mm |
| Elemento driver | Matrice attiva TFT a-Si | - |
| Colori di visualizzazione | 16.7M | colori |
| Numero di pixel | 544 ((RGB) *506 | punti |
| Disposizione dei pixel | Striscia verticale RGB | - |
| Pitch dei pixel | 0.165 ((H) *0.165 ((V) | mm |
| Angolo di visione | Tutti | ore |
| Dispositivo IC | ST72566 | - |
| Disposizione dei pixel di colore | Striscia verticale RGB | |
| Modalità di visualizzazione | Trasmettitore/Normalmente nero | - |
| Temperatura di funzionamento | -30 ¢ + 85 | °C |
| Temperatura di conservazione | -30 ¢ + 85 | °C |
Informazioni meccaniche
|
Articolo
|
Un minuto. |
Tipo. |
- Max, ti prego. |
Unità |
Nota | |
| Dimensione del modulo | Orizzontale | - | 107.13 | - | mm | - Zero.1 |
| Verticale ((V) | - | 107.13 | - | mm | - Zero.1 | |
| Profondezza ((D) | - | 9.76 | - | mm | ± 0.4 | |
| Peso | - | TBD | - | g | - | |
Modulo di visualizzazione rotondo TFT a touchscreen capacitivo da 3,6 polliciDisegno
Descrizione del PIN
|
Numero PIN. |
SIMBOLO |
Livello | Descrizione |
| 1 | LEDK | L | La retroilluminazione... |
| 2 | LEDA | H | Dietroilluminazione + |
| 3 | GND | H | terra di potenza |
| 4 | VCC | H | alimentazione ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | Bus dati rosso |
| 13-20 | G0-G7 | H/L | Autobus dati verde |
| 21-28 | B0-B7 | H/L | Autobus dati blu |
| 29 | GND | L | terra di potenza |
| 30 | DCLK | H/L | Pin di segnale pixel clock |
|
31 |
DISP | H/L | connesso al VDD in modalità normale di funzionamento. connesso al GND, l'IC è in modalità standby. |
| 32 | HSYNC | H/L | Sincronizzazione orizzontale. |
| 33 | VSYNC | H/L | Sincronizzazione verticale. |
| 34 | DE | H/L | Segnale di attivazione dati |
|
35 |
Autodesk |
H/L |
Pin di controllo della funzione OPT |
| 36 | CS | H/L | Chip selezionare pin di ingresso |
| 37 | SCL | H/L | Input dell'orologio seriale. |
| 38 | SDA | H/L | Pin di ingresso dei dati seriali |
| 39 | NTC1 | / | Collegare il termistor |
| 40 | NTC2 | / | Collegare il termistor |
Rating massimi assoluti
|
Articolo |
Il simbolo |
Valori |
Unità |
|
| Min. | - Max, ti prego. | |||
| Tensione di alimentazione per il circuito logico | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione per circuito analogo | VCI | - Zero.3 | 4.6 | V. |
Caratteristiche elettriche di corrente continua
|
Articolo
|
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | - Max, ti prego. | ||||
| Fornitore di energia | VCC | 2.7 | 2.8 | 3.3 | V. | |
| Modalità normale Consumo corrente | Icc | - | - | 55 | mA | VCC = 3,3V |
| Porta TFT ON tensione | VGH | 11.5 | 12 | 16 | V. | |
| TFT Gate OFF Voltage | VGL | -8 | - 12 | - 12 | V. | |
Caratteristiche dell'unità di retroilluminazione
|
Articolo
|
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | Max.. | ||||
| Voltaggio di alimentazione in avanti | Vf | 13.5 | - | 16 | V. | |
| Fornitura a termine corrente | Se | - | 180 | - | mA | |
| Luminanza LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| Uniformità | / | 80 | % | - | ||
Modulo di visualizzazione rotondo TFT a touchscreen capacitivo da 3,6 polliciImmagine del prodotto
Test di affidabilità
| Articolo di prova |
Condizione di prova
|
Ispezione dopo prova |
| Operazione ad alta temperatura | 85°C per 96 ore |
Una volta completata la prova, i campioni LCD sottoposti a prova devono essere collocati in un ambiente a temperatura e umidità interne normali per 2-4 ore o più prima dell'ispezione funzionale e visiva.I campioni non possono avere i seguenti difetti:: 2Ogni modulo testato può essere utilizzato solo per uno dei progetti di test. |
| Operazione a bassa temperatura | -30°C per 96 ore | |
| Immagazzinamento ad alta temperatura | 85°C per 96 ore | |
| Immagazzinamento a bassa temperatura | -30°C per 96 ore | |
| Operazione ad alta temperatura Operazione di umidità | 60°C, 90%RH per 72 ore | |
| Shock termico | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) per 10 cicli | |
| Prova di vibrazione (senza funzionamento) |
Frequenza: 10~55Hz Amplitudine:1.0 mm Tempo di scansione: 11 minuti Periodo di prova: 6 cicli per ciascuna direzione di X, Y, Z |
|
| Prova di elettricità statica | Tocco ±4KV,tocco aria ±8KV |
Impianti di fabbrica e certificati
