Dettagli:
|
Parole chiave: | TFT a touchscreen capacitivo da 7 pollici | Dispositivo touch: | CTP ((Schermo sensori a tocco capacitivo) |
---|---|---|---|
Risoluzione: | punti 1024x600 | Dimensione di vetro di copertura: | Konning Gorilla 2 |
Interfaccia LCM: | RGB | Luminanza di superficie: | 1000 pidocchi |
EMI: | con EMI protetto | Durezza superficiale: | >7H |
Resistenza agli urti: | IK08 | Durata di vita del LED: | 40,000 ore |
Pini: | 50 pin | Direzione di visione: | Tutti gli angoli di visione (80/80/80/80) |
Antipolvere: | con 3M VHB | Interfaccia PCT: | I2C |
Temperatura operativa.: | – 30℃ a +75℃ | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Ik08 Display TFT,Display TFT in vetro da 3 mm |
Introduzione del prodotto
SAEF Technology SFTO700XC-7026ACT utilizza il vetro Corning Gorilla 3 mm come piastra di copertura, che ha resistenza agli urti IK08 e una durezza superficiale fino a 7H.Esistono molteplici opzioni funzionali per il trattamento delle superfici del vetro, come antibatterico, impermeabile, anti impronte digitali, anti abbagliamento e anti riflessione.Le dimensioni del vetro di copertura possono essere personalizzate in base all'applicazione del cliente. Per ottenere la prevenzione della polvere, applicheremo 3M VHB sui gradini sul retro del vetro, che può impedire completamente alla polvere di entrare nel dispositivo dell'utente.Abbiamo anche eseguito un trattamento antistaticoAttraverso il test di elettricità statica a contatto, il livello di elettricità statica del prodotto/attrezzatura dell'utente ha raggiunto 8 KV, e attraverso il test di elettricità statica in aria, ha raggiunto 10 KV.Un'altra opzione di applicazione è che il prodotto può avere effetti tattili perfetti, sia a mani nude che con guanti di plastica.
La tecnologia SAEF SFTO700XC-7026ACT è attualmente utilizzata da clienti con una luminosità di 1000nits.500nits e 1500nits per soddisfare le esigenze degli utenti in ambienti diversi.
Dettagli rapidi del prodotto
1. LCD Dimensione: 7 ′′ pollici TFT
2Risoluzione: 1024x600
3. angolo di visione: libero, tutti gli angoli di visione
4- Dimensioni di contorno: 164x97x2.6mm
5. Tipo di interfaccia LCM: RGB
6. Tipo di interfaccia CTP: I2C
7Temperatura: da -30°C a +75°C; da -30°C a +80°C
8. Pannello sensoriale: schermo sensoriale capacitivo ((CTP)
Specificità
Caratteristica | Specificità | |
Display Spec. | Tipo LCD | 7.0 pollici |
Risoluzione (H*V) | 1024 ((RGB) × 600 | |
Tipo di tecnologia | a-Si TFT | |
Configurazione dei pixel | Striscia verticale RGB | |
Modalità di visualizzazione | Normalmente nero | |
Trattamento superficiale | L'abbagliamento | |
Direzione di visione | Tutti | |
Direzione di inversione della scala grigia | - No, no. | |
Meccanica Caratteristiche |
Disegno Dimensioni (W x H x T) (mm) | 218.42*146.9*9.55 |
Area attiva ((mm) | 154.21 per 85.92 | |
Con/senza touch screen | Con CTP | |
Tipo di connettore di corrispondenza | 50PIN 0,5PITCH | |
Tipo di retroilluminazione | LED | |
Peso (g) | TBD | |
Caratteristiche elettriche | Interfaccia | RGB |
Numero di colori | 16.7M | |
IC del driver | Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di alimenti alimentari | |
CTP IC | GT928 |
Disegno
- No, no, no, no. | Nome del pin | Descrizione |
1 | LED-A1 | Voltaggio di alimentazione per retroilluminazione LED Anodo |
2 | LED-A2 | Voltaggio di alimentazione per retroilluminazione LED Anodo |
3 | LED-K1 | Tensione di alimentazione per il catodo a retroilluminazione LED |
4 | LED-K1 | Tensione di alimentazione per il catodo a retroilluminazione LED |
5 | GND | Terrazzo di potenza |
6 | VCOM | Voltaggio VCOM |
7 | DVDD | Potenza per il circuito digitale |
8 | Modalità | Controllo del modo DE o HV.Modo H:DE.Modo L:HSD/VSD |
9 | DE | Abilitazione dati |
10 | VS | Input del segnale Vsync |
11 | HS | Input del segnale Hsync |
12 | B7 | Segnale di dati blu (MSB) |
13 | B6 | Segnale di dati blu |
14 | B5 | Segnale di dati blu |
15 | B4 | Segnale di dati blu |
16 | B3 | Segnale di dati blu |
17 | B2 | Segnale di dati blu |
18 | B1 | Segnale di dati blu |
19 | B0 | Segnale di dati blu (LSB) |
20 | G7 | Segnale di dati VERDE (MSB) |
21 | G6 | Segnale di dati VERDE |
22 | G5 | Segnale di dati VERDE |
23 | G4 | Segnale di dati VERDE |
24 | G3 | Segnale di dati VERDE |
25 | G2 | Segnale di dati VERDE |
26 | G1 | Segnale di dati VERDE |
27 | G0 | Segnale di dati VERDE |
28 | R7 | Segnale di dati RED (MSB) |
29 | R6 | Segnale di dati RED |
30 | R5 | Segnale di dati RED |
31 | R4 | Segnale di dati RED |
32 | R3 | Segnale di dati RED |
33 | R2 | Segnale di dati RED |
34 | R1 | Segnale di dati RED |
35 | R0 | Segnale di dati RED (LSB) |
36 | GND | Terrazzo di potenza |
37 | DCLK | Dott Clock |
38 | GND | Terrazzo di potenza |
39 | L/R | Selezionare la direzione di scansione sinistra o destra. |
40 | U/D | Selezionare la direzione di scansione su o giù. |
41 | VGH | Porta a tensione |
42 | VGL | Portata OFF tensione |
43 | AVDD | Tensione di alimentazione per circuito analogo. |
44 | RISET | Pin di ripristino globale |
45 | NC | Nessuna connessione |
46 | VCOM | Voltaggio VCOM |
47 | DITHB |
Funzione di deterrenza.H:6bit di risoluzione ((ultimo 2bit dei dati di ingresso Troncata) Risoluzione L:8bit (impostazione predefinita) |
48 | GND | Terrazzo di potenza |
49 | NC | Nessuna connessione |
50 | NC | Nessuna connessione |

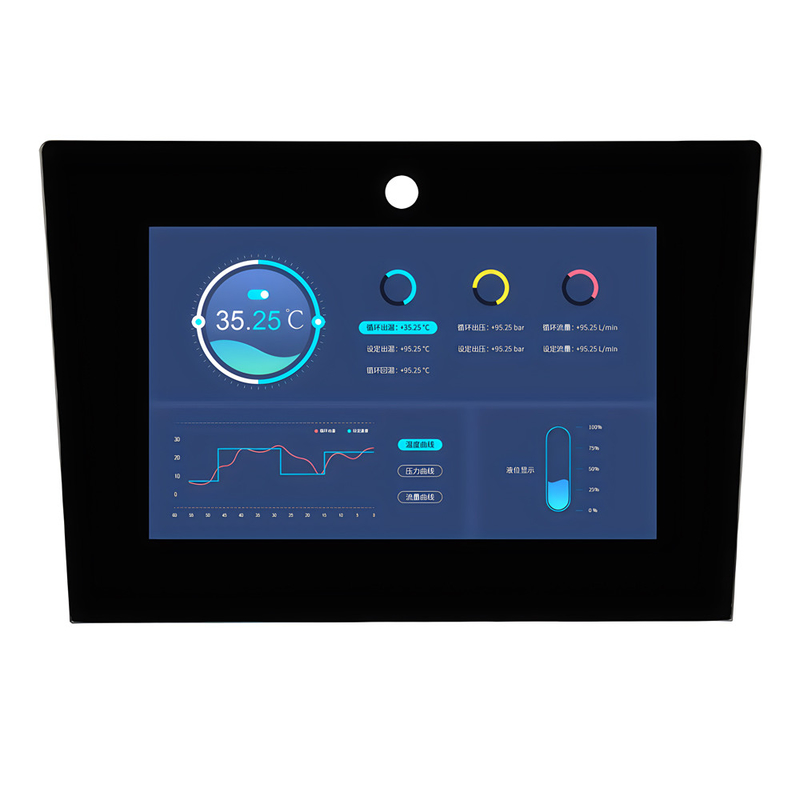

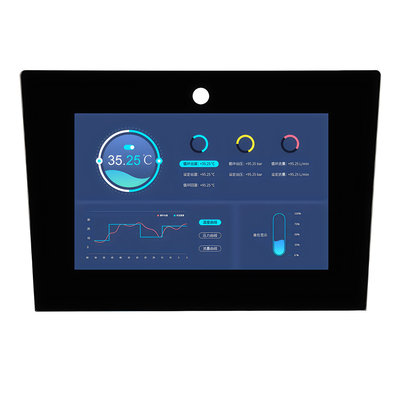

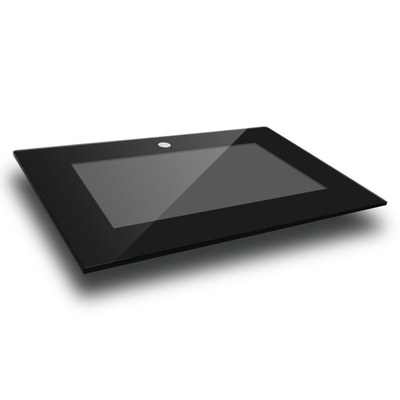

Immagine del prodotto
