Dettagli:
|
Parole chiave: | TFT da 7 pollici | Dispositivo touch: | CTP ((Schermo sensori a tocco capacitivo) |
---|---|---|---|
Risoluzione: | punti 1024x600 | Dimensione di vetro di copertura: | Conning Gorilla |
Interfaccia LCM: | Mipi | Luminanza di superficie: | 300 cd/m2 (fino a 1500 nit) |
EMI: | con schermatura EMI | Durezza superficiale: | >7H |
Resistenza agli urti: | IK08 | Durata di vita del LED: | 40,000 ore |
Pini: | 30 pin | Direzione di visione: | Tutti gli angoli di visione (80/80/80/80) |
Interfaccia PCT: | I2C | Temperatura operativa.: | – 20℃ a +70℃ |
Rispetto: | Compliance REACH e RoHS | Antipolvere: | con 3M VHB |
Evidenziare: | 7H Durezza touch screen TFT,TFT touch screen da 7 pollici,TFT touch screen IK08 |

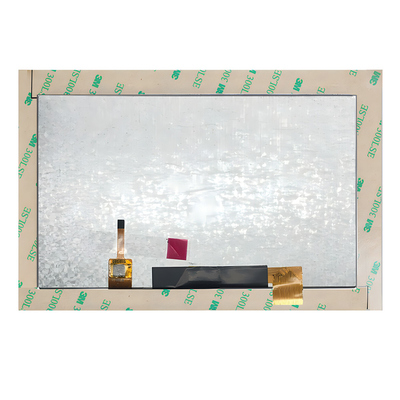

SAEF Technology SF-TO700B-8857A-CT utilizza il vetro Corning Gorilla 2 mm come piastra di copertura, che ha resistenza agli urti IK08 e una durezza superficiale fino a 7H.Esistono molteplici opzioni funzionali per il trattamento delle superfici del vetro, come antibatterico, impermeabile, anti impronte digitali, anti abbagliamento e anti riflessione.Le dimensioni del vetro di copertura possono essere personalizzate in base all'applicazione del cliente. Per ottenere la prevenzione della polvere, applicheremo 3M VHB sui gradini sul retro del vetro, che può impedire completamente alla polvere di entrare nel dispositivo dell'utente.Abbiamo anche eseguito un trattamento antistaticoAttraverso il test di elettricità statica a contatto, il livello di elettricità statica del prodotto/attrezzatura dell'utente ha raggiunto 8 KV, e attraverso il test di elettricità statica in aria, ha raggiunto 10 KV.Un'altra opzione di applicazione è che il prodotto può avere effetti tattili perfetti, sia a mani nude che con guanti di plastica.
La tecnologia SAEF SF-TO700B-8857A-CT è attualmente utilizzata dai clienti con una luminosità di 300nits.e 1500nits per soddisfare le esigenze degli utenti in ambienti diversi.
Dettagli rapidi del prodotto
1. LCD Dimensione: 7 ′′ pollici TFT
2Risoluzione: 1024x600
3. angolo di visione: libero, tutti gli angoli di visione
4- Dimensioni di contorno: 164x97x2.6mm
5. Tipo di interfaccia LCM: MIPI
6. Tipo di interfaccia CTP: I2C
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Pannello sensoriale: schermo sensoriale capacitivo ((CTP)
Specificità
Articolo | Contenuto | Unità |
Tipo LCD | 7.0 TFT-LCD, trasmettitore | |
Dimensione del profilo | 190.0 (V) x 138.0 (H) x 5.78 ((T) | mm |
Area attiva | 85.92 ((V) x154.21 ((H) | mm |
Direzione di visione | Tutti gli angoli di visione | --- |
Display colore | 16.7M | |
Numero di punti | 1024 ((RGB) x600 | Punti |
Dot Pitch (H × V) | 0.1506 ((W) x 0,1432 ((H) | mm |
Tipo Assy | COG+FPC+BL+CTP | --- |
LUMI di fondo | Lampada di sfondo LED bianca | - |
Interfaccia | Interfaccia MIPI | |
Peso | TBD | g |
Modulo LCD TFT da 7 pollici 1024x600 interfaccia MIPI IPS con CTP Disegno del prodotto
Numero PIN. | Il simbolo | Funzione |
1 | VLED+ | Anodo a LED |
2 | VLED+ | Anodo a LED |
3 | VGH | Potenza positiva per TFT |
4 | VGL | Potenza negativa per TFT |
5 | UPDN | Porta su o giù controllo di scansione. UPDN = L, STV2 output impulso di avvio verticale e UD pin output logico L to Gate driver. (default) UPDN = ′H′, STV1 uscita impulso di avvio verticale e UD pin uscita logica ′H′ al driver del gate |
6 | SHLR | Controllo della sequenza a destra o sinistra. SHLR = ?? L??, spostamento a sinistra: ultimi dati = S1←S2←S3..........←S1536 = primi dati. SHLR = ?? H??, spostamento a destra: primi dati = S1→S2→S3........→S1536 = ultimi dati. |
7 | VLED- | Catodo a LED |
8 | VLED- | Catodo a LED |
9 | AVDD | Potenza per circuito analogo |
10 | GND | Terreno |
11 | D3P | Input dei dati MIPI. |
12 | D3N | Input dei dati MIPI. |
13 | GND | Terreno |
14 | D2P | Input dei dati MIPI. |
15 | D2N | Input dei dati MIPI. |
16 | GND | Terreno |
17 | CLKP | Input di orologio MIPI |
18 | CLKN | Input di orologio MIPI |
19 | GND | Terreno |
20 | D1P | Input dei dati MIPI. |
21 | D1N | Input dei dati MIPI. |
22 | GND | Terreno |
23 | D0P | Input dei dati MIPI. |
24 | D0N | Input dei dati MIPI. |
25 | GND | Terreno |
26 | STBYB | Modalita' di attesa. STBYB = H, funzionamento normale (default) STBYB = L, il controllore di tempistica, il driver di sorgente si spegnerà, tutte le uscite sono GND. |
27 | RISET | Pin di reset globale. Active Low per entrare nello stato di reset. Normalmente tira alto. Connessione con un circuito di reset RC per la stabilità. |
28 | VDD ((1.8V) | Circuito digitale |
29 | VDD ((1.8V) | Circuito digitale |
30 | VCOMIN | Voltaggio comune |

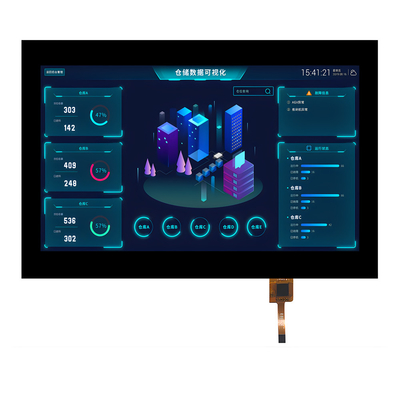

Modulo LCD TFT da 7 pollici 1024x600 interfaccia MIPI IPS con immagine del prodotto CTP
