Dettagli:
|
| Prodotto: | 5" LCD TFT IPS | Risoluzione: | 720x1280 punti |
|---|---|---|---|
| Interfaccia: | MIPI (personalizzabile) | Schermata tattile: | schermo attivabile al tatto capacitivo |
| Direzione di visione: | IPS Tutti gli angoli di visione ((85/85/85/85) | Struttura del PCAP: | GFF |
| Regolatore LCD: | ILI9881C | Controller CTP: | GT911 |
| Dimensione di vetro di copertura: | Personalizzabile | Numero di pin: | 25 perni |
| Connessione: | FPC Plugging (personalizzabile) | Luminanza di superficie: | 300 cd/m2 ((nits) |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione di TFT LCD dell'interfaccia di MIPI,Modulo LCD TFT da 5 pollici,Esposizione capacitiva dell'affissione a cristalli liquidi di TFT dello schermo attivabile al tatto |
||
Dispositivo touchscreen TFT da 5 pollici 720*1280 punti Introduzione al prodotto
Rapida rassegna del prodotto
Descrizione
Saef Technology SF-TC500I-8725B-CT è un modulo LCD TFT di dimensioni diagonali di 5 ′′ con risoluzione 720x1280 pixel. Questo modulo è integrato con IC ILI9881C;comprende le funzioni del circuito integrato del controller e del driver, supporta l'interfaccia MIPI e la tensione di alimentazione (Vdd) varia da 2,6V a 3,3V. valore tipico 2,8V. Questa direzione di visualizzazione del modulo è l'angolo di visualizzazione libero di tipo IPS ((85/85/85/85).
Il modulo LCD TFT SF-TC500I-8725B-CT è in modalità ritratto con luminosità di 300 nits.Può funzionare a temperature da -20°C a +70°CQuesto modulo LCD TFT da 5 ′′ è ampiamente utilizzato in apparecchiature industriali, scanner, domotica, sistemi di controllo degli accessi, apparecchiature di monitoraggio, analizzatori,sistema di sicurezza, sistema di irrigazione dei giardini, ecc.
Caratteristiche
| Prodotto: | 5" LCD TFT IPS |
| Risoluzione: | 720x1280 punti |
| Interfaccia: | MIPI |
| Direzione di visione: | IPS angolo di visione completo ((85/85/85/85) |
| Controller LCD: | ILI9881C |
| Dimensione del vetro di copertura: | Personalizzabile |
| Schermo tattile: | Dispositivo touchscreen capacitivo |
| Struttura del PCAP: | GFF |
| Controller CTP: | GT911 |
| Numero di pin: | 25 pin |
| Luminanza superficiale: | 300 Cd/m2 ((nits) |
| Collegamento: | FPC Plugging (personalizzabile) |
| Durata di vita del LED: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS |
Dispositivo touchscreen TFT LCD da 5 pollici 720*1280 punti Disegno del prodotto
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LEDA | O | Anodo a LED |
| 2 | LEDK | O | Catodo a LED |
| 3 | VCC | Io... | Fornitore di alimentazione 2,8 V |
| 4 | IOVCC | Io... | Fornitura di alimentazione 1.8V/2.8V Voltaggio |
| 5 | GND | Io... | Terreno di potenza |
| 6 | CLKP | I/O | Segnali di orologeria DSI-CLK+ |
| 7 | CLKN | I/O | Segnali DSI-CLK-orologio |
| 8 | GND | Io... | Terreno di potenza |
| 9 | D0N | I/O | DSI-D0- segnali di dati |
| 10 | D0P | I/O | Segnali di dati DSI-D0+ |
| 11 | GND | Io... | Terreno di potenza |
| 12 | D1N | I/O | DSI-D1- segnali di dati |
| 13 | D1P | I/O | Segnali di dati DSI-D1+ |
| 14 | GND | Io... | Terreno di potenza |
| 15 | D2N | NC | Segnali di dati DSI-D2 |
| 16 | D2P | NC | Segnali di dati DSI-D2+ |
| 17 | GND | Io... | Terreno di potenza |
| 18 | D3N | NC | DSI-D3- segnali di dati |
| 19 | D3P | NC | Segnali di dati DSI-D3+ |
| 20 | GND | Io... | Terreno di potenza |
| 21 | TE | Io... | Pin di uscita per effetto di strappo |
| 22 | LCD_ID | Io... | LCD_ID |
| 23 | RISET | Io... | Selezionare il pin |
| 24 | GND | Io... | Terreno di potenza |
| 25 | GND | Io... | Terreno di potenza |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 0.3~4.6 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | - | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.3VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | - | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 19.2 | V. | Se= 40 mA | - | ||
| Corrente di alimentazione | Se | - | 40 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 768 | - | mW | - | |
| Intensità luminosa per LCM |
- |
300 | - | Cd/m2 | Se= 40 mA | - | |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se= 40 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 35 | 40 | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 4.3 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
900 | 1200 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 80 | - | Deg | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Sì, certo. | 80 | - | |||||||

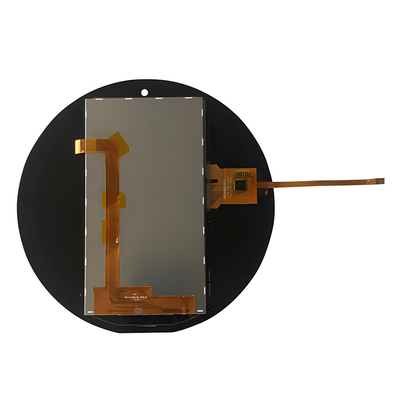

Dispositivo touchscreen TFT LCD 5" 720*1280 Dots Immagine del prodotto
