Dettagli:
|
| Prodotto: | 4 pollici TFT LCD touch screen | Schermata tattile: | pannello touch resistivo (RTP) |
|---|---|---|---|
| Risoluzione: | 480x800 | Direzione di visione: | Alle 12 |
| IC del driver: | ILI9806E | Numero di pin: | 51 perni |
| Connessione: | Collegamento | Luminanza di superficie: | 300 cd/m2 (nits) |
| Interfaccia: | RGB | Durata di vita del LED: | 40,000 ore |
| Temperature operative.: | -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT a touchscreen resistivo,Display LCD TFT con interfaccia RGB |
||
Display TFT a touchscreen resistivo da 480 x 800 4"
Numero della parte: SF-TC397H-8783A-T
SF-TC397H-8783A-T è un modulo TFT-LCD da 4 pollici. È composto da un pannello TFT-LCD, driver IC, FPC, un'unità di retroilluminazione. L'area di visualizzazione da 4" contiene 480 X ((RGB) X 800 pixel e può visualizzare fino a 262K colori.Questo prodotto è conforme al criterio ambientale RoHS.
Questo modulo di visualizzazione TFT grafico è una TFT a colori diagonale da 3,97 pollici.e ha un touch-screen resistivo integrato con il collegamento portato fuori al connettore TAB principale per il display. Questo LCD TFT ha un controller integrato e una sola tensione di 2,8v per l'alimentazione e la logica.
Questo modulo sembra fantastico, visualizza tutte le informazioni a colori, è ampiamente utilizzato in macchine da caffè, forni a microonde, scanner, domotica, sistemi di controllo accessi, apparecchiature di monitoraggio.apparecchi di analisi, sistema di sicurezza, sistema di irrigazione dei giardini, ecc.
Caratteristiche
| Prodotto: | 4" schermo TFT LCD touch screen |
| Risoluzione: | 480x800 |
| Interfaccia: | RGB |
| Controllo del driver: | ILI9806E |
| Collegamento: | Collegamento |
| Temperatura di funzionamento: | -20°C a +70°C |
| Schermo tattile: | Pannello tattile resistivo (RTP) |
| Direzione di visione: | Alle 12 |
| Numero di pin: | 51 pin |
| Luminanza superficiale: | 300 Cd/m2 (nit) |
| Durata di vita del LED: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS |
Display TFT a touchscreen resistivo da 480x800 4" Disegno del prodotto
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LEDK | O | Catodo a LED |
| 2 | LEDA | O | Anodo a LED |
| 3 | U U | Io... | Segnale di ingresso del pannello tattile |
| 4 | XL | Io... | Segnale di ingresso del pannello tattile |
| 5 | YD | Io... | Segnale di ingresso del pannello tattile |
| 6 | XR | Io... | Segnale di ingresso del pannello tattile |
| 7 | GND | Io... | Terreno |
| 8 | VCI | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 9 | NC | - | Apri |
| 10 | IOVCC | Io... | Fornitore di alimentazione 1.8V Voltaggio |
| 11 | TE | Io... | Potenza dell'effetto lacerante |
| 12 | SDO | - | Interfaccia SPI Pin di ingresso/uscita |
| 13 | SDI | Io... | Interfaccia SPI Pin di ingresso/uscita |
| 14 | WR/SCL | - | Segnale dell'orologio SPI |
| 15 | CSX | Io... | Pin di ingresso per il segnale di selezione del chip |
| 16 | RESX | Io... | Segnale di ingresso LCM Reset |
| 17-40 | DB23-DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 41 | ENABLE | Io... | Segnale di attivazione dati in modalità I/F RGB 1. |
| 42 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 43 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 44 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 45 | LEDPWM | Io... | Questo pin è collegato al driver LED esterno. |
| 46 | LWDON | Io... | Utilizzato per accendere/spegnere il controllo della retroilluminazione LED esterna. |
| 47 | NC | - | Apri |
| 48 | NC | - | Apri |
| 49 | IM0 | Io... | Selezionare la modalità di interfaccia |
| 50 | IM1 | Io... | Selezionare la modalità di interfaccia |
| 51 | GND | Io... | Terreno |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 0.3~4.6 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 25.6 | V. | Se= 20 mA | - | ||
| Corrente di alimentazione | Se | - | 20 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 512 | - | mW | - | |
| Intensità luminosa per LCM |
- |
300 | - | Cd/m2 | Se= 20mA | - | |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se= 20 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 19 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 4.14 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
720 | 900 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 70 | - | Deg | - | |
| θL | 70 | - | |||||||
| Ver. | Θ+ | 70 | - | ||||||
| - Sì, certo. | 60 | - | |||||||

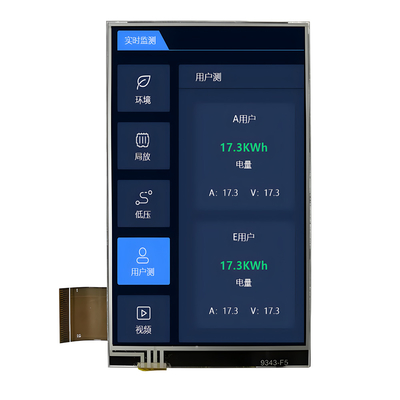

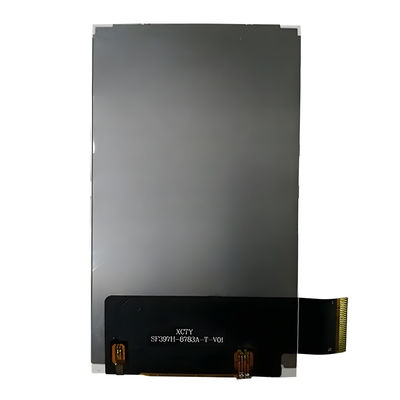

480x800 punti 4" Resistivo touchscreen TFT Display Immagine del prodotto
