Dettagli:
|
| Prodotto: | 1Display TFT da 0,44 pollici | schermo tattile: | Pannello sensoriale resistivo (facoltativo) |
|---|---|---|---|
| Risoluzione: | 128x128 | Dimensione di vetro di copertura: | Personalizzabile |
| Direzione di visione: | 12:00 | Interfaccia: | MPU 8 bit |
| Numero di pin: | 24 pin | Connessione: | Collegamento |
| Luminanza di superficie: | 200 cd/m2 (nits) | Durata di vita del LED: | 40,000 ore |
| IC del driver: | ST7735 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 1Display LCD TFT da 0,44 pollici,Display LCD TFT da 128x128 punti |
||
SF-TC144H-8163A-T SPECIFICAZIONE 2016-12-07.pdf

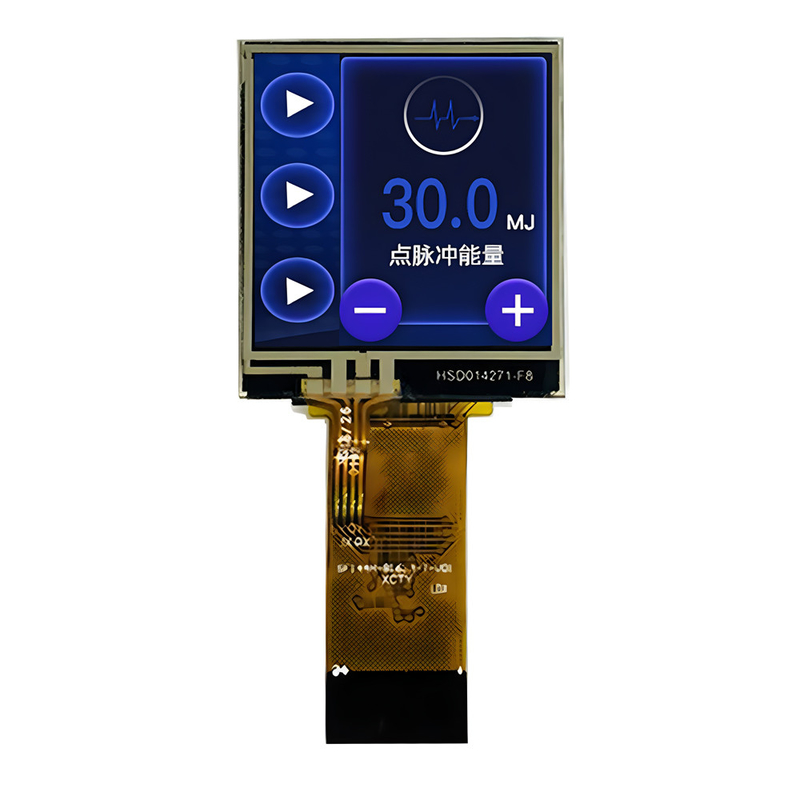

Interfaccia MPU con touchscreen TFT LCD resistivo da 1,44 pollici Introduzione al prodotto
Rapida rassegna del prodotto
Descrizione

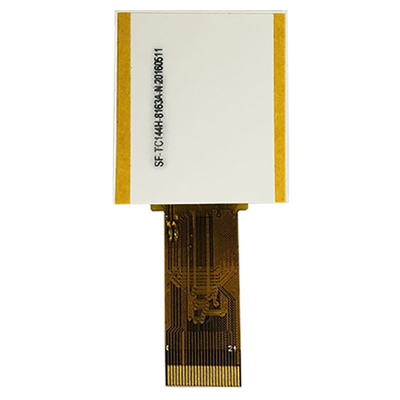

SF-TC144H-8163A-T è una modalità quadrata da 1,44 pollici con modulo LCD TFT Resistive Touch Screen (RTP), supporta l'interfaccia MPU 8bits che visualizza una risoluzione di 128x128 pixel.Questo modulo LCD TFT è integrato con il driver IC ST7735 (compatibile con il driver IC ILI9163C). la sua tensione di alimentazione per analogica (Vcc) varia da 2,6 V a 3,3 V, valore tipico 2,8 V. Questo modulo è dotato di pannello di superficie antirallentamento, direzione di visione 12 ore, inversione di scala di grigi 6 ore.
Il modulo SF-TC144H-8163A-T è un modulo TFT-LCD di tipo quadrato con luminosità di 150 nits (valore tipico).Le temperature di lavoro vanno da -20°C a +70°CLa temperatura di conservazione varia da -30°C a +80°C.
Interfaccia MPU con touchscreen TFT LCD resistivo da 1,44 pollici Disegno del prodotto
Descrizione del PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | YD | Io... | Segnale di ingresso del pannello touch down |
| 2 | XL | Io... | Pannello tattile sinistra Segnale di ingresso |
| 3 | U U | Io... | Segnale di ingresso UP del pannello tattile |
| 4 | XR | Io... | Segnale di ingresso a destra del pannello sensoriale |
| 5 | IOVCC | P | Fornitura di alimentazione |
| 6 | GND | P | Terrazzo di potenza |
| 7 | VDD | P | Fornitura di alimentazione |
| 8 | DB7 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 9 | DB6 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 10 | DB5 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 11 | DB4 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 12 | DB3 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 13 | DB2 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 14 | DB1 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 15 | DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 16 | /RD | P | Leggere il pin di ingresso del segnale stroboscopico |
| 17 | /WR | Io... | Scrivere il pin di ingresso del segnale di strobe |
| 18 | RS | Io... | Segnale di registrazione selezionato |
| 19 | /RESET | Io... | Segnale di ingresso LCM Reset |
| 20 | /CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 21 | BL-K | Io... | Catodo a LED |
| 22 | BL-K | Io... | Catodo a LED |
| 23 | BL-A | Io... | Anodo a LED |
| 24 | NC | - | - |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 10 a 60 | °C |
| Temperatura di conservazione | Tstg | - Da 20 a 60 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V. | Se=40AMA | - |
| Corrente di alimentazione | Se | - | 40 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 96 | - | mW | - | |
| Intensità luminosa per LCM |
- |
- | 200 | - | Cd/m2 | Se=40MA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=40MA | - |
| Colore della retroilluminazione | Bianco | ||||||
Specifiche del pannello touch screen
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | unità | Commento |
| Trasparenza | - | - | 82 | - | % | JIS K-7105 |
| Nebbia | - | - | 1 | - | % | JIS K-7105 |
| Durezza della superficie | - | - | 3 | - | H | 150 gf 45° |
| FPC resistenza allo scorticamento | - | 5 | - | N | In alto 90° | |
| FPC di piegatura | - | - | 3 | - | ciclo | R=1.0, 90° |
| Forza di ingresso | - | - | 50 | Gf | - | |
| Tensione nominale | Tocco in V | 7 | V. | DC | ||
| Resistenza dell'asse X | Rx | 150 | 500 | FPC PIN | ||
| Resistenza dell'asse X | RY | 200 | 800 | |||
| Linearità | - | - | ± 15 | ±2.0 | % | - |
| Parlando. | - | - | - | 20 | ms | - |
| Resistenza all'isolamento | Ri | 10 | - | - | MΩ | - |
| Nota di vita | - | 1,00,000 | - | - | Tempo | - |
| Input Life | - | 1,000,000 | - | - | Tempo | - |
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 25 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
300 | 400 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 60 | - | Deg | - | |
| θL | 60 | - | |||||||
| Ver. | Θ+ | - | 60 | - | |||||
| - Sì, certo. | - | 45 | - | ||||||
Interfaccia MPU con touchscreen TFT LCD resistivo da 1,44 pollici
