Dettagli:
|
Prodotto: | 1.22 pollici LCD TFT | Schermata tattile: | senza contatto (con CTP facoltativo) |
---|---|---|---|
Risoluzione: | 240*204 punti | Dimensione di vetro di copertura: | Personalizzabile |
Direzione di visione: | IPS (tutti gli angoli di visione) | Interfaccia: | SPI |
Numero di pin: | 13 perni | Dimensione del profilo: | 330,66 x 33,02 x 1,5 mm |
Connessione: | ZIF FPC | Luminanza di superficie: | 300 cd/m2 ((nits) |
Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | 1Display LCD TFT da 22 pollici,Display LCD TFT con interfaccia SPI |
1.22 pollici TFT LCD Display 240x204 pixel Interfaccia SPI Introduzione al prodotto
Rapida rassegna del prodotto
Descrizione

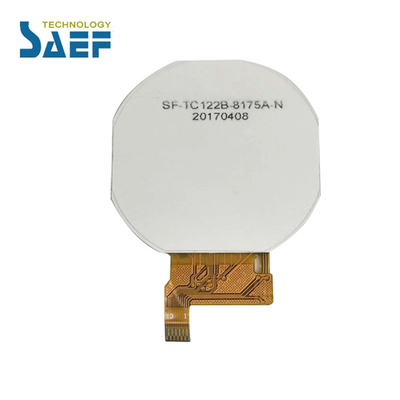

SF-TC122B-8175A-N è uno schermo LCD TFT rotondo a colori completi da 1,22 pollici diagonale 240x204. Supporta l'interfaccia SPI, ampiamente utilizzata per dispositivi indossabili, display rotondo, lettore MP3, dispositivi portatili, ecc..Per una connessione facile con l'host, la coda FFC/FPC si combina con prese ZIF facili da trovare.
SF-TC122B-8175A-N è un TFT-LCD in modalità circolare con luminosità di 300 nits (valore tipico). può funzionare a temperature da -20°C a +70°C,le sue temperature di conservazione vanno da -30°C a +80°C. come modulo di display TFT rotondo da 1,22 pollici ampiamente utilizzato in varie applicazioni, personalizziamo l'interfaccia RGB con diverse lunghezze di coda. disegni come di seguito per il vostro controllo dettagliato.
1Display LCD TFT da.22 pollici 240x204 pixel Interfaccia SPI Disegno del prodotto
Definizione del PIN
- No, no, no. | Nome PIN | I/O | Descrizione |
1 | LEDK2 | O | Catodo a LED |
2 | LEDK1 | O | Catodo a LED |
3 | LEDA | O | Anodo a LED |
4 | GND | Io... | Terreno |
5 | FMARK | Io... | Il pin di uscita di effetto strappo sincronizza l'MCU con la scrittura del fotogramma, attivato dal comando S/W. |
6 | SDA | Io... | Visualizzazione del segnale di input dei dati |
7 | SCLK | Io... | In Serial Interface, questo viene utilizzato come SCL. |
8 | RS | Io... | Visualizzazione dei dati/pin di selezione dei comandi in interfaccia seriale a 4 righe. |
9 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
10 | RISET | Io... | Segnale di ingresso LCM Reset |
11 | IOVCC | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
12 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
13 | GND | Io... | Terreno |
Limite assoluto massimo
Articolo | Il simbolo | Valore | Unità |
Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
VIL | 0 | - | 0.2VDD | V. | ||
Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
Tensione di alimentazione | Vf | 6.4 | V. | Se=20AMA | - | ||
Corrente di alimentazione | Se | - | 20 | - | mA | - | - |
Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
Dissipazione di potenza | Pd | - | 96 | - | mW | - | |
Intensità luminosa per LCM |
- |
- | 300 | - | Cd/m2 | Se=20MA | - |
Uniformità per la CML | - | 80 | - | - | Percentuale | Se=20MA | - |
Colore della retroilluminazione | Bianco |
Caratteristiche ottiche
- No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
Min. | Tipologia | Max. | |||||||
1 | Tempo di risposta | Tr+Tf | 25°C | - | 25 | - | Signora | (1) (2) | |
2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | - | |
3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
300 | 500 | - | - | (1)(3) | |
4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | 80 | - | Deg | - | |
θL | 80 | - | |||||||
Ver. | Θ+ | - | 80 | - | |||||
- Sì, certo. | - | 80 | - |

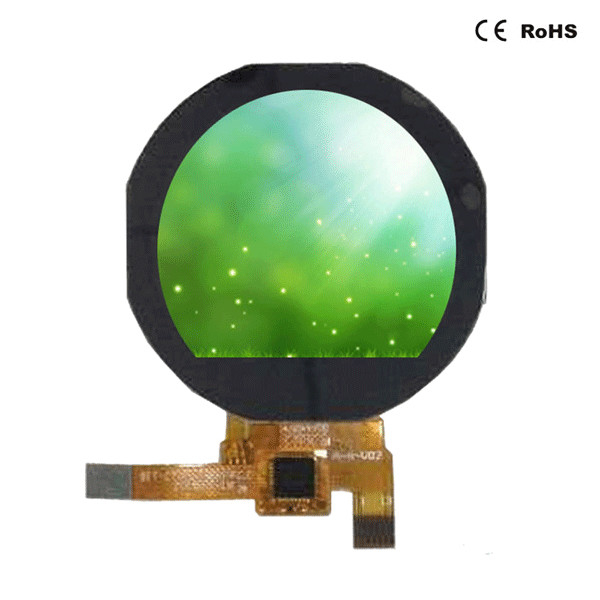

1Display LCD TFT da 22 pollici 240x204 pixel Interfaccia SPI Immagine del prodotto
