Dettagli:
|
| Prodotto: | Esposizione a 3,5 pollici di TFT | Risoluzione: | Punti 320*240 |
|---|---|---|---|
| schermo tattile: | Pannello sensoriale resistivo (CTP facoltativo) | Dimensione di vetro di copertura: | Personalizzabile |
| Dimensione del profilo: | 630,9 x 76,9 x 4,45 (mm) | Direzione di visione: | 6:00 |
| Interfaccia: | rgb | Numero di pin: | 54 perni |
| Connessione: | ZIF | Luminanza di superficie: | 400cd/m2 ((nits) |
| Durata di vita del LED: | 40,000 ore | IC del driver: | HX8238D |
| Temperatura operativa.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 3,5 pollici di TFT LCD,Esposizione di TFT LCD dell'interfaccia di RGB |
||
** Scarica della scheda dati **
SF-TC350M-9268A1-T Specifica.pdf < con schermo tattile resistivo >
SF-TC350M-9268A1-N Specifica.pdf < senza touch screen >
3.5 pollici TFT LCD Display 320x240 Interfaccia RGB Introduzione al prodotto
Rapida rassegna del prodotto
Descrizione
SF-TC350M-9268A1-T è un display TFT-LCD da 3,5 pollici con una risoluzione di 320x240 pixel e una luminosità di 400 cd/m2.La dimensione del modulo del display è di 63.9 x 76,9 x 4,45 mm, e l'area attiva è di 70,08 x 532,56 mm. La sua gamma di tensione di alimentazione per analogica è da 2,5V a 3,3V; il valore tipico è di 2,8V.
Questo modulo di visualizzazione utilizza uno schermo di tipo TN, il cui angolo di inclinazione è di 6H. Il modulo SF-TC350M-9268A1-T può funzionare a temperature da -20°C a +70°C; le sue temperature di stoccaggio vanno da -30°C a +80°C.
3Display LCD TFT da 0,5 pollici 320x240 Interfaccia RGB Disegno del prodotto
![]()
![]()
Definizione del pin
| Pin NO. | Il simbolo | I/O | Descrizione |
| 1 | LED-K1 | Io... | Catodo a LED |
| 2 | LED-K2 | Io... | Catodo LED collegato a LED-K1 |
| 3 | LED-A1 | Io... | Anodo a LED |
| 4 | LED-A2 | Io... | L'anodo LED collegato al LED-A1 |
| 5 ~ 7 | NC | - | Nessuna connessione |
| 8 | /RESET | Io... | Ripristinare pin |
| 9 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 10 | SCL | Io... | Segnale dell'orologio SPI |
| 11 | SDI | Io... | Pin di ingresso dell'interfaccia SPI |
| 12 | B0 | Io... | Segnale di dati blu (LSB) |
| 13~19 | B1-7 | Io... | Segnale di dati blu |
| 20 | G0 | Io... | Segnale di dati VERDE |
| 21 ~ 27 | G1-7 | Io... | Segnale di dati VERDE |
| 28 | R0 | Io... | Segnale di dati RED (LSB) |
| 29 ~ 35 | R1-7 | Io... | Segnale di dati RED |
| 36 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 37 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 38 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 39 ~ 40 | NC | - | Nessuna connessione |
| 41 | VDD | Io... | Fonte di alimentazione +2,8V |
| 42 | VDDIO | Io... | 1.8V~2.8V Fonte di alimentazione |
| 43 | U U | Io... | Pin del pannello touch |
| 44 | XL | Io... | Pin del pannello touch |
| 45 | YD | Io... | Pin del pannello touch |
| 46 | XR | Io... | Pin del pannello touch |
| 47-51 | NC | - | Non connessione |
| 52 | ENABLE | Io... | Controllo abilitato dei dati di ingresso |
| 53~54 | GND | Io... | Terreno di potenza |
Limite massimo assoluto
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua (VDD=2,8V,Ta=25°C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.5 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | TBD | - | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.7VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.3VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - | TBD | - | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 17.5 | 19.2 | 20.5 | V. | Se=20 mA | - |
| Corrente di alimentazione | Se | - | 20 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 288 | - | mW | - | |
| Intensità luminosa per LCM |
- |
350 | 400 | 450 | Cd/m2 | Se=20mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=20 mA | - |
| Colore della retroilluminazione | Bianco | ||||||
Specifiche del pannello touch screen
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | unità | Commento |
| Trasparenza | - | - | 82 | - | % | JIS K-7105 |
| Nebbia | - | - | 1 | - | % | JIS K-7105 |
| Durezza della superficie | - | - | 3 | - | H | 150 gf 45° |
| FPC resistenza allo scorticamento | - | 5 | - | N | In alto 90° | |
| FPC di piegatura | - | - | 3 | - | ciclo | R=1.0, 90° |
| Forza di ingresso | - | - | 50 | Gf | - | |
| Tensione nominale | Tocco in V | 7 | V. | DC | ||
| Resistenza dell'asse X | Rx | 150 | 500 | FPC PIN | ||
| Resistenza dell'asse X | RY | 200 | 800 | |||
| Linearità | - | - | ± 15 | ±2.0 | % | - |
| Parlando. | - | - | - | 20 | ms | - |
| Resistenza all'isolamento | Ri | 10 | - | - | MΩ | - |
| Nota di vita | - | 1,00,000 | - | - | Tempo | - |
| Input Life | - | 1,000,000 | - | - | Tempo | - |
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | Nota | |||
| Min. | Tipologia | Max. | |||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | - | 15 | - | Signora | (1) (2) | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Tasso di contrasto | Cr |
θ=0, Angolo di visione normale |
- | 250 | - | - | (1)(3) | |
| 4 |
Visualizzazione Angolo
|
Oh, no. | θR | CR>10 | - | 60 | - | Deg | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| - Sì, certo. | - | 60 | - | ||||||

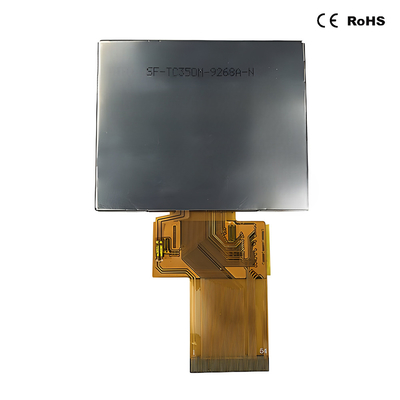

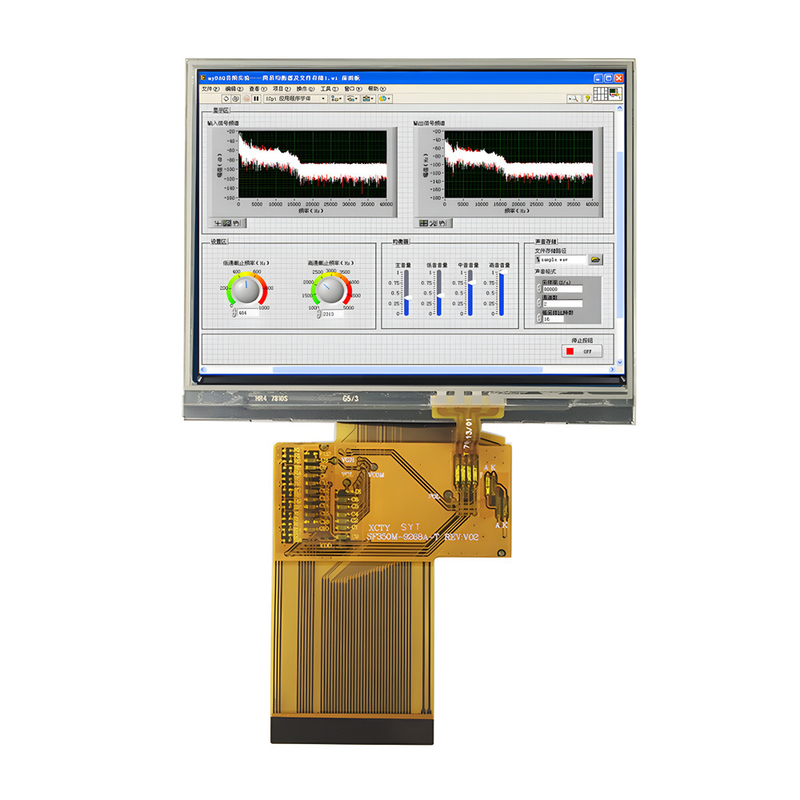

3.5 pollici TFT LCD Display 320x240 Interfaccia RGB Immagine del prodotto
![]()
![]()
