Dettagli:
|
| prodotto: | 2LCD TFT da 0,4 pollici | Dispositivo touch: | Senza touch screen (personalizzabile) |
|---|---|---|---|
| Risoluzione: | 240x320 punti | Dimensione di vetro di copertura: | Senza (personalizzabile) |
| Direzione di visione: | 12:00 | Interfaccia: | MPU 16 |
| Numero di pin: | 40 pin | Connessione: | Collegamento (personalizzabile) |
| Luminanza di superficie: | 200 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
| IC del driver: | ST7789V | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione di TFT LCD dell'interfaccia di MCU,Display LCD TFT da 240x320 punti,Esposizione a 2 |
||

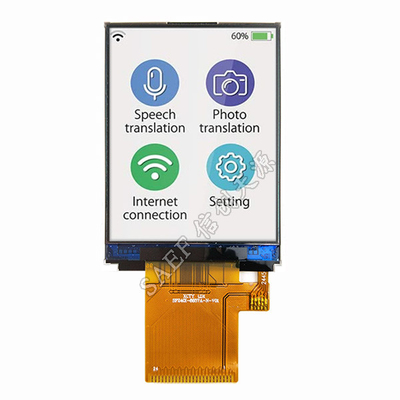

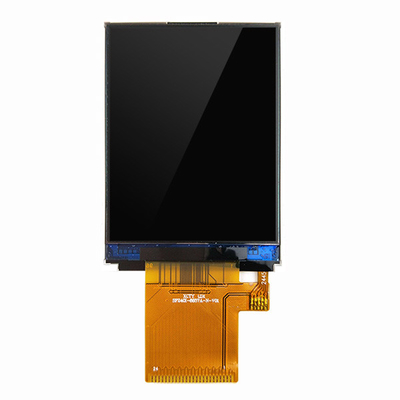

TFT LCD da 2,4 pollici 240x320 punti, 2,4" TFT Display MCU Interfaccia ZIF FPC Connessione
Rapida rassegna del prodotto:

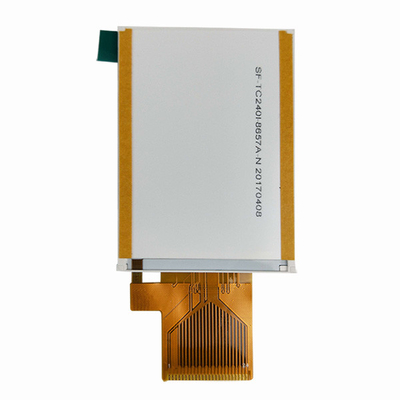

¢Modello SF-TC240I-8657A-N
′′2,4" TFT SPI 240x320
Dimensione: 2,4 pollici
Risoluzione: 240×320 punti
Direzione di visione 12:00
Interfaccia: MCU
¢IC del driver:ST7789V
¢Control-board: No
¢luminosità ((cd/m2): 200
¢Framma attraverso buco: No
¢Touch screen: senza touch screen
SF-TC240I-8657A-N è un modulo TFT-LCD di dimensioni diagonali da 2,4 pollici con risoluzione 240x320 pixel.tensione di alimentazione per analogica (VCC) da 2.5V a 3.0V. Questo modulo ha il pannello di superficie Glare, direzione di visione ore 12, inversione di scala Grigio ore 6, rapporto di contrasto 500:1.
Il modulo SF-TC240I-8657A-NTFT-LCD è in modalità Ritratto con luminosità di 200 nits (valore tipico).SF-TC240I-8657A-N può funzionare a temperature da -20°C a +70°CLa temperatura di conservazione varia da -30°C a +80°C.
Caratteristiche:
| Prodotto: | 2LCD TFT da 0,4 pollici | Schermo tattile: | Senza touch screen (personalizzabile) |
|---|---|---|---|
| Risoluzione: | 240x320 punti | Dimensione del vetro di copertura: | Senza (personalizzabile) |
| Direzione di visione: | 12:00 | Interfaccia: | MPU 16 |
| Numero di pin: | 40 pin | Collegamento: | Collegamento (personalizzabile) |
| Luminanza superficiale: | 200 Cd/m2 ((nits) | Durata di vita del LED: | 40000 ore |
| Controllo del driver: | ST7789V | Rispetto: | Compliance REACH e RoHS |
2Display LCD TFT da 0,4 pollici Disegno
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 2 | GND/K | Io... | Terreno |
| 3 | LEDA | O | Anodo a LED |
| 4 | RISET | Io... | Segnale di ingresso LCM Reset |
| 5 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 6 | RS | Io... | Segnale di registrazione selezionato |
| 7 | WR | Io... | Scrivere il pin di ingresso del segnale di strobe |
| 8 | R & S | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 9-24 | DB0-DB15 | I/O | Visualizzazione dei dati di ingresso/uscita |
| Articolo | Il simbolo | V.aloe | Unità |
| Tensione di alimentazione per la logica | V.DD | 1.6~3.3 | V. |
| Inputtensione | Vino | V.DD+0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | V.DD | 2.6 | 2.8 | 3.3 | V. | ️ |
| Corrente di alimentazione | Io...DD | ️ | ️ | 5 | mA | V.DD= 2,8V, Ta = 25°C |
| Voltaggio di ingresso | V.IH | 0.8VDD | ️ | VDD | V. | ️ |
| V.Io...L | 0 | ️ | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | Io...IL | - Uno.0 | ️ | 1.0 | mA | V.IN=VDDo VSS |
| Articolo | Simbol | Minore | TYP | Max. | Unità | EsameCondizione |
| Tensione di alimentazione | Vf | 3.2 | V. | Se=80mA | ||
| Corrente di alimentazione | Se | ️ | 80 | ️ | mA | ️ |
| Voltaggio inverso | V.R. | ️ | ️ | 5 | V. | ️ |
| Dissipazione di potenza | Pd | ️ | 288 | ️ | mW | ️ |
| Intensità luminosa per LCM |
️ |
️ | 200 | ️ | Cd/m2 | Se=80mA |
| Uniformità per la CML | ️ | 80 | ️ | ️ | Percentuale | Se=80 mA |
