Dettagli:
|
| Prodotto: | Esposizione a 3,5 pollici di TFT | Risoluzione: | 320x240 punti |
|---|---|---|---|
| touch screen: | con il touch screen di PCAP | Lente della copertura: | Personalizzabile |
| Direzione di visione: | Alle sei. | Interfaccia: | INTERFACCIA DI RGB |
| Il contorno Dim.: | 76.9x63.9x4.65 mm | Numero di pin: | 54 perni |
| Corrente di alimentazione della retroilluminazione: | 20 mA | Voltaggio di alimentazione della retroilluminazione: | 19,2 V |
| Connessione: | ZIF FPC | Luminanza di superficie: | 320 cd/m2 (nits) |
| Tensione di alimentazione per la logica: | 1.6~3.3 V | Voltaggio di ingresso: | VDD+0.3 V |
| Temperatura di funzionamento: | °C -20 - 70 | Temperatura di conservazione: | -30 a 80 °C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 3.5" schermo LCD TFT,schermo LCD TFT a touchscreen capacitivo,Interfaccia RGB schermo LCD |
||
3.5" capacitivo touchscreen TFT, 3,5" TFT LCD Screen 320x240 RGB Interface Introduzione al prodotto
Rapida rassegna del prodotto
¢ Numero modello SF-TO350M-8840A-CT
Dispositivo per l'illuminazione del pubblico
Risoluzione: 320x240 punti
Direzione della vista: 6H
Interfaccia: RGB
¢ IC del guidatore: HX8238
¢luminosità ((cd/m2) : 300
¢ schermo touch: schermo touch capacitivo proiettato (PCAP)
Punto di rilevamento: 5 dita
Descrizione
SAEF TECHNOLOGY SF-TO350M-8840A-CT è un display a cristalli liquidi da 3,5 pollici che utilizza transistor a film sottile come componenti attivi e include pixel.3) pannello principale TN-LCD trasparente da 1 polliceLa risoluzione di questo pannello è di 320 (RGB) x 240 pixel, e può visualizzare fino a 167M colori.
SF-TO350M-8840A-CT è dotato di un touch screen PCAP, che è una struttura G + G. SF-TO350M-8840A-CT supporta l'interfaccia RGB e il touch screen è l'interfaccia IIC.
Il modulo LCD TFT SF-TO350M-8840A-CT è ampiamente utilizzato in dispositivi portatili come scatole nere, dispositivi intelligenti, POS mobili, lettori di cassa, telefoni portatili GPS, macchine per ordini portatili,analisi dei segnali, attrezzature di laboratorio desktop, sistemi di sicurezza, domotica, mini lettori audio e baby monitor.
Caratteristiche
| Prodotto: | 3Display TFT da 0,5 pollici |
| Risoluzione: | 320X240 punti |
| Lenti di copertura: | Personalizzabile |
| Interfaccia: | Interfaccia RGB |
| Numero di pin: | 54 pin |
| Schermo tattile: | Con PCAP touch screen |
| Luminanza superficiale: | 320 Cd/m2 |
| Direzione di visione: | Alle sei. |
| Il contorno Dim.: | 76.9x63.9x4.65 (mm) |
| Corrente di alimentazione della retroilluminazione: | 20 mA |
| Voltaggio di alimentazione della retroilluminazione: | 19.2 V |
| Collegamento: | ZIF FPC |
| Voltaggio di ingresso: | VDD+0,3 V |
| Tensione di alimentazione per logica: | 1.6~3.3 V |
| Temperatura di funzionamento: | -20 a 70 °C |
| Temperatura di conservazione: | -30 a 80 °C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compliance REACH e RoHS |
| Pin | Il simbolo | Funzione |
|---|---|---|
| 1 ~ 2 | LED- | Potenza per il catodo della retroilluminazione a LED |
| 3 ~ 4 | LED+ | Potenza dell'anodo di retroilluminazione LED |
| 5 ~ 7 | NC | Nessuna connessione |
| 8 | /RESET | Ripristino dell' hardware |
| 9 | SPENA | Chip selezione pin di interfaccia seriale |
| 10 | SPCLK | Pin di orologeria dell'interfaccia seriale (SPCK) |
| 11 | SPDAT | Pin di ingresso dati in modalità seriale (SPDA) |
| 12 ~ 19 | B0~B7 | Autobus dati |
| 20 ~ 27 | G0~G7 | Autobus dati |
| 28 ~ 35 | R0~R7 | Autobus dati |
| 36 | HSYNC | Segnale di sincronizzazione della linea |
| 37 | VSYNC | Segnale di sincronizzazione del quadro |
| 38 | DCLK | Segnale dot-clock e sorgente oscillatore |
| 39 ~ 40 | NC | Nessuna connessione |
| 41 ~ 42 | VCC | Fornitore di energia |
| 43~47 | NC | Nessuna connessione |
| 48 ~ 50 | SEL2~SEL0 | Pin di input per selezionare la modalità di interfaccia di input |
| 51 | NC | Nessuna connessione |
| 52 | DE | Display abilitare pin dal controller. Collegamento a VDDIO o a fluttuante se non utilizzato. |
| 53 | DGND | Pin di messa a terra del sistema dell'IC. |
| 54 | AVSS | Terratura per il circuito analogo. |
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
|---|---|---|---|---|---|
| Tensione di alimentazione per LCM | VCC | 1.6 | 2.8 | 3.3 | V. |
| Corrente di alimentazione per LCM | CPI | - | 8.6 | 15 | mA |
| Fornitura di PCAP | VDDT | 3.0 | 3.3 | 3.6 | V. |
| TICP | - E'un' altra cosa. | 45 | 68 | mA |

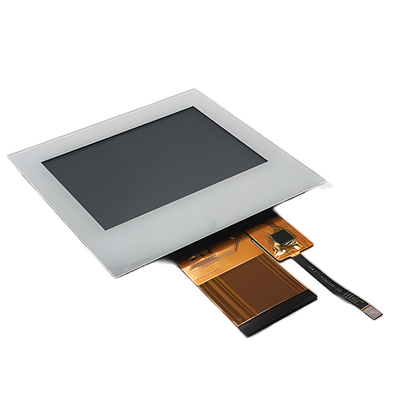

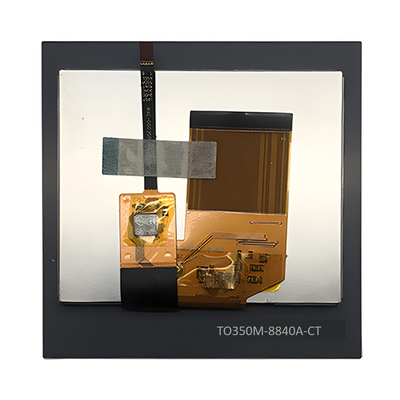

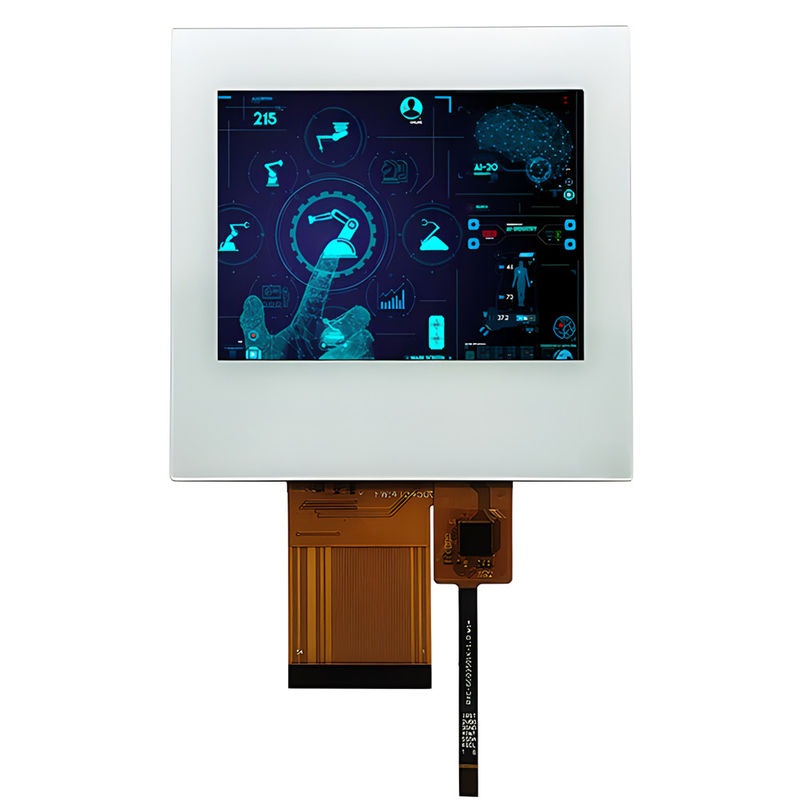

3.5" capacitivo touchscreen TFT, 3,5" TFT LCD Screen 320x240 RGB Interface Immagine del prodotto
