Dettagli:
|
| Prodotto: | Esposizione a 4,3 pollici di TFT LCD | Risoluzione: | pixel 480x800 |
|---|---|---|---|
| Interfaccia: | RGB | Direzione di visione: | Tutti gli angoli di visione (IPS) |
| touch screen: | Con il touch screen resistente | Luminanza di superficie: | 300 cd/m2 (personalizzabile) |
| IC del driver: | HX8369-A01 | Determinare tensione: | 2,8 V |
| Temperature operative.: | -20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| Connessione: | ZIF FPC (personalizzabile) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display TFT RGB a touchscreen resistivo,Display TFT RGB 480x800,Display TFT LCD RGB verticale |
||
4.3 pollici RGB TFT Display 480x800 pixel con touchscreen resistivoIntroduzione del prodotto
Rapida rassegna del prodotto
Dimensione: Display TFT IPS da 4,3 pollici
Risoluzione: 480 x 800 punti
Direzione di visione: IPS tutti gli angoli di visione
Interfaccia: RGB
¢ IC del driver:HX8369
¢Control-Board: No
¢luminosità (cd/m2): 300
¢ Touch Screen: Pannello tocco resistivo
Descrizione del prodotto
SAEF TECHNOLOGY SF-TC430S-8501A-T è un display TFT-LCD completo da 4,3 pollici con una risoluzione di 480x800 (480 pixel orizzontali x 800 verticali).La tensione di alimentazione (VCC) per l'azionamento del pannello LCD è di 2Questo modulo con touchscreen da 4,3 pollici può essere utilizzato per immagini a colori di alta qualità che richiedono un display TFT nei sistemi embedded.automatizzazione, GPS, attrezzature mediche, attrezzature industriali, attrezzature di sicurezza, ecc.
SF-TC430S-8501A-T è un TFT di tipo IPS-LCD con una luminosità di 300 cd/m2 (valore tipico), adatto per applicazioni che richiedono una retroilluminazione più luminosa.La luminosità della superficie può essere personalizzata a 1000 cd/m2Questo display TFT a touchscreen resistivo da 4,3 pollici può funzionare a temperature comprese tra -20 °C e +70 °C; la sua temperatura di conservazione è compresa tra -30 °C e +80 °C.
Informazioni sul prodotto
| Prodotto: | 4Display LCD TFT da 0,3 pollici |
| Risoluzione: | 480x800 pixel |
| Interfaccia: | RGB |
| Direzione di visione: | Tutti gli angoli di visione (IPS) |
| Schermo tattile: | Con schermo tattile resistivo |
| Luminanza superficiale: | 300 Cd/m2 (personalizzabile) |
| Controllo del driver: | HX8369-A01 |
| Tensione di guida: | 2.8 V |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Collegamento: | ZIF FPC (personalizzabile) |
| Rispetto: | Compliance REACH e RoHS |
4.3 pollici RGB TFT Display 480x800 pixel con touchscreen resistivoDisegno del prodotto
Definizione del pin
| - No, no, no. | Nome del pin | I/O | Descrizione |
| 1 | GND | Io... | Terreno |
| 2 | LEDA | O | Anodo a LED |
| 3 | LEDK | O | Catodo a LED |
| 4 | VCC | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 5 | IOVCC | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 6 | SDO | Io... | Segnale di ingresso seriale |
| 7 | SDI | Io... | Segnale di ingresso seriale |
| 8 | GND | Io... | Terreno |
| 9 | SCL_WR | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 10 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 11 | NC | Io... | NC |
| 12 | RISET | Io... | Segnale di ingresso LCM Reset |
| 13-20 | R0-R7 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 21-28 | G0-G7 | I/O | Visualizzazione dei dati di ingresso/uscita |
| Da 29 a 36 | B0-B7 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 37 | DE | Io... | Segnale di attivazione dati per l'interfaccia RGB |
| 38 | GND | Io... | Terreno |
| 39 | PLK | Io... | Segnale di orologio a punti per l'interfaccia RGB |
| 40 | GND | Io... | Terreno |
| 41 | HS | Io... | Segnale di sincronizzazione orizzontale di linea |
| 42 | VS | Io... | Segnale di sincronizzazione verticale del quadro |
| 43 | Identificazione | - | - |
| 44 | PWM | Io... | Questo perno è collegato al driver LED esterno. |
| 45-46 | GND | Io... | Terreno |
| 47 | U U | O | Pin del pannello touch |
| 48 | XL | O | Pin del pannello touch |
| 49 | YD | O | Pin del pannello touch |
| 50 | XR | O | Pin del pannello touch |
| 51 | GND | Io... | Terreno |
Caratteristiche della corrente continua
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | - | 25.6 | - | V. | Se=20 mA | - |
| Corrente di alimentazione | Se | - | 20 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | - | - | mW | - | |
| Intensità luminosa per LCM |
- |
- | 300 | - | Cd/m2 | Se=20mA | - |
| Uniformità per la CML | - | 80 | - | - | Percentuale | Se=20 mA | - |
| Colore della retroilluminazione | Bianco | ||||||

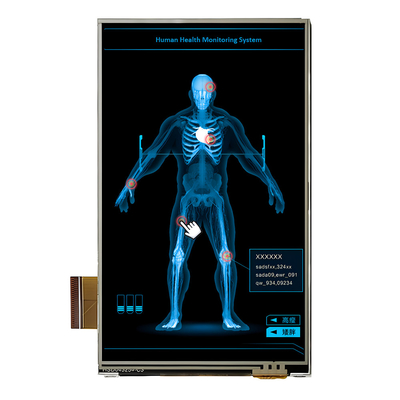

4.3 pollici RGB TFT Display 480x800 pixel con touchscreen resistivoImmagine del prodotto
Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea
SAEF Technology è un produttore leader a livello mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni, con dimensioni che vanno da 0,96" a 1".Rotonda da 22 pollici, 1,28" di diametro,1.44", 1.54", 1.77, 2", 2.1" rotondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (dimensioni diagonali dell'area attiva) e così via.In più, quasi ogni elemento è accettabile per derivare da elementi standard per soddisfare le esigenze dei clienti.
I display TFT SAEF sono qualificati secondo le norme industriali, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo,Tipo di barra TFT, LCD TFT a temperatura ampia. Questi display includono modalità paesaggio o ritratto.I display LCD SAEF TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen)Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile tra cui MCU, RGB, TTL, LVDS e MIPI DSI.I moduli SAEF TFT sono perfetti per una serie di applicazioni, tra cui il controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni, attrezzature mediche e così via.
