Dettagli:
|
| Prodotto: | 4Display TFT da 0,3 pollici | Risoluzione: | 480x272 |
|---|---|---|---|
| Direzione di visione: | IPS, tutti gli angoli di visione | IC del driver: | ST7283 |
| touch screen: | No (RTP e CTP facoltativi) | Numero di pin: | 40 perni |
| Connessione: | ZIF FPC 46 mm | Luminanza di superficie: | 500 cd/m2 (nits) |
| Tensione di funzionamento: | 3.3V | Interfaccia: | RGB |
| Temperature operative.: | 20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT da 480*272 pixel,Esposizione a 4 |
||

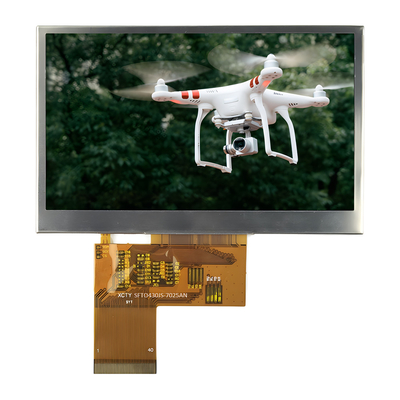

4.3 pollici IPS 480*272 pixel TFT LCD Display, RGB 4,3 pollici TFT Screen PRoduct Introduzione
Rapida rassegna del prodotto
Modulo LCD TFT da 4,3 pollici, modulo TFT da 4,3 pollici
Risoluzione: 480x272 punti
Direzione di visione: IPS, tutti gli angoli di visione
Interfaccia: RGB
Temperatura di funzionamento: -20°C a +70°C
¢IC del guidatore:ST7283
¢Control-Board: No
¢luminosità (cd/m2): 500
¢Framma attraverso buco: No
¢ Pannello sensoriale: schermo sensoriale resistente
Descrizione
Questo display RGB da 4,3 pollici ha una luminosità sufficiente e può fornire luminosità di 300nits, 500nits, 1000nits, 1500nits per uso interno o esterno.Grazie alla tecnologia IPS e ai 16 milioni di coloriSembra fantastico da ogni angolazione.
Questo display touchscreen utilizza il sensore tattile resistivo, che lo rende un'ottima scelta per l'uso all'aperto.
Questo monitor touchless da 4,3 pollici condivide la stessa uscita di pin dei nostri display touch resistivi e capacitivi.
Informazioni sul prodotto
| Prodotto: | 4Display TFT da 0,3 pollici |
| Risoluzione: | 480x272 |
| Luminanza superficiale: | 500 Cd/m2 (nit) |
| Direzione di visione: | IPS, tutti gli angoli di visione |
| Interfaccia: | RGB |
| Controllo del driver: | ST7283 |
| Numero di pin: | 40 pin |
| Schermo tattile: | No (RTP e CTP facoltativi) |
| Collegamento: | ZIF FPC 46 mm |
| tensione di funzionamento: | 3.3V |
| Temperatura di funzionamento: | Da 20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Durata di vita del LED: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS |
4.3 pollici IPS 480*272 pixel TFT LCD Display, RGB 4,3 pollici TFT Screen PRoduzioneDisegno
Definizione del pin
| - No, no, no, no. | Nome del pin | I/O | Descrizione |
| 1 | LED-K | Io... | Catodo a LED |
| 2 | LED-A | Io... | Anodo a LED |
| 3 | VSS | Io... | Terreno di potenza |
| 4 | VDD | Io... | Fonte di alimentazione |
| 5 - 12 | R00-R07 | Io... | Segnale di dati RED (LSB) |
| 13-20 | G00-G07 | Io... | Segnale di dati VERDE |
| 21-28 | R00-R07 | Io... | Segnale di dati blu (LSB) |
| 29 | VSS | Io... | Terreno di potenza |
| 30 | DLCK | Io... | Segnale dell' orologio per campionare ogni data |
| 31 | DISP | Io... | Visualizzazione del segnale ON/OFF |
| 32 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 33 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 34 | DE | Io... | Controllo abilitato dei dati di ingresso |
| 35 | NC | - | Apri |
| 36 | GND | Io... | Terreno di potenza |
| 37 | XR | Io... | PIN del pannello tattile |
| 38 | YD | Io... | PIN del pannello tattile |
| 39 | XL | Io... | PIN del pannello tattile |
| 40 | U U | Io... | PIN del pannello tattile |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 3.0-3.6 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 3.0 | 3.3 | 3.6 | V. | - |
| Corrente di alimentazione | IDD | - | TBD | - | mA | VDD = 3,3V, Ta = 25°C |
| Voltaggio di ingresso | HIV | 0.7VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.3VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - | TBD | - | mA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
Nota |
| Tensione di alimentazione | Vf | 20.3 | 22.4 | 24 | V. | Se=20mA | - |
| Corrente di alimentazione | Se | - | 20 | - | mA | - | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - | |
| Dissipazione di potenza | Pd | - | 448 | - | mW | - | |
| Intensità luminosa per LCM |
- |
- | 500 | - | Cd/m2 | Se=20mA | - |
| Uniformità per la CML | - | 70 | 75 | - | Percentuale | Se=20mA | - |
| Colore della retroilluminazione | Bianco | ||||||
