Dettagli:
|
| Prodotto: | Esposizione a 5 pollici di TFT LCD | Risoluzione: | 720x1280 punti |
|---|---|---|---|
| Interfaccia: | Mipi | touch screen: | Pcap |
| Direzione di visione: | IPS Tutti gli angoli di visione ((85/85/85/85) | Struttura del PCAP: | GFF |
| Regolatore LCD: | ILI9881C | Controller CTP: | GT5688 |
| Dimensione di vetro di copertura: | Personalizzabile | Numero di pin: | 25 perni |
| Connessione: | ZIF FPC | Luminanza di superficie: | 300 cd/m2 ((nits) |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Produttore di display TFT da 5 pollici,Tipo di ritratto PCAP TFT Display,Display TFT PCAP da 5 pollici |
||
5 pollici TFT Display Produttore, tipo ritratto 5 pollici PCAP TFT Display Introduzione
Caratteristiche
Informazioni sul prodotto
| Prodotto: | Display LCD TFT da 5 pollici |
| Risoluzione: | 720x1280 punti |
| Interfaccia: | MIPI |
| Direzione di visione: | IPS angolo di visione completo ((85/85/85/85) |
| Schermo tattile: | PCAP |
| Struttura del PCAP: | GFF |
| Controller CTP: | GT5688 |
| Controller LCD: | ILI9881C |
| Dimensione del vetro di copertura: | Personalizzabile |
| Collegamento: | ZIF FPC |
| Numero di pin: | 25 pin |
| Luminanza superficiale: | 300 Cd/m2 ((nits) |
| Durata di vita del LED: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS |
Display TFT da 5 pollici Produttore, tipo ritratto Display PCAP TFT da 5 pollici Display Display Drawing
Caratteristiche della corrente continua
Nota: una tensione superiore a questa può danneggiare il modulo.
Caratteristiche elettro-ottiche della retroilluminazione
1Uniformità = Min/Max * 100%
2. La durata di vita del LED è definita come segue:La luminosità finale è pari al 70% della luminosità originale;Metodo di misurazione: (X*Y: Area luminosa);
Caratteristiche ottiche
Condizioni di misura:1. Misura l'ambiente circostante: camera buia; 2. temperatura ambiente: 25±2°C; 3. 30 min. tempo di riscaldamento.
Definizione di pin LCD TFT
Pin1, LEDA LED Anodo
Pin2, catodo LEDK LED
Pin3, alimentazione VCC 2.8V
Pin4, IOVCC alimentazione 1.8V/2.8V Voltaggio
Pin 5, GND Power Ground.
Pin6, segnali di orologeria CLKP DSI-CLK+
Pin7, segnali CLKN DSI-CLK-orologio
Pin 8, GND Power Ground.
Pin9, D0N DSI-D0- segnali di dati
Pin10, segnali dati D0P DSI-D0+
Pin 11, GND Power Ground.
Segnali di dati pin12, D1N DSI-D1
Segnali di dati DSI-D1+
Pin14, GND Power Ground
Segnali di dati DSI-D2 con pin15, D2N NC
Segnali di dati DSI-D2+
Pin17, GND Power Ground
Segnali di dati DSI-D2 con pin18, D3N NC
Segnali di dati DSI-D2+
Pin20, GND Power Ground.
Pin21, TE Fornitore di alimentazione 2.8V
Pin22, LCD_ID
Pin23, RISET Registrazione selezionare pin
Pin24, GND Power Ground
Pin25, GND Power Ground
Definizione del pin CTP
Pin1, GND
Pin2, SDA - 2,8V
Pin3, SCL - 2,8V
Pin4, VDD - 3,3 V
Pin5, INT
Pin 6, RST

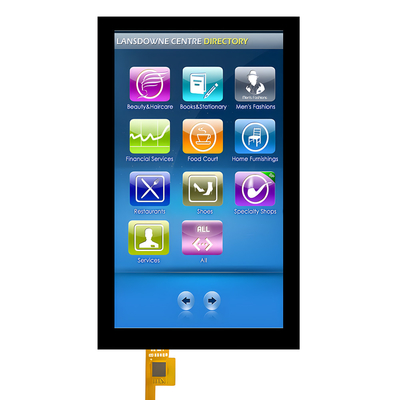

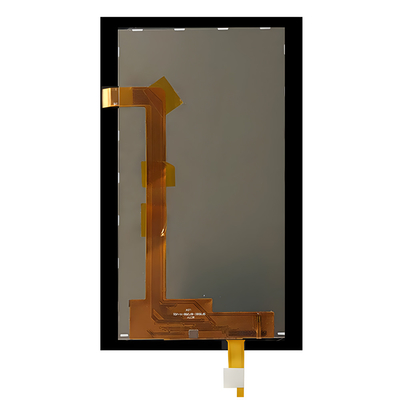

5 pollici TFT Display Manufacturer, Portrait Type 5 pollici PCAP TFT Display Image
Proiettore a tocco a capacità (PCAP)
La tecnologia touch del condensatore di proiezione (PCAP) fornisce una risposta rapida e sensibile e un livello di affidabilità professionale.Il touch screen capacitivo di proiezione di Saef Technology è stato progettato specificamente perPossiamo anche combinare touch screen PCAP con display a cristalli liquidi (LCD),che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
