Dettagli:
|
| Prodotto: | Display LCD RGB TFT da 8 pollici | Risoluzione: | 800 RGB x 600 |
|---|---|---|---|
| Direzione di visione: | TN 12 ore | Luminanza di superficie: | 250 cd/m2 ((nits) |
| interfaccia: | 24 bit RGB | Numero di pin: | 50 pin |
| Il contorno Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) | Area attiva: | 162.0(H) x 121,5 ((V) (mm) |
| touch screen: | RTP e CTP facoltativi | Trattamento superficiale: | Rivestimento duro ((3H) |
| Colori di visualizzazione: | 16,7 m. | Connessione: | Collegamento |
| Temperature operative.: | -20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 8 pollici di TFT LCD,Display LCD TFT TN 12 ore |
||

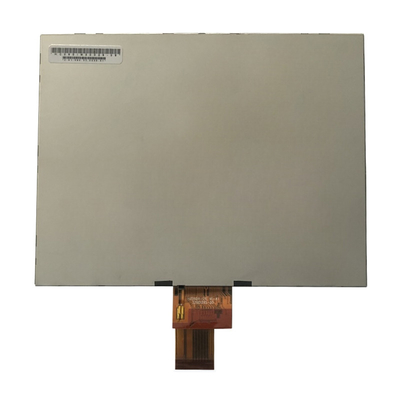

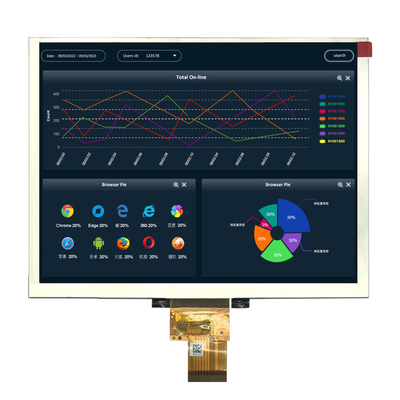

Display LCD TFT da 8 pollici 800x600 pixel TN RGB 12:00 Screen Introduzione al prodotto
SFTO800FC-7008AN TFT LCD Display è un display LCD TN da 8 pollici con una risoluzione di 800x600 pixel e un'interfaccia RGB da 24 bit.questo schermo TFT SFTO800FC-7008AN è azionato a 3.3V ((tensione di potenza), Vdd è da 3,0V a 3,6V.
SFTO800FC-7008AN è progettato con pannello touch capacitivo, IIC e interfaccia USB opzionale.Il touch LCD TFT SFTO800FC-7008AN è di buona qualitàCome display di livello industriale, questo prodotto è ampiamente utilizzato in applicazioni industriali e mediche, terminale POS, HMI, automazione domestica, sistema di sicurezza, ecc.
Caratteristiche
| Prodotto: | Display LCD TFT RGB da 8 pollici |
| Risoluzione: | 800 RGB X 600 |
| Luminanza superficiale: | 250 Cd/m2 ((nits) |
| Direzione di visione: | TN 12 ore |
| Interfaccia: | 24 bit RGB |
| Il profilo Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Numero di pin: | 50 pin |
| Area attiva: | 162.0(H) X 121,5 ((V) (mm) |
| Trattamento superficiale: | Rivestimento duro ((3H) |
| Collegamento: | Collegamento |
| Schermo tattile: | RTP e CTP facoltativi |
| Colori di visualizzazione: | 16.7 M |
| Temperatura di funzionamento: | -20°C a +70°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compliance REACH e RoHS |
>Questo display TFT da 8 pollici è un LCD TFT a matrice attiva a colori che utilizza un TFT di silicio amorfo (transistor a film sottile) come dispositivo di commutazione attivo.
>Questo display LCD PCAP TFT da 8 pollici presenta un design touchscreen capacitivo con vetro di copertura che può essere personalizzato in base alle esigenze del cliente.
>La gamma di colori tipica di questo schermo TFT da 8 pollici è del 50% Min.45%.
>Questo TFT LCD da 8 pollici ha un tempo di risposta tipico di 30 ms e un massimo di 35 ms.
> Questo display LCD TFT da 8 pollici 800x600 ha un rapporto di contrasto di Tipo:1000 Min:800.
>Questo monitor RGB TFT da 8 pollici può funzionare in un ampio intervallo di temperatura da -20 gradi a +70 gradi.
>Questo LCD TN TFT da 7 pollici è un prodotto verde e rispettoso dell'ambiente, RoHS & Halogen free.
>Questo touch monitor capacitivo da 8 pollici ha una bassa tensione di guida e un basso consumo di energia.
Display LCD TFT da 8 pollici 800x600 pixel TN RGB 12:00 Display Disegno del prodotto
Definizione del pin
Pin1-2 LEDA Anodo di luce posteriore
Pin3-4 LEDK Catodo di retroilluminazione
Pin5 GND Terreno
Pin6 VCOM Per l'ingresso VCOM DC esterno
Pin7 DVDD Potenza digitale
Pin8 MODE DE/SYNC selezionato
Segnale abilitato ai dati PIN9 DE
Segnale di sincronizzazione Pin10 VS Frame
Pin11 Segnale di sincronizzazione della linea HS
Pin12-19 B7-B0 Autobus dati
Pin20-27 G7-G0 Bus dati
Pin 28-35 R7-R0 Bus dati
Pin36 GND Ground
Pin37 DCLK Segnale di orologio a punti
Pin38 GND Ground
Pin39 L/R Sorgente di controllo della sequenza destra o sinistra.
Pin40 U/D Controllo di scansione del cancello su o giù
Pin41 VGH Potenza positiva per TFT
Pin42 VGL Potenza negativa per TFT
Pin43 AVDD Potenza analogica
Pin44 RESETGlobal reset signal pin.Active low per entrare in resetstate.suggerisco di collegare con un circuito di reset RC per la stabilità.normalmente tirare in alto.
Pin45 NC non collegato
Pin46 VCOM Per l'ingresso VCOM DC esterno
Pin47 DITHB Impostazione di attenuazione.DITH=H6 bit resolution;DITH=L8 bit resolution ((impostazione predefinita)
Pin48 GND Terreno
Pin49 NC Non collegato
Pin50 NC non collegato
Display LCD TFT da 8 pollici 800x600 pixel TN RGB 12:00
Impianti di fabbrica e certificati
Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea
SAEF Technology è un produttore leader a livello mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni, con dimensioni che vanno da 0,96" a 1".Rotonda da 22 pollici, 1,28" di diametro,1.44", 1.54", 1.77, 2", 2.1" rotondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4"rotondo, 3.5", 3.6"rotondo, 3.7", 4"rotondo, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (dimensioni diagonali dell'area attiva) e così via.Ci sono più di 300 modelli standard TFT elencati su questo sito webInoltre, quasi tutti gli elementi sono ammissibili per essere derivati dagli elementi standard per soddisfare le esigenze dei clienti.
I display TFT SAEF sono qualificati secondo le norme industriali, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo,Tipo di barra TFT, LCD TFT a temperatura ampia. Questi display includono modalità paesaggio o ritratto.I display LCD SAEF TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen)Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile tra cui MCU, RGB, TTL, LVDS e MIPI DSI.I moduli SAEF TFT sono perfetti per una serie di applicazioni, tra cui il controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni, attrezzature mediche e così via.
