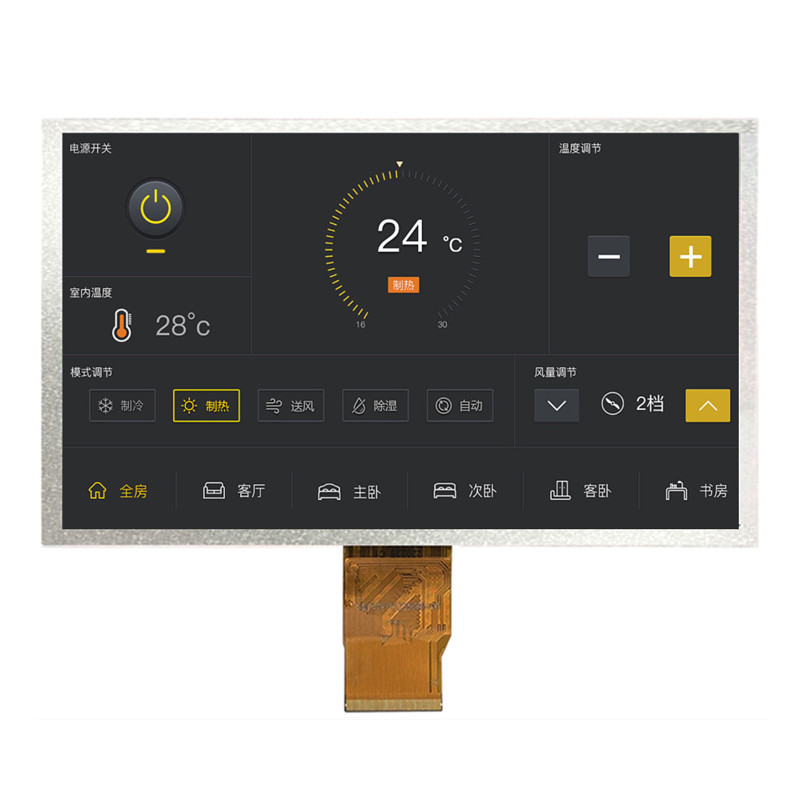

7 pollici 40 pin LVDS TFT LCD Display CTP schermo opzionale 1024x600 pixel

7 pollici TFT 40 pin LVDS LCD Display Fabbrica di fornitura 1024x600 pixel Screen Introduzione al prodotto

SFTO700XC-7052AN TFT LCD display è uno schermo a angolo di visione completo tipo IPS da 7 pollici con risoluzione di 1024x600 pixel.questo schermo TFT SFTO700XC-7052AN è a 3.3V ((tensione di potenza), Vdd è da 3,0V a 3,6V.

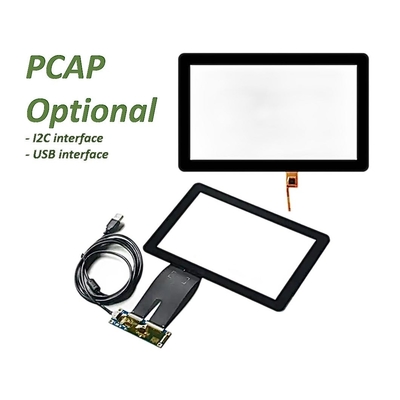

SFTO700XC-7052AN è progettato con pannello touch capacitivo, IIC e USB interfaccia opzionale.Il touch LCD TFT SFTO700XC-7052AN è di buona qualitàCome display di livello industriale, questo prodotto è ampiamente utilizzato in applicazioni industriali e mediche, terminale POS, HMI, automazione domestica, sistema di sicurezza, ecc.

Caratteristiche

>Questo display TFT da 7 pollici è un LCD TFT a matrice attiva a colori che utilizza un TFT di silicio amorfo (transistor a film sottile) come dispositivo di commutazione attivo.

>Questo display LCD PCAP TFT da 7 pollici presenta un design touchscreen capacitivo con vetro di copertura personalizzabile in base alle esigenze del cliente.

>La gamma di colori tipica di questo schermo TFT da 7 pollici è del 50% Min.45%.

>Questo TFT LCD da 7 pollici ha un tempo di risposta tipico di 30 ms e un massimo di 35 ms.

>Questo display LCD TFT da 7 pollici 1024x600 ha un rapporto di contrasto di Tipo:1000 Min:800.

>Questo monitor TFT LVDS da 7 pollici può funzionare in un ampio intervallo di temperatura da -20 gradi a +70 gradi.

>Questo LCD IPS TFT da 7 pollici è un prodotto verde e rispettoso dell'ambiente, RoHS & Halogen free.

>Questo touch monitor capacitivo da 7 pollici ha una bassa tensione di guida e un basso consumo di energia.

7 pollici TFT 40 pin LVDS LCD Display fornitura di fabbrica 1024x600 pixel Display Disegno del prodotto

Definizione del pin

Nota 1:

se i dati di ingresso LVDS sono di 6 bit, selb deve essere impostato su high;

se i dati di ingresso LVDS sono di 8 bit, selb deve essere impostato su low;

Nota 2:

Quando CABC_EN=00, CABC OFF.

Quando CABC_EN=01, immagine dell'interfaccia utente.

Quando CABC_EN=10, immagine ferma.

Quando CABC_EN=11, immagine in movimento.

Quando CABC spento, non collegare DIMO, altrimenti collegarlo alla retroilluminazione

Nota 3:

Quando L/R=0 impostato da destra a sinistra direzione di scansione.

Quando L/R=1 impostato da sinistra a destra direzione di scansione.

Quando U/D=0 imposta la direzione di scansione da alto a basso.

Quando U/D=1 imposta la direzione di scansione da basso a alto

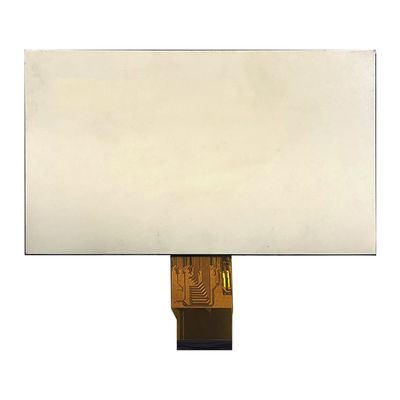

7 pollici TFT 40 pin LVDS LCD Display Fabbrica di fornitura 1024x600 pixel Screen Immagine del prodotto

Impianti di fabbrica e certificati

Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea

SAEF Technology è un produttore leader a livello mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni, con dimensioni che vanno da 0,96" a 1".Rotonda da 22 pollici, 1,28" di diametro,1.44", 1.54", 1.77, 2", 2.1" rotondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4"rotondo, 3.5", 3.6"rotondo, 3.7", 4"rotondo, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (dimensioni diagonali dell'area attiva) e così via.Ci sono più di 300 modelli standard TFT elencati su questo sito webInoltre, quasi tutti gli elementi sono ammissibili per essere derivati dagli elementi standard per soddisfare le esigenze dei clienti.

I display TFT SAEF sono qualificati secondo le norme industriali, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo,Tipo di barra TFT, LCD TFT a temperatura ampia. Questi display includono modalità paesaggio o ritratto.I display LCD SAEF TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen)Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile tra cui MCU, RGB, TTL, LVDS e MIPI DSI.I moduli SAEF TFT sono perfetti per una serie di applicazioni, tra cui il controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni, attrezzature mediche e così via.
