Dettagli:
|
| Prodotto: | Display LCD TFT da 7 pollici | Temperature operative.: | -30°C a +75°C |
|---|---|---|---|
| Luminanza di superficie: | 1000 cd/m2 ((nits) | Risoluzione: | 1024 RGB x 600 |
| interfaccia: | RGB | Numero di pin: | 50 pin |
| Direzione di visione: | IPS, tutti gli angoli di visione (85/85/85/85) | Il contorno Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Area attiva: | 154.21 ((H) x85.92 ((V) (mm) | touch screen: | CTP facoltativo |
| Trattamento superficiale: | Rivestimento duro ((3H) | Colori di visualizzazione: | 16,7 m. |
| Connessione: | Collegamento | Temperatura di stoccaggio.: | -30°C a +80°C |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | esposizione di 1024x600 TFT LCD,Display LCD TFT da 50 pin |
||

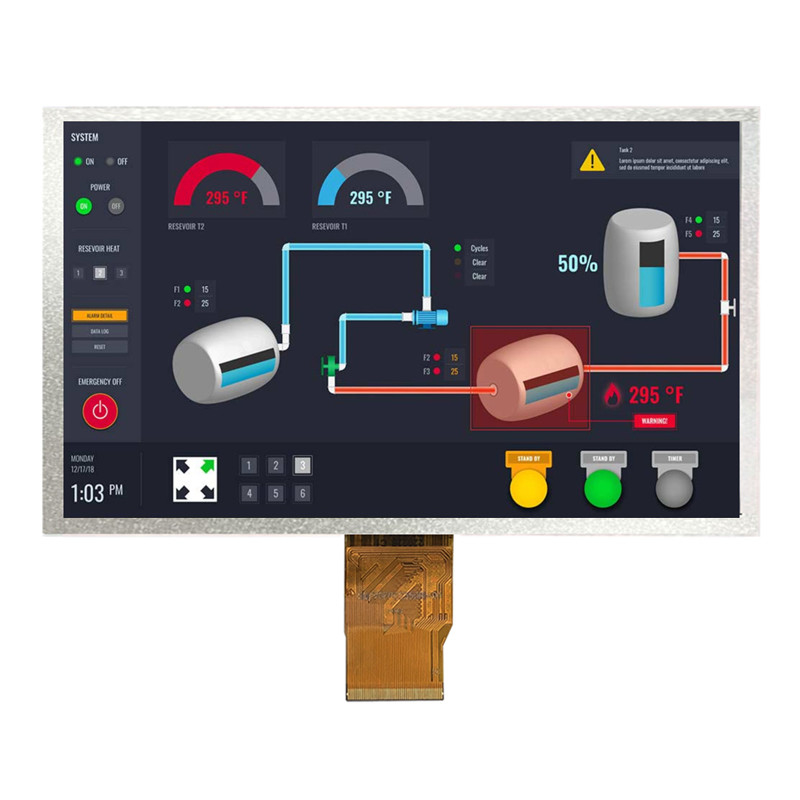

Display LCD TFT da 7 pollici a temperatura ampia 1024x600 HMI Screen RGB 50 pin Introduzione al prodotto
SFTO700XC-7026AN TFT Display LCD è uno schermo a angolo di visione completo tipo IPS da 7 pollici con risoluzione di 1024x600 pixel.questo schermo TFT SFTO700XC-7026AN è azionato a 3.3V ((tensione di potenza), Vdd è da 3,0V a 3,6V.
Questo modulo TFT LCD SFTO700XC-7026AN è dotato di luminosità 1000cd/m2.Il touch LCD TFT SFTO700XC-7026AN è di buona qualitàCome display di livello industriale, questo prodotto è ampiamente utilizzato in applicazioni industriali e mediche, terminale POS, HMI, automazione domestica, sistema di sicurezza, ecc.
| Prodotto: | Display LCD TFT da 7 pollici |
| Luminanza superficiale: | 1000 Cd/m2 ((nits) |
| Temperatura di funzionamento: | -30°C a +75°C |
| Temperatura di conservazione: | -30°C a +80°C |
| Numero di pin: | 50 pin |
| Risoluzione: | 1024 RGB X 600 |
| Interfaccia: | RGB |
| Direzione di visione: | IPS, angolo di visione completo (85/85/85/85) |
| Area attiva: | 154.21 ((H) x85.92 ((V) (mm) |
| Il profilo Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Schermo tattile: | CTP facoltativo |
| Colori di visualizzazione: | 16.7 M |
| Trattamento superficiale: | Rivestimento duro ((3H) |
| Collegamento: | Collegamento |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compliance REACH e RoHS |
Caratteristiche
Questo display TFT da 7 pollici è un LCD TFT a matrice attiva a colori che utilizza TFT di silicio amorfo (ThinFilm Transistors) come dispositivi di commutazione attivi.

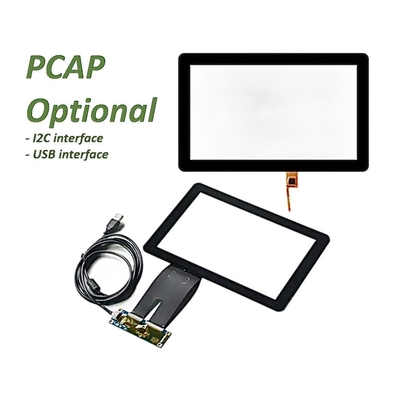

Questo display LCD PCAP TFT da 7 pollici è progettato con schermo touch capacitivo, il vetro di copertura può essere personalizzato come richiesto dal cliente.
Questo schermo TFT da 7 pollici è con Color Gamut Typ. 50% Min.45%.
Il tempo di risposta di questo LCD TFT da 7 pollici è di tipo 30ms, massimo 35ms.
Questo display TFT da 7 pollici 1024x600 ha un rapporto di contrasto di Typ:1000 Min:800.
Questo TFT RGB da 7 pollici funziona a temperature ampie che vanno da -30 gradi a +75 gradi.
Display LCD TFT da 7 pollici a temperatura ampia 1024x600 HMI Screen RGB 50 pin Disegno del prodotto
Specifiche elettriche del modulo LCD
Definizione del pin
I: input, O: output, P: potenza
Nota 1: selezionare la modalità DE/SYNC. Normalmente tirare in alto.Quando si seleziona la modalità DE, MODE=1 ¢, VS e HS devono tirare in alto.Quando si seleziona la modalità SYNC, MODE= ¢0 ¢, DE deve essere messa a terra.
Nota 2: Quando vengono inseriti dati RGB a 18 bit, i due bit più bassi di dati R, G e B devono essere conteggiati.
Nota 3: i dati devono essere bloccati sul bordo di caduta del DCLK

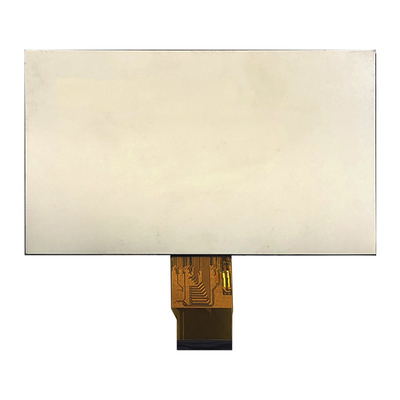

Display LCD TFT da 7 pollici a temperatura ampia 1024x600 HMI Screen RGB 50 pin Immagine del prodotto
Impianti di fabbrica e certificati
Produttore di moduli di visualizzazione LCD TFT - più di 300 prodotti standard TFT in linea
SAEF Technology è un produttore leader a livello mondiale di display LCD TFT con sede in Cina. SAEF offre una vasta gamma di prodotti di moduli di display TFT di piccole e medie dimensioni, con dimensioni che vanno da 0,96" a 1".Rotonda da 22 pollici, 1,28" di diametro,1.44", 1.54", 1.77, 2", 2.1" rotondo, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4"rotondo, 3.5", 3.6"rotondo, 3.7", 4"rotondo, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" e 28" TFT (dimensioni diagonali dell'area attiva) e così via.Ci sono più di 300 modelli standard TFT elencati su questo sito webInoltre, quasi tutti gli elementi sono ammissibili per essere derivati dagli elementi standard per soddisfare le esigenze dei clienti.
I display TFT SAEF sono qualificati secondo le norme industriali, compresi i moduli TFT-LCD standard, IPS TFT, TFT LCD ad alta luminosità (display leggibile alla luce solare), pannelli TFT con schede di controllo,Tipo di barra TFT, LCD TFT a temperatura ampia. Questi display includono modalità paesaggio o ritratto.I display LCD SAEF TFT sono disponibili in varie risoluzioni, nonché schermi touch opzionali in tecnologia resistiva e capacitiva proiettata (PCAP touch screen)Molti dei nostri moduli di visualizzazione TFT hanno più di un'interfaccia disponibile tra cui MCU, RGB, TTL, LVDS e MIPI DSI.I moduli SAEF TFT sono perfetti per una serie di applicazioni, tra cui il controllo industriale, macchina da caffè, attrezzature mediche, sistema POS, automazione, navigatore GPS, biancheria, controllo dell'energia, telecomunicazioni, attrezzature mediche e così via.
