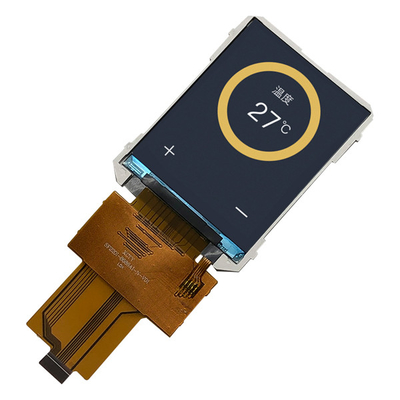

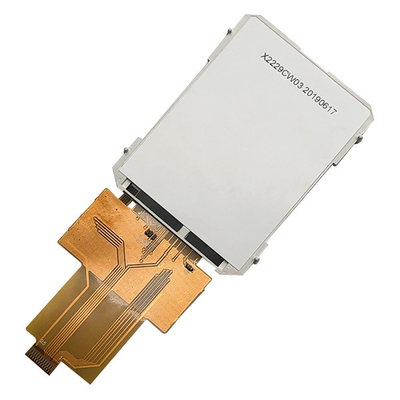

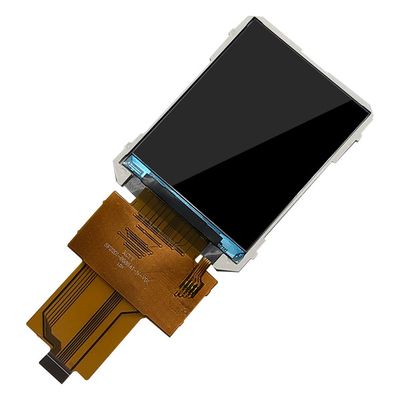

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, produttore cinese di TFT

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, Cina produttore TFT Introduzione del prodotto

SF-TC220I-8686A1-Nè un display LCD LCD a colori diagonali da 2,2 pollici QCIF 170x220 TFT. è facilmente controllato da MCU. Questo LCD TFT da 2,2 pollici senza touch screen (opzionale) può essere utilizzato in sistemi embedded,dispositivo industriale, sicurezza e apparecchiature portatili che richiedono visualizzazione in alta qualità e immagine colorata.le coppie di coda FFC/FPC con prese di presa facili da trovare.

SF-TC220I-8686A1-N ha molti progetti opzionali a causa dei vari ambienti di applicazione. supporta i test EMI e i test di affidabilità severe, con e senza pannello touch resistivo,con / senza schermo touch capacitivo, maggiore luminosità fino a 1000 nits.

Caratteristiche:

FAQ:

Posso avere un ordine di campione?

R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.

D2: e il tempo di consegna?

A: per i prodotti non disponibili, immediatamente i campioni in magazzino. 1-1,5 settimane per la ricostruzione dei campioni. 4-6 settimane per la produzione in serie. per i prodotti di design, 2-3 giorni per la proposta di disegno di conto;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.

Q3. Avete un limite di MOQ per l'ordine di campione e produzione?

A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore al MOQ MP per ordine trail-run / PP-run.

Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?

R: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.

Q5. Come procedere con un ordine di modulo LCD?

R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.

In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.

In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.

In quarto luogo organizziamo la produzione.

D. Posso stampare il mio logo sul prodotto LCD?

A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.

Q7: Offri garanzia per i prodotti?

R: Sì, offriamo 1 anno di garanzia ai nostri prodotti.

D8: Come si fa a gestire il difettoso?

A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.

In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione inclusa la chiamata secondo la situazione reale.

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, China TFT produttore Disegno del prodotto

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Touch Panel Screen, Cina produttore TFT Introduzione del prodotto

Impianti di fabbrica e certificati

schermo LCD touch - touch
1.1 schermo touch resistivo
Prima dell'avvento dell'iPhone, gli schermi touch resistivi erano usati quasi esclusivamente, che utilizzavano il sensore di pressione per il controllo del rilevamento del contatto,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.

La parte principale dello schermo touch resistivo è costituita da un film resistivo che si adatta molto bene alla superficie del display, che è un film composito a più strati,con una superficie inferiore o uguale a 20 m2,, e la superficie è rivestita da uno strato conduttivo di ossido metallico trasparente (resistenza conduttiva trasparente), ricoperto da uno strato di indurimento della superficie esterna,strato di plastica liscia e antirughe, e la sua superficie interna è anche rivestita da un rivestimento,e ci sono molti piccoli (meno di 1/1000 pollice) punti di isolamento trasparenti tra loro per separare i due strati di isolamento strato conduttivoQuando il dito tocca lo schermo, i due strati di strati conduttivi sono in contatto al punto di contatto, e la resistenza cambia, generando un segnale nelle direzioni X e Y.che viene quindi inviato al controller touch screenIl controller rileva questo contatto, calcola la posizione di (X,Y) e simula il comportamento del mouse in base alla posizione ottenuta.Questo è il principio più basilare della tecnologia resistiva touch screen.

Il touch screen utilizzato dall'autore è un touch screen resistivo, e il suo chip di controllo touch screen è XPT2046 (sul retro del display LCD U1 è il chip).XPT2046 è un controller touchscreen a 4 fili (comunicazione SPI) con un convertitore A/D di approssimazione passo per passo di 125KHz a risoluzione di 12 bit. XPT2046 supporta le interfacce I/O a bassa tensione da 1,5V a 5,25V.e oltre a misurare la pressione applicata sullo schermo touchL'intervallo di temperatura di esercizio è di -40°C a +85°C.

Il chip è pienamente compatibile con ADS7843 e ADS7846, e si può fare riferimento alla scheda dati di questi due chip per l'uso dettagliato di questo chip.
Nota:

(1) Quando si utilizza il chip XPT2046, utilizzare direttamente la comunicazione SPI (sia software che hardware) per leggere l'alta uscita di dati a 12 bit dal terminale MISO,e poi leggere le coordinate X e Y attraverso le operazioni di conversione e filtraggio delle coordinate■ (Questo può essere visto nel processo di programmazione)

(2) A causa delle sue particolari proprietà fisiche, l'uso di base di uno schermo touch resistivo richiede la taratura dell'errore touch,ma i dati di taratura dello schermo resistivo dello stesso tipo di LCD sono approssimativi;

(3) A causa dell'esistenza di un meccanismo che deve essere calibrato per gli schermi touch resistivi, è generalmente necessario calibrarlo prima dell'uso.possiamo usare 24CXX (EEPROM) per salvare i parametri di compensazione di taratura, e poi non abbiamo bisogno di ricalibrare ogni volta che accendiamo il computer; (come ultima risorsa, considerando il costo,è effettivamente possibile salvare i dati di taratura in flash - non molto raccomandato);

Vantaggi dello schermo touch resistivo: alta precisione, basso prezzo, forte capacità anti-interferenza e buona stabilità.
Svantaggi dello schermo touch resistivo: facile da graffiare, trasmissione della luce non molto buona e non supporta il multi-touch.altrimenti lo spostamento non è piccolo)

1.2 schermo touch capacitivo
Al giorno d'oggi, quasi tutti gli smartphone, compresi i tablet, utilizzano lo schermo capacitivo come touch screen, lo schermo capacitivo è l'uso di sensori del corpo umano per il controllo del rilevamento del contatto,Nessun contatto diretto o solo leggero contatto, rilevando la corrente indotta per localizzare le coordinate tattili.

Esistono due tipi principali di schermi touch capacitivi:

1. schermo touch capacitivo capacitivo.

La tecnologia a touchscreen capacitivo di superficie utilizza ITO (indioossido di stagno,una pellicola conduttiva trasparente per rilevare il comportamento tattile della superficie dello schermo attraverso il rilevamento del campo elettricoMa i touchscreen capacitivi a superficie hanno alcune limitazioni, possono riconoscere solo un dito o un tocco.

2Proiettato su schermo touch capacitivo.

Gli schermi touch capacitivi proiettati sono sensori che utilizzano elettrodi touch screen per emettere linee di campo elettrostatico.Ci sono due tipi di capacità che sono generalmente utilizzati nella tecnologia di rilevamento capacitivo proiettato: autocapacità e capacità di interazione.

L'autocapacità, nota anche come capacità assoluta, è il metodo più utilizzato, e l'autocapacità di solito si riferisce alla capacità composta da un elettrodo di scansione e terra.Sulla superficie del vetro, ci sono elettrodi di scansione trasversali e longitudinali di ITO, e tra questi elettrodi e il terreno formano un polo capacitivo.un condensatore viene aggiunto in parallelo al circuito, modificando così la capacità complessiva della linea di scansione.

La capacità di interazione, nota anche come capacità di spannatura, forma una capacità all'intersezione degli elettrodi ITO trasversali e longitudinali sulla superficie del vetro.Il metodo di scansione della capacità interattiva è quello di scansionare il cambiamento di capacità ad ogni intersezione per determinare la posizione del punto di contattoQuando viene toccato, influisce sull'accoppiamento degli elettrodi adiacenti, cambiando così la capacità all'intersezione,e il metodo di scansione della capacità interattiva può rilevare il valore di capacità di ogni intersezione e il cambiamento di capacità dopo aver toccato, quindi richiede un tempo di scansione più lungo rispetto al metodo di scansione dell'autocapacitanza, e ha bisogno di scansionare e rilevare elettrodi X * Y. Attualmente, i touch screen di smartphone, tablet, ecc.,tutti utilizzano la tecnologia capacitiva interattiva. (L'LCD della scheda dell'autore è un touchscreen capacitivo)

Lo schermo touch capacitivo trasmissivo utilizza due colonne di elettrodi nelle colonne verticale e orizzontale per formare una matrice di rilevamento al senso del tatto.l'elettrodo dell'asse X e l'elettrodo dell'asse YL'elettrodo nella foto è in realtà trasparente, ed è qui per la comodità di tutti.la precisione e la risoluzione dello schermo capacitivo dell'elettrodo trasparente negli assi X e Y sono correlate al numero di canali negli assi X e Y, e più canali, maggiore è la precisione.
