Ritratto Display LCD TFT da 1,77 pollici SPI 128x160 ST7735 Driver Touch Screen Opzionale, LCD TFT da 1,77 pollici

Ritratto Display LCD TFT da 1,77 pollici SPI 128x160 ST7735 Driver Touch Screen Opzionale, LCD TFT da 1,77 pollici Descrizione del prodotto

SFTO177DG-7062A-Nè una modalità ritratto da 1,77 polliciModulo LCD TFT con risoluzione di 128x160 punti. Supporta interfaccia mpu 8 bit, ampiamente utilizzato in dispositivi portatili, dispositivi medici e alcuni altri dispositivi elettronici di piccola dimensione. SFTO177DG-7062A-N Il modulo FT LCD è integrato con IC ST7735 (compatibile con IC ILI9163V). la tensione di alimentazione per analogico (Vcc) varia da 2.6V a 3.3V, valore tipico 2.8V. Questo modulo è dotato di pannello di superficie anti-abbagliamento,direzione di vista ore 12Inversione della scala dei grigi alle sei.

SF-TS177H-8784A-NIl modulo è in modalità ritratto TFT-LCD ed è disponibile anche per l'opzione touch screen resistivo la cui parte no.SFTO177DG-7062A-TLe temperature di lavoro vanno da -20°C a +70°C; le temperature di conservazione vanno da -30°C a +80°C.

FAQ:
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.
D2: e il tempo di consegna?
A: per i prodotti non disponibili, immediatamente i campioni in magazzino. 1-1,5 settimane per la ricostruzione dei campioni. 4-6 settimane per la produzione in serie. per i prodotti di design, 2-3 giorni per la proposta di disegno di conto;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore al MOQ MP per ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
D. Posso stampare il mio logo sul prodotto LCD?
A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo 1 anno di garanzia ai nostri prodotti.
D8: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione inclusa la chiamata secondo la situazione reale.

Ritratto Display LCD TFT da 1,77 pollici SPI 128x160 ST7735 Driver Touch Screen Opzionale, LCD TFT da 1,77 pollici Disegno del prodotto

Descrizione del pin

1 NC NC

2 Sistema GND a terra

3 BL_K Catodo LED a retroilluminazione.

4 BL_A Athode LED a retroilluminazione.

5 Sistema GND a terra

6 RESET Reset Pin del segnale (Low è attivato)

7 RS Dati o comando selezionare il pin.

8 SDA PIN di ingresso/uscita di dati seriali

9 SCK Interfaccia seriale

10 IOVCC Fornitore di alimentazione

11 VCC Fornitore di alimentazione

12 Chip CS selezionato (Low è abilitato)

13 Sistema GND

14 NC NC

Codice iniziale:

// ST7735S+HSD177
ScriviCom ((0x11);
Ritardo ((120); // Ritardo 120ms
Per il calcolo della velocità di immagine
WriteComm ((0xB1));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB2));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB3));
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
Per il controllo della velocità di scatto
WriteComm ((0xB4); //Inversione dei punti
WriteData ((0x03));
ScrivereComm(0xC0);
WriteData ((0x62));
WriteData ((0x02));
WriteData ((0x04));
ScrivereComm(0xC1);
WriteData ((0XC0));
ScrivereComm(0xC2);
WriteData ((0x0D);
ScrivereDati ((0x00);
ScrivereComm(0xC3);
WriteData ((0x8D);
ScrivereData ((0xEA);
ScrivereComm(0xC4);
WriteData ((0x8D);
ScrivereData ((0xEE);
Sequenza di potenza ST7735S
WriteComm ((0xC5); // VCOM
WriteData ((0x0D);
WriteComm(0x36); //MX, MY, modalità RGB
WriteData ((0xC8));
- S.T.7735S - Sequenza gamma
ScrivereComm(0xE0);
WriteData ((0x0A);
WriteData ((0x1F);
ScrivereDati ((0x0E);
ScrivereDati ((0x17));
WriteData ((0x37));
WriteData ((0x31));
WriteData ((0x2B);
WriteData ((0x2E);
WriteData ((0x2C);
WriteData ((0x29));
WriteData ((0x31));
WriteData ((0x3C);
ScrivereDati ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
ScrivereComm(0xE1);
WriteData ((0x0B);
WriteData ((0x1F);
ScrivereDati ((0x0E);
ScrivereData ((0x12);
ScrivereDati ((0x28);
WriteData ((0x24));
WriteData ((0x1F);
WriteData ((0x25));
WriteData ((0x25));
WriteData ((0x26));
ScrivereDati ((0x30);
WriteData ((0x3C);
ScrivereDati ((0x00);
WriteData ((0x05));
WriteData ((0x03));
WriteData ((0x0D);
Sequenza gamma ST7735S
WriteComm ((0x3A); // modalità 65k
WriteData ((0x05));
WriteComm ((0x29); // Visualizzazione su

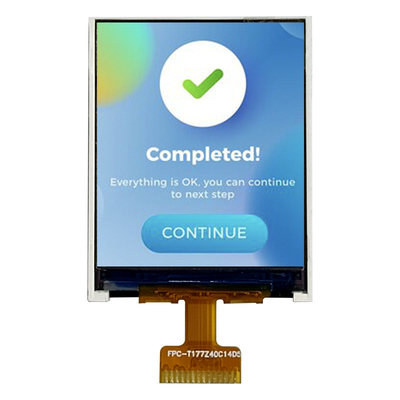

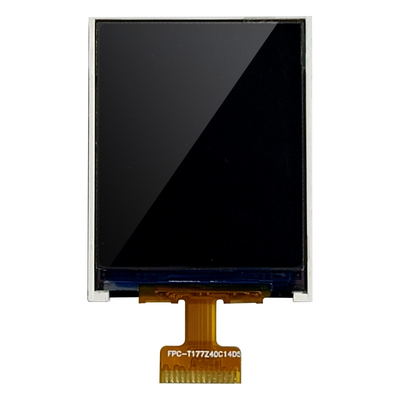

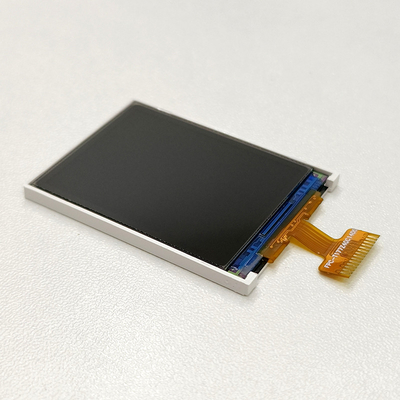

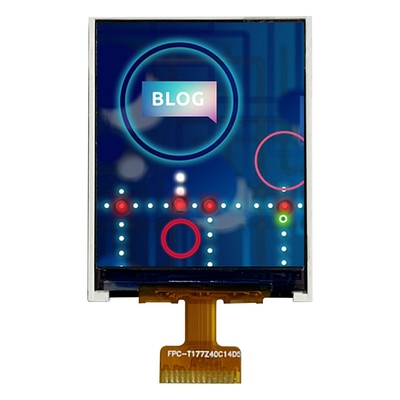

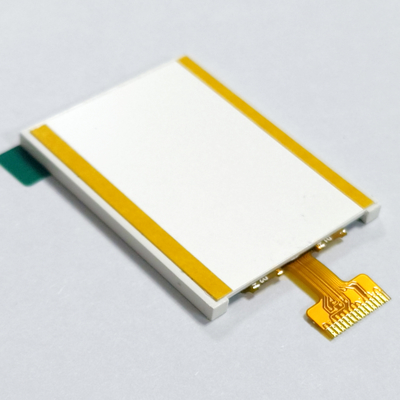

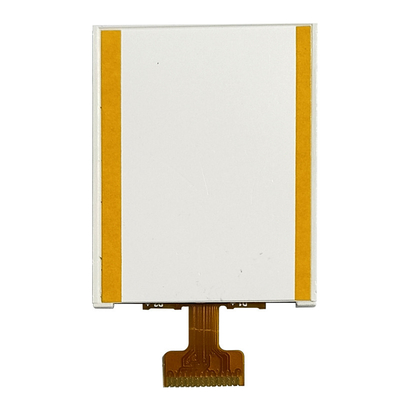

Ritratto Display LCD TFT da 1,77 pollici SPI 128x160 ST7735 Driver Touch Screen Opzionale, TFT LCD da 1,77 pollici Immagine del prodotto
