Display LCD TFT da 3,5 pollici con interfaccia MCU ILI9488, display LCD TFT touch panel capacitivo da 3,5 pollici Descrizione della visualizzazione
Saef Tech SFTO350PY-7118ACT è un modulo LCD TFT da 3,5 pollici di diagonale con risoluzione HVGA 320x480 pixel.
Dettagli rapidi del prodotto:
1. Dimensioni LCD: TFT da 3,5 pollici
2. Risoluzione: 320x480
3. Angolo di visione: 12 in punto
4. Dimensione contorno: 55,26*84,69*2,1 mm
5. IC driver: ILI9488
6. Tipo di interfaccia: MCU
7. Touch Panel: con o senza Touch Panel resistivo opzionale
8. Temperatura: superiore da -20°C a +70°C; Tst da -30°C a +80°C
Caratteristiche del prodotto:
1. SFTO350PY-7118ACT è un modulo LCD TFT con diagonale da 3,5 pollici, 320xRGBx480, display LCD TFT a colori.
2. Questo modulo supporta l'interfaccia MCU. Il modello SFTO350PY-7118ACT ha dimensioni del modulo di 55,26*84,69 mm e dimensioni dell'area attiva di 48,96 x 73,44 mm;
3. SFTO350PY-7118ACT è integrato con il controller ILI9488 sul modulo e la sua tensione di alimentazione logica varia da 2,6 V a 3,3 V.
4. Può funzionare a temperature comprese tra -20 ℃ e +70 ℃; le sue temperature di conservazione vanno da -30 ℃ a +80 ℃.
5. SFTO350PY-7118ACT è un modulo LCD in modalità verticale, con luminanza di 200 cd/m2. Se desideri utilizzarlo in modalità orizzontale o aumentare la luminanza, contattaci per ulteriore supporto tecnico.
6. Questo modulo LCD TFT da 3,5" funziona bene per dispositivi GPS, terminali POS, lettori di contanti, scanner, domotica, telefoni per conferenze, analizzatori, elettrodomestici, domotica, sistemi di sicurezza, ecc.
| Prodotto: | Schermo LCD TFT da 3,5 pollici | Schermo tattile: | Con CTP |
|---|---|---|---|
| Tocco capacitivo: | Vetro di copertura standard e personalizzato opzionale | Risoluzione: | 320x480 punti |
| Direzione di visualizzazione: | 12:00 | Interfaccia: | MCU&SPI |
| Numero perno: | 32 perni | Connessione: | Tappo (personalizzabile) |
| Luminanza della superficie: | 300cd/m2 (nits) | Durata del LED: | 40.000 ore |
| Conformità: | Conforme a REACH e RoHS | Certificazione: | ISO9001:2015 e ISO14001:2015 |

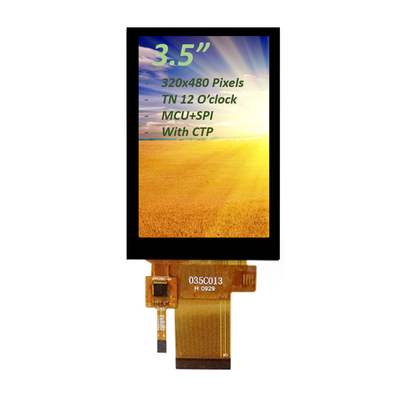

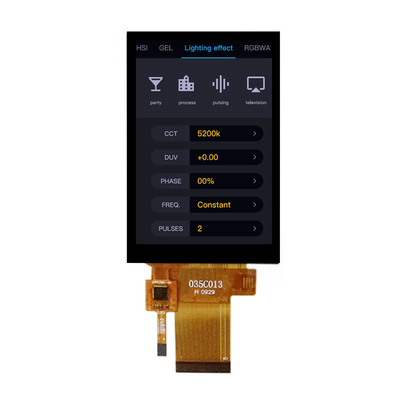

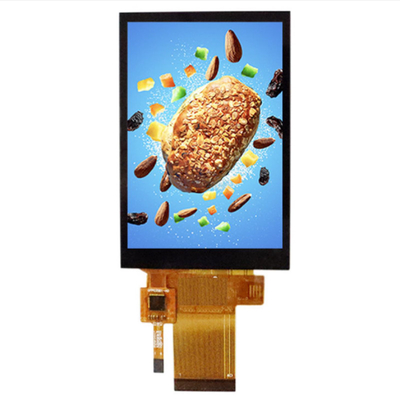

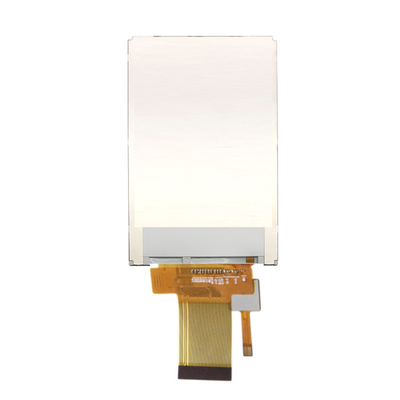

Display LCD TFT da 3,5 pollici con interfaccia MCU ILI9488, display LCD TFT touch panel capacitivo da 3,5 polliciImmagine del prodotto
Specifiche ottiche
| Articolo | Simbolo | Condizione | minimo | Tipo | Massimo | Unità | |
| Luminanza bianca (centro) | Liv |
Θ=0 Normale Angolo di visione IBL=120mA |
-- | 300 | -- | cd/m2 | |
| Tempo di risposta | Tr+Tf | -- | 20 | 40 | SM | ||
| Rapporto di contrasto | CR | -- | 500 | -- | -- | ||
|
Colore Cromaticità (CIE1931) |
bianco | Wx | 0,292 | 0,307 | 0,322 | ||
| Wy | 0,312 | 0,327 | 0,342 | ||||
|
Angolo di visione |
Or |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
ver |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| Uniformità della luminosità | Media | Θ=0 | 80 | 90 | -- | % | |
| Gamma di colori | NTSC | Θ=0 | 57 | 60 | -- | % | |
| Direzione di visualizzazione ottimale | ORE 12.00 | ||||||
Caratteristiche Elettriche
| Articolo | Simbolo | minimo | Tip. | Massimo. | Unità |
| Tensione di alimentazione analogica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensione di alimentazione digitale | VDDI | 1,65 | 1.8 | 3.3 | |
| Segnale di ingresso Voltaggio | VIH | 0,7 VDDI | - | VDDI | V |
| VIL | GND | - | 0,3 VDDI | V |
Caratteristiche dell'unità di retroilluminazione
| Articolo | Simbolo | minimo | Tip | Massimo | Unità |
| Corrente del LED | IL | - | 90 | 120 | mA |
| Tensione del LED | VL | - | 2.8 | 3.2 | V |
| Durata operativa del LED | Ora | 30000 | 40000 | - | Ora |
Definizione dei pin dell'interfaccia LCM
|
Spillo NO. |
Simbolo | Funzione |
| 1 | XL | Tocca la linea sinistra |
| 2 | YU | Tocca il circuito superiore |
| 3 | XR | Tocca la linea finale destra |
| 4 | Sì | Tocca la riga inferiore |
| 5 | GND | Terra |
| 6 | IOVCC | Alimentazione 1,8 V |
| 7 | VCC | Alimentazione 2,8 V |
| 8 | FMARK | Segnale di sincronizzazione del frame |
| 9 | CS | Pin di ingresso selezione chip (attivo basso) |
| 10 | RS | Visualizza il pin di selezione dati/comandi in parallelo |
| 11 | WR/SPI_SCL | Abilitazione alla scrittura nell'interfaccia parallela MCU 8080/pin SCL come orologio seriale |
| 12 | RD | Abilitazione alla lettura nell'interfaccia parallela MCU 8080. |
| 13 | SPI_SDA | pin bidirezionale di ingresso/uscita dati seriali |
| 14 | SPI_SDO | Uscita dati seriale |
| 15 | RESET | Ingresso di reset esterno. |
| 16 | GND | Terra |
| 17-32 | DB0-DB15 | Bus dati interfaccia parallela MCU. |
| 33 | LEDA | Retroilluminazione a LED (anodo) |
| 34-36 | LEDK | Retroilluminazione a LED (catodo) |
| 37 | GND | Terra |
| 38 | IM0 | Seleziona la modalità di interfaccia |
| 39 | IM1 | Seleziona la modalità di interfaccia |
| 40 | IM2 | Seleziona la modalità di interfaccia |
Toccare Definizione pin FPC
| 1 | CTP_RST | Ripristino del touch screen |
| 2 | CTP_INT | Segnale di interruzione del touch screen |
| 3 | CTP_SDA | Segnale dati touch screen |
| 4 | CTP_SCL | Segnale orologio touch screen |
| 5 | GND | Terra |
| 6 | VDD | Alimentazione elettrica |
Perché scegliere noi
1. Forniamo soluzioni personalizzate per display LCD
Il tuo prodotto ha requisiti applicativi speciali, specifiche elettriche, specifiche ottiche, funzionalità touch o dimensioni meccaniche che richiedono display personalizzati? SAEF può soddisfare le vostre esigenze LCD personalizzate.
2. Soluzioni complete per touch screen e display
Sei preoccupato di assemblare il touch screen e il display? SAEF è in grado di fornire touch screen personalizzati e standard, comprese soluzioni multi-touch resistive e capacitive, compreso il servizio di bonding aereo e ottico.
3. Impegno per l'affidabilità della qualità
SAEF è qualificata ISO9001:2015 e ISO14000, soddisfacendo la RoHS, REACH e altre norme ambientali nei mercati globali. Garantiamo la qualità attraverso la gestione IQC, PQC e OQC della produzione, l'affidabilità e i test di invecchiamento.
4. Fornitura a lungo termine
In circostanze normali, i prodotti che consigliamo possono essere forniti per più di 5 anni. Se ci sono esigenze particolari, elaboreremo in anticipo piani alternativi per garantire le vostre esigenze di fornitura a lungo termine.
ESP8266 collegato con schermo TFT da 3,5 pollici ili9488 per display + touch
1. Utilizza la libreria TFT_eSPI
2. Contenuto della configurazione
2-1)Come è cablato il dispositivo?
VCCLED-3.3
TERRA-TERRA
CS-D8
RST-D4
CC/RS-D3
SD1(MOSI)T_DIN-D7
SCKT_CLK-D5
T_D0 - D6
T_CS-D2
* XXX/XXX indica che è necessaria una linea parallela, applicabile solo agli schermi ESP8266 e ili9488
*Le altre schermate devono essere regolate in base alle annotazioni in User_Setup.h e User_Setup_Select.h, in modo da evitare deviazioni!!
2-2). Modifica User_Setup.h
Trova il file User_Setup.h nella directory della libreria e modifica le annotazioni in base al modello dello schermo TFT
#define ILI9488_DRIVER // ATTENZIONE: non collegare l'SDO del display ILI9488 a MISO se altri dispositivi condividono il bus SPI (TFT SDO NON esegue il tristate quando CS è alto)
Rimuovere il commento da questo driver e restituire il valore predefinito li9341 al commento
Aggiungi due parametri
#definisce TFT_WIDTH 480
#definisce TFT_HEIGHT 320
Poiché sto utilizzando uno schermo 480*320, non ci sono parametri corrispondenti nel file, quindi posso aggiungerlo e usarlo direttamente se ci sono parametri dello schermo corrispondente nel file
Il file continua a scorrere verso il basso
Trova #define TOUCH_CS PIN_D2 e decommenta (corrisponde alla porta wiremap)
2-3) Modifica User_Setup_Select.h
Abilita #include <User_Setup.h>
Abilita #include <User_Setups/Setup20_ILI9488.h> (diverse schermate cercano il driver corrispondente in base all'annotazione inglese)
*Per altri tipi di schermate, è necessario aprire il file del driver User_Setups/Setup20_ILI9488.h corrispondente per verificare se i pin definiti sono gli stessi di quelli nello schema elettrico.
2-4) Provalo per una corsa
Apri l'istanza -TFT_eSPI-Generic-Touch_calivrate in Arduino (questa istanza si chiama calibrazione touch, il tocco deve essere calibrato)
Segui gli esempi forniti nella libreria e gioca a tuo piacimento
