| Prodotto: | 3schermo LCD TFT da 0,5 pollici | Schermata tattile: | con o senza pannello sensoriale resistivo |
|---|---|---|---|
| Tocco capacitivo: | Vetro di copertura standard e personalizzato opzionale | Risoluzione: | punti 320x480 |
| Direzione di visione: | 12:00 | Interfaccia: | MCU |
| Numero di pin: | 32 perni | Connessione: | Collegamento (personalizzabile) |
| Luminanza di superficie: | 200cd/m2 (nits) | Vita del LED: | 40.000 ore |
| Rispetto: | Compliance REACH e RoHS | Certificazione: | ISO9001:2015 & ISO14001:2015 |
| Evidenziare: | 3Display LCD TFT da 0,5 pollici,Display LCD HVGA TFT |
||
3Display LCD TFT da 5 pollici con ILITEK ILI9488 MCU Interface Driver 320x480 HVGADescrizione della visualizzazione

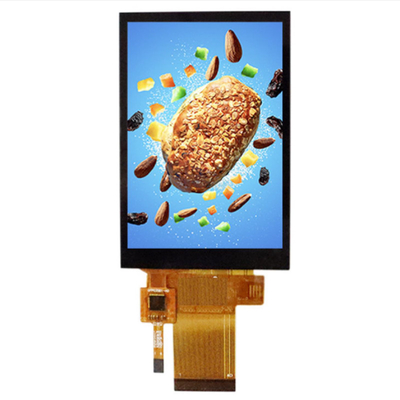

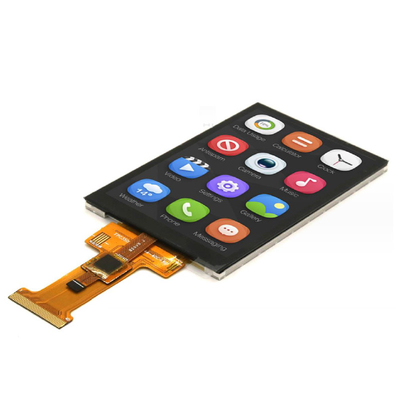

Saef Tech SF-TC350H-8942A-N è un modulo LCD TFT di dimensioni diagonali da 3,5 pollici con risoluzione HVGA 320x480 pixel.
Dettagli rapidi del prodotto:
1. LCD Dimensione: 3,5 ′′ TFT
2Risoluzione: 320x480
3Angolo di visione: 12 ore.
4- Dimensione del profilo: 55,26*84,69*2,1 mm
5. Codice di guida: ILI9488
6Tipo di interfaccia: MCU
7. Touch Panel: con o senza Resistive Touch Panel opzionale
8Temperatura: da -20°C a +70°C; da -30°C a +80°C
Caratteristiche del prodotto:
1. SF-TC350H-8942A-N è un modulo LCD TFT di dimensioni diagonali da 3,5 pollici, 320xRGBx480, display LCD TFT a colori.
2. Questo modulo supporta l'interfaccia MCU. Il modello SF-TC350H-8942A-N ha dimensioni di modulo di 55,26*84,69 mm e dimensioni di area attiva di 48,96 x 73,44 mm;
3. SF-TC350H-8942A-N è integrato con il controller ILI9488 sul modulo e la sua tensione di alimentazione logica varia da 2,6V a 3,3V.
4Può funzionare a temperature da -20°C a +70°C; le sue temperature di conservazione variano da -30°C a +80°C.
5. SF-TC350H-8942A-N è un modulo LCD in modalità ritratto, con luminosità di 200 cd/m2. Se si desidera utilizzarlo come modalità paesaggio o aumentare la luminosità, contattateci per ulteriore supporto tecnico.
6Questo modulo LCD TFT da 3,5" funziona bene per dispositivi GPS, terminali POS, lettori di cassa, scanner, domotica, telefoni di conferenza, analizzatori, elettrodomestici, domotica, sistemi di sicurezza, ecc.
| Prodotto: | 3schermo LCD TFT da 0,5 pollici | Schermo tattile: | Con o senza pannello tattile resistivo |
|---|---|---|---|
| Tocco capacitivo: | Vetro di copertura standard e personalizzato opzionale | Risoluzione: | 320x480 punti |
| Direzione di visione: | 12:00 | Interfaccia: | MCU |
| Numero di pin: | 32 pin | Collegamento: | Collegamento (personalizzabile) |
| Luminanza superficiale: | 200cd/m2 (nits) | Durata di vita del LED: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS | Certificazione: | ISO9001:2015 e ISO14001:2015 |

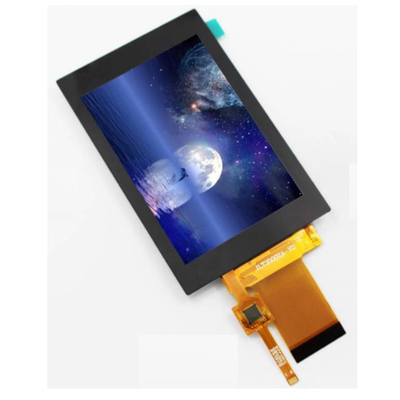

MCU LCD TFT da 3,5 pollici, 3,5" 320x480 HVGA LCD Display Immagine del prodotto reale
ESP8266 connesso con ili9488 schermo TFT da 3,5 pollici per display + touch
1. Utilizzare la libreria TFT_eSPI
2. Contenuto della configurazione
2-1) Come è collegato il dispositivo?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX indica che è richiesta una linea parallela, applicabile solo agli schermi ESP8266 e ili9488.
*Altri schermi devono essere regolati secondo le annotazioni in User_Setup.h e User_Setup_Select.h, in modo da evitare deviazioni!!
Modificare User_Setup.h
Trova il file User_Setup.h nella directory della libreria e modifica le annotazioni in base al modello dello schermo TFT
#define ILI9488_DRIVER // AVVERTENZA: non collegare il display SDO ILI9488 a MISO se altri dispositivi condividono il bus SPI (TFT SDO NON indica tre dati quando CS è alto)
Annullare questo driver, e restituire il default li9341 al commento
Aggiungi due parametri
#definire TFT_WIDTH 480
#definire TFT_HEIGHT 320
Poiché sto usando un schermo 480 * 320, non ci sono parametri corrispondenti nel file, quindi posso aggiungerlo e usarlo direttamente se ci sono parametri dello schermo corrispondente nel file
Il file continua a scorrere verso il basso
Trova #defineTOUCH_CS PIN_D2 e annulla il commento (corrisponde alla porta wiremap)
2-3) Modificare User_Setup_Select.h
Abilitare #include
Abilitare #include
*Per altri tipi di schermi, è necessario aprire il corrispondente file di driver User_Setups/Setup20_ILI9488.h per verificare se i pin definiti sono gli stessi di quelli del diagramma di cablaggio.
2-4) Prova a correre
Aprire l'istanza -TFT_eSPI-Generic-Touch_calivrate in Arduino (questa istanza è chiamata calibrazione tattile, il tocco deve essere calibrato)
Seguite gli esempi forniti nella biblioteca e suonate a vostro piacimento
Alla fine, in realtà non so molto sul principio, fortunatamente per scoprire, ci possono essere omissioni nella configurazione specifica, assicurarsi di studiare più note di configurazione,e allo stesso tempo incontrare problemi per andare a siti nazionali ed esteri per provare la fortunaNon ho tempo di riverificare, basta parlare della strada da percorrere, buona fortuna a tutti!
