7 pollici 1024x600 LVDS LCD TFT con CTP, PCAP Touch Screen 7 pollici IPS

7 pollici 1024x600 LVDS TFT LCD con CTP, PCAP Touch Screen 7 pollici IPS Introduzione al prodotto

Dettagli rapidi del prodotto:


1. LCD Dimensione: 7 ′′ pollici TFT
2Risoluzione: 1024x600
3Angolo di visione: libero
4- Dimensione del profilo: 165x100x5.7mm
5. Tipo di interfaccia LCM: LVDS

6. Tipo di interfaccia CTP: I2C
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Pannello sensoriale: schermo sensoriale capacitivo ((CTP)

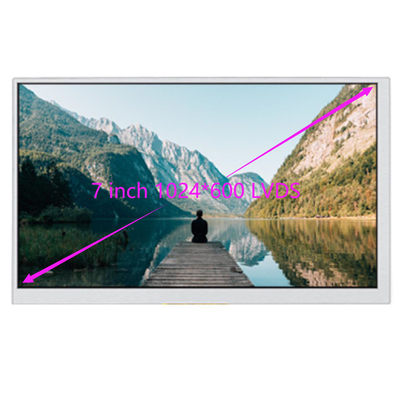

SAEF Technology ZDX070BIV1-B3 è un display LCD TFT full viewing angle di tipo IPS da 7 pollici con risoluzione di 1024x600 pixel.

Questo modulo LCD ha una dimensione di 165x100x5.7mm e una dimensione AA di 154.2144 ((H) ×85.92 ((V) mm. Questo LCD TFT da 7" è dotato di PCAP ((Capacitive Touch Screen).Interfaccia LCM ZDX070BIV1-B3 con interfaccia LVDSL'interfaccia CTP è I2C. ZDX070BIV1-B3 è con luminosità superficiale di 300cd/m2 (nits), questo modulo di visualizzazione LCD può funzionare a temperature che vanno da 20°C a +70°C.

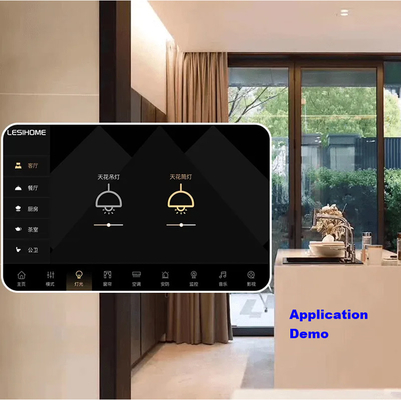

Questo modulo LCD TFT 7 ′′ è ampiamente utilizzato in attrezzature di misura, dispositivi medici, automazione domestica, sistema di sicurezza di accesso, prezzo del supermercato e elettrodomestici, dispositivo GPS, ecc.

7 pollici 1024x600 LVDS TFT LCD con CTP, PCAP Touch Screen 7 pollici IPS Disegno del prodotto

7 pollici 1024x600 LVDS TFT LCD con CTP, PCAP Touch Screen 7 pollici IPS Immagine del prodotto

Impianti e certificati

Che cos'è LVDS

LVDS (Low Voltage Differential Signaling): è un'interfaccia tecnologica di segnalazione differenziale a bassa tensione. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

Negli ultimi anni, con il rapido sviluppo dell'industria elettronica, anche le apparecchiature di visualizzazione intelligenti hanno ottenuto risultati brillanti e gli schermi ad alta definizione sono stati favoriti dai consumatori.Attualmente, le interfacce di protocollo di visualizzazione ad alta definizione includono RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, ecc.

La norma di livello LVDS utilizza una coppia (due) di linee di segnale differenziale per trasmettere i dati.

Con un'alimentazione di corrente stabile di 3,5 mA, i dati possono essere trasmessi ad alta velocità con un segnale differenziale di ampiezza molto bassa di 350 mV alla terminazione di 100Ω.La velocità di trasmissione dei dati è limitata ad un massimo di 655 Mbit/s entro le specificheMa questo non è il limite. Attraverso l'elaborazione unica di ogni produttore di semiconduttori, è possibile raggiungere una velocità di trasmissione ad alta velocità di circa 3 Gbit/s.

I due segnali differenziali, il segnale dell'elettrodo positivo (A+) e il segnale dell'elettrodo negativo (B−), sono centrati su una tensione comune (Voc) di 1,2 V,e i due segnali oscillano con una differenza di potenziale di 350 mV. Successivamente, il differenziale dell'oscilloscopio viene misurato con una sonda, e si ottiene una forma d'onda del segnale come la Figura 2. Questa è la differenza di amplitudine tra i due segnali ((A+) −(B−)).Misurando con una sonda differenziale, la differenza di amplitudine può essere calcolata, ma tale forma d'onda del segnale non esiste fisicamente.

La struttura di base del trasmettitore e del ricevitore di LVDS è mostrata nella figura seguente.e è azionato da una fonte di corrente costante, cioè a corrente (a differenza dei livelli a tensione come TTL e CMOS).

Tra questi, il transistor ad effetto campo nel driver (non necessariamente il transistor ad effetto campo, perché la specifica tecnica LVDS si concentra principalmente sul transistor elettrico,interconnessione e terminazione della linea dell'interfaccia LVDS, e non esistono requisiti chiari per il processo di produzione, il supporto di trasmissione e la tensione di alimentazione, vale a dire che può essere realizzato con CMOS, GaAs o altri processi,e il gatto nero e il gatto bianco che può catturare i topi sono buoni gatti) per formare un circuito di interruttore a ponte completoUtilizzato per controllare la direzione di flusso di corrente della sorgente di corrente costante di 3,5 mA,una resistenza di terminazione da 100 ohm è collegata in parallelo tra i terminali inverter e inverter del ricevitore, in modo che la corrente possa generare tensione attraverso la resistenza, e quindi i livelli alti e bassi sono formati dal giudizio del ricevitore.

Quando Q2 e Q3 sono accesi e Q1 e Q4 sono disattivati, la corrente della sorgente di corrente costante scorre al ricevitore attraverso Q3,e scende attraverso la resistenza di terminazione 100 ohm e poi ritorna all'estremità guida, e infine passa attraverso Q2 alla terra (GND), la corrente di 3,5mA produce un calo di tensione di 350mV sulla resistenza da 100 ohm, in questo momento,la tensione al terminale di inversione è superiore alla tensione al terminale di inversione, e l'uscita è un alto livello "H".
