| Parole chiavi: | Esposizione a 7 pollici di HDMI | Risoluzione: | 800*480 |
|---|---|---|---|
| Interfaccia di PCT: | USB a IIC | Compatibile con: | Banana pi del、 del nero di BB del、 del lampone pi |
| Supporto: | HDMI1.3、 HDCP2.2 DEL、 HDCP1.4 DEL、 HDMI1.4 | Luminanza di superficie: | 300 cd/m2 - 1000 cd/m2 |
| Touch screen: | PCT (touch screen capacitivo) | Vita del LED: | 40.000 ore |
| Funzionamento temporaneo.: | – 20℃ a +70℃ | Conformità: | PORTATA & RoHS compiacenti |
| Evidenziare: | esposizione a 7 pollici di 800x480 HDMI,Esposizione a 7 pollici del lampone pi HDMI,esposizione industriale di 800x480 TFT |
||
Esposizione a 7 pollici di HDMI, esposizione a 7 pollici di PCAP TFT
SFRA700H-800480ACT-01 è un modulo di HDMI TFT LCD che ha integrato TFT LCD, tocco di PCAP e bordo di azionamento.
1. Schermo a 4,3 pollici di IPS, risoluzione dell'hardware di risoluzione dei punti 800×480.
2. 5 punti capacitivo a comando a tocco.
3. ha temperato il pannello di tocco capacitivo di vetro, durezza di >=6H.
4. il supporto il pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 richiede l'adattatore facoltativo DSI-Cable-15cm.
5. l'azionamento il LCD direttamente attraverso l'interfaccia di DSI del lampone il pi con le velocità di rinfrescamento fino a 60Hz.
6. Una volta usato con il lampone pi, l'OS del lampone pi/Ubuntu/Kali e Retropie sono sostenuti, senza azionamento.
7. contributo a luminosità di controllo della lampadina attraverso software.
| Parole chiavi: | Esposizione a 7 pollici di HDMI | Risoluzione: | 800*480 |
|---|---|---|---|
| Interfaccia di PCT: | USB a IIC | Compatibile con: | Lampone pi, il nero di BB, banana pi |
| Supporto: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Luminanza di superficie: | 300 Cd/m2 - 1000 Cd/m2 |
| Touch screen: | PCT (touch screen capacitivo) | Vita del LED: | 40.000 ore |
| Funzionamento temporaneo.: | – 20℃ a +70℃ | Conformità: | PORTATA & RoHS compiacenti |
| Versione | 01 | ||
| Segnale di sostegno | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TOCCO | Norma di USB | ||
| VGA | Non supporto | ||
| Interfaccia sul mainboard | input | HDMI | Un tipo toppa femminile 19Pin (orizzontale) della toppa di HDMI |
| USB | MICRO tipo B femminile 5.9MM (orizzontale) di 5P USB | ||
| Interfaccia del trasduttore auricolare | NC | ||
| Interfaccia di tocco | perno 6 | FPC-0.5-6PIN (orizzontale) | |
| Interfaccia dell'esposizione | Perno di RGB 50 | FPC-0.5-50PIN (orizzontale) | |
| Audio | Audio uscita | 8Ω1.5W | Sedile femminile ultrasottile di 4PIN-1.25 H1.8 (orizzontale) |
| Alimentazione elettrica | Input di potere | Input 5V (+/-0.5V) di USB | |
| Esposizione Vop | 3.3V | ||
| Funzionamento a potenza | Di potere esposizione sopra | ||
| Consumo di energia standby di mainboard | <0.25W | ||
| Menu di OSD | Menu (riserva) | Luminosità, contrasto, correzione automatica, fase, orologio, posizione del campo, regolazione di funzione, risistemazione, ecc. | |
| Lingua (riserva) | Cinese, inglese, francese, tedesco, italiano, spagnolo, russo, Coreano, giapponese, ecc. | ||
| bottone (riservato) | POTERE, MENU, SU, GIÙ, USCITA | ||

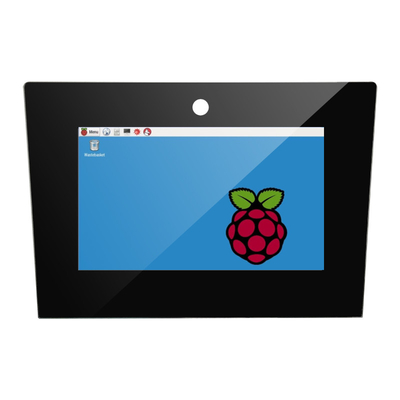

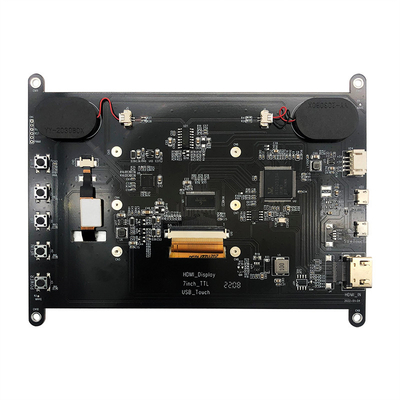

Esposizione a 7 pollici di HDMI, immagine di prodotto a 7 pollici dell'esposizione di PCAP TFT
Definizione del perno dell'interfaccia di HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 ha protetto |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 ha protetto |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 ha protetto |
| 9 | T.M.D.S DATA0- |
| 10 | DATI CLOCK+ DI T.M.D.S |
| 11 | L'OROLOGIO di DATI di T.M.D.S ha protetto |
| 12 | OROLOGIO DI DATI DI T.M.D.S |
| 13 | La CCE (controllo di prodotti elettronici di consumo facoltativo) |
| 14 | Riservato (in cavo ma nel N.C. sul dispositivo) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (alimentazione elettrica) |
| 19 | Cavo caldo della sonda di scambio |
Definizione del perno di USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Terra |
Definizione di Pin di USB TP
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Terra |
Interfaccia Pin Definition dell'altoparlante
| 1 | ROUT+ |
| 2 | DISFATTA |
| 3 | zoticone |
| 4 | LOUT+ |
6, definizione LCD del perno
| 1 |
VLED+
|
Potere per la lampadina del LED (anodo)
|
| 2 |
VLED+
|
Potere per la lampadina del LED (anodo)
|
| 3 |
VLED-
|
Potere per la lampadina del LED (catodo)
|
| 4 |
VLED-
|
Potere per la lampadina del LED (catodo)
|
| 5 |
Terra
|
Terra di potere
|
| 6 |
VCOM
|
Tensione comune
|
| 7 |
DVDD
|
Potere per il circuito di Digital
|
| 8 |
MODO
|
Modo di DE/SYNCHRONIZATION scelto
|
| 9 |
DE
|
L'immissione dei dati permette a
|
| 10 |
CONTRO
|
Input di sincronizzazione verticale
|
| 11 |
HS
|
Input di sincronizzazione orizzontale
|
| 12 |
B7
|
Dati blu (MSB)
|
| 13 |
B6
|
Dati blu
|
| 14 |
B5
|
Dati blu
|
| 15 |
B4
|
Dati blu
|
| 16 |
B3
|
Dati blu
|
| 17 |
B2
|
Dati blu
|
| 18 |
B1
|
Dati blu
|
| 19 |
B0
|
Dati blu (LSB)
|
| 20 |
Il G7
|
Dati verdi (MSB)
|
| 21 |
G6
|
Dati verdi
|
| 22 |
G5
|
Dati verdi
|
| 23 |
G4
|
Dati verdi
|
| 24 |
G3
|
Dati verdi
|
| 25 |
G2
|
Dati verdi
|
| 26 |
G1
|
Dati verdi
|
| 27 |
G0
|
Dati verdi (LSB)
|
| 28 |
R7
|
Dati rossi (MSB)
|
| 29 |
R6
|
Dati rossi
|
| 30 |
R5
|
Dati rossi
|
| 31 |
R4
|
Dati rossi
|
| 32 |
R3
|
Dati rossi
|
| 33 |
R2
|
Dati rossi
|
| 34 |
R1
|
Dati rossi
|
| 35 |
R0
|
Dati rossi (LSB) |
| 36 |
Terra
|
Terra di potere
|
| 37 |
DCLK
|
Orologio del campione
|
| 38 |
Terra
|
Terra di potere
|
| 39 |
L/R
|
Selezione sinistra/giusta
|
| 40 |
U/D
|
Selezione Up/down
|
| 41 |
VGH
|
Portone su tensione
|
| 42 |
VGL
|
Portone FUORI da tensione
|
| 43 |
AVDD
|
Potere per il circuito analogico
|
| 44 |
RISISTEMAZIONE
|
Perno risistemato globale.
|
| 45 |
NC
|
Nessun collegamento
|
| 46 |
VCOM
|
Tensione comune
|
| 47 |
DITHB
|
Funzione tremante
|
| 48 |
Terra
|
Terra di potere
|
| 49 |
NC
|
Nessun collegamento
|
| 50 |
NC
|
Nessun collegamento
|
Pannello di tocco Pin Definition
| 1 | VDD | |
| 2 | Terra | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
