Dettagli:
|
| Parole chiavi: | 5" esposizione del giro di HDMI | Risoluzione: | pixel 1080*1080 |
|---|---|---|---|
| Supporto: | HDMI1.3、 HDCP2.2 DEL、 HDCP1.4 DEL、 HDMI1.4 | Compatibile con: | Banana pi del、 del nero di BB del、 del lampone pi |
| Interfaccia di PCT: | USB a IIC | Luminanza di superficie: | 400 cd/m2 |
| Touch screen: | PCT (touch screen capacitivo) | Vita del LED: | 40.000 ore |
| Funzionamento temporaneo.: | – 20℃ a +70℃ | Conformità: | PORTATA & RoHS compiacenti |
| Evidenziare: | Esposizione LCD del giro di HDMI,Esposizione LCD del giro del lampone Pi4,esposizione industriale di 1080x1080 TFT |
||
Esposizione a 5 pollici di HDMI, caratteristiche di prodotto a 5 pollici dell'esposizione di PCAP TFT

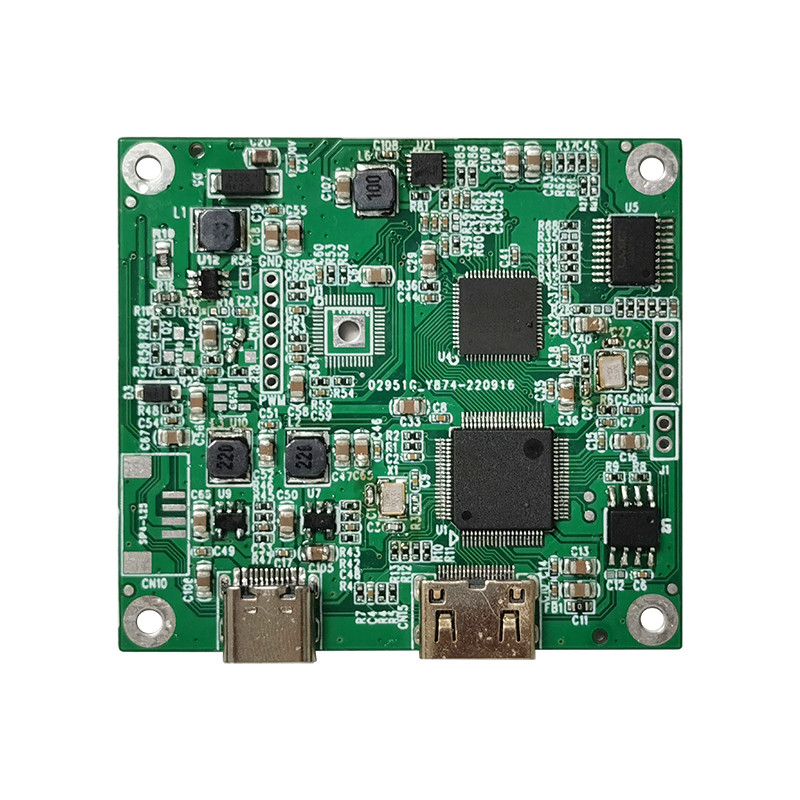

SFHDMI500H-108108A-CT è un modulo di HDMI TFT LCD che ha integrato TFT LCD, tocco di PCAP e bordo di azionamento.
1- Il modulo perfettamente presenta al HDMI l'uscita del segnale numerico dal PC sullo schermo LCD 1080*1080.
2- Supporto HDMI 1,3, HDMI 1,4, HDCP 1,4, norme di HDCP 2,2. La fonte del segnale di HDMI è compatibile con i mini pc della corrente principale quali il lampone pi, il nero di BB, la banana pi, ecc.
3- Il TOCCO proviene da USB a I2C, nessuna necessità di installare i driver.
4- La progettazione pricipalmente è usata sull'esposizione del lampone pi e può anche essere usata su altri dispositivi industriali di tocco del piccolo schermo di controllo di HDMI. Quando usato come esposizione del lampone pi, sostiene Raspbian, Ubuntu, WIN10 IOT ed altri sistemi, unico tocco.
5- quando usato come visualizzatore del computer, sostiene Windows 7/8/10, tocco cinque punti, senza driver.
Caratteristica dell'esposizione di TFT:
| Parametro | Specificazione | Unità | Osservazione |
| Area attiva | 127,008 (H) ×127.008 (v) | millimetro | cerchio |
| Numero dei pixel | 1080 (H) × DI RGB 1080 (V) | Pixel | |
| Passo del pixel | 0,1176 (H) ×0.1176 (v) | millimetro | |
| Disposizione del pixel | 1pixel 2domain | ||
| Colori dell'esposizione | 16,7 m. | colore | |
| Gamma di colore | 80% (minuto) 86% (tipo.) | ||
| Modo di esposizione | Modo Transmissive normalmente nero | ||
| Profilo dimensionale | 143 (H) × 140 (V) × 4,2 (D) | millimetro | |
| Direzione d'esame (occhio umano) | Direzione d'esame libera di U/D/L/R | Nota 1,2 |
Nota: 1. Alla direzione di U/D/L/R, l'angolo di visione è stesso;
Nota: 2. La direzione dell'algina di LC dei CF e di TFT
| Versione | 01 | ||
| Segnale di sostegno | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TOCCO | Norma di USB | ||
| VGA | Non supporto | ||

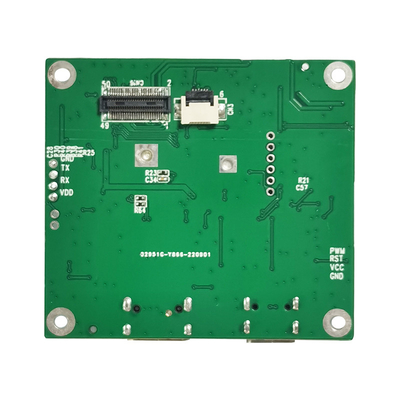

| Interfaccia sul mainboard | input | HDMI | Un tipo toppa femminile 19Pin (orizzontale) della toppa di HDMI |
| USB | MICRO tipo B femminile 5.9MM (orizzontale) di 5P USB | ||
| Interfaccia del trasduttore auricolare | NC | ||
| Interfaccia di tocco | perno 6 | FPC-0.5-6PIN (orizzontale) | |
| Interfaccia dell'esposizione | 49 perni | FPC-0.5-50PIN (orizzontale) | |
| Audio | Audio uscita | 8Ω1.5W | Sedile femminile ultrasottile di 4PIN-1.25 H1.8 (orizzontale) |
| Alimentazione elettrica | Input di potere | Input 5V (+/-0.5V) di USB | |
| Esposizione Vop | 3.3V | ||
| Funzionamento a potenza | Di potere esposizione sopra | ||
| Consumo di energia standby di mainboard | <0.25W | ||
| Menu di OSD | Menu (riserva) | Luminosità, contrasto, correzione automatica, fase, orologio, posizione del campo, regolazione di funzione, risistemazione, ecc. | |
| Lingua (riserva) | Cinese, inglese, francese, tedesco, italiano, spagnolo, russo, Coreano, giapponese, ecc. | ||
| bottone (riservato) | POTERE, MENU, SU, GIÙ, USCITA | ||

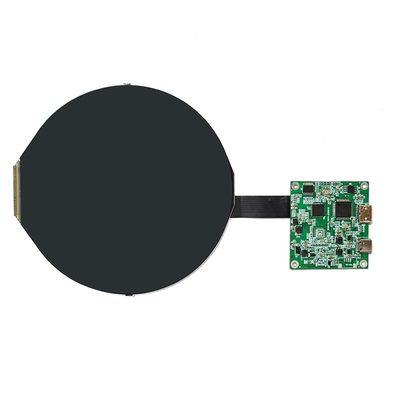

Esposizione a 5 pollici di HDMI, immagine di prodotto a 5 pollici dell'esposizione di PCAP TFT
Definizione del perno dell'interfaccia di HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 ha protetto |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 ha protetto |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 ha protetto |
| 9 | T.M.D.S DATA0- |
| 10 | DATI CLOCK+ DI T.M.D.S |
| 11 | L'OROLOGIO di DATI di T.M.D.S ha protetto |
| 12 | OROLOGIO DI DATI DI T.M.D.S |
| 13 | La CCE (controllo di prodotti elettronici di consumo facoltativo) |
| 14 | Riservato (in cavo ma nel N.C. sul dispositivo) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (alimentazione elettrica) |
| 19 | Cavo caldo della sonda di scambio |
Definizione del perno di USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Terra |
USB TP Pin Definition
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Terra |
Pannello di tocco Pin Definition
| 1 | VDD | |
| 2 | Terra | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
