HDMI compatibile con l'esposizione a 5 pollici 800x480 Dots With PCT del lampone Pi4 TFT LCD

Esposizione a 5 pollici di HDMI, lampone pi 5" LCD di tocco

SFHDMI500AU-800480A-CT è un nuovo (schermo LCD, touch screen, bordo di driver) nuovo modulo di controllo di esposizione LCD integrato integrato. Perfettamente presenta al HDMI l'uscita del segnale numerico dal PC sull'esposizione LCD 800*480.

1. Supporti HDMI 1,3, HDMI 1,4, HDCP 1,4, norme di HDCP 2,2.
2. le fonti di HDMI sono compatibili con i mini pc della corrente principale quali il lampone pi, il nero di BB e la banana pi.
3. il TOCCO è USB a I2C, nessun driver che installazione è richiesta.
4. La progettazione pricipalmente è usata sull'esposizione del lampone pi del lampone pi e può anche essere usata per altri dispositivi industriali di tocco del piccolo schermo di controllo di HDMI.

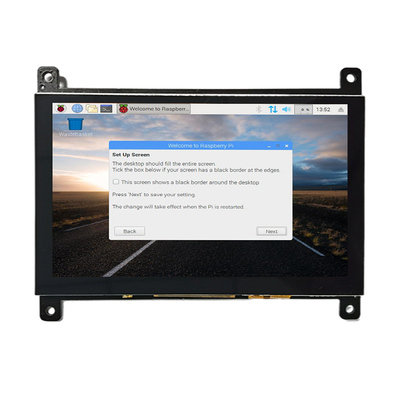

5. Quando usato come esposizione del lampone pi, sostiene Raspbian, Ubuntu, WIN10 IOT ed altri sistemi, unico tocco e quando usato come monitor del computer, sostiene Windows 7/8/10, tocco cinque punti, senza azionamento.


Caratteristiche di prodotto:

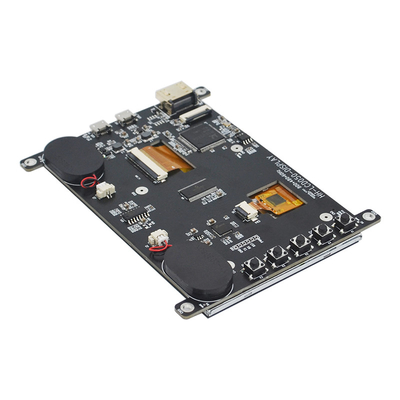

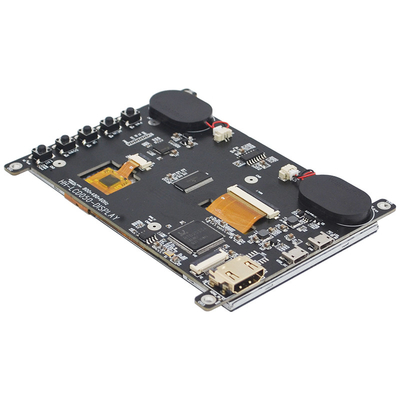

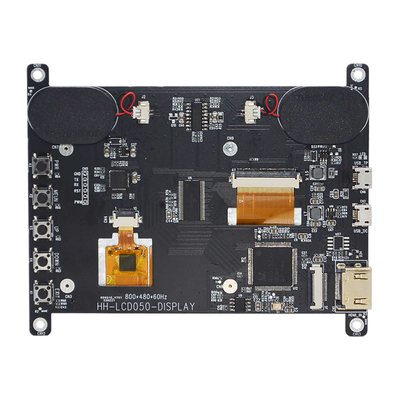

Esposizione a 5 pollici di HDMI, lampone pi 5" immagine di prodotto LCD di tocco

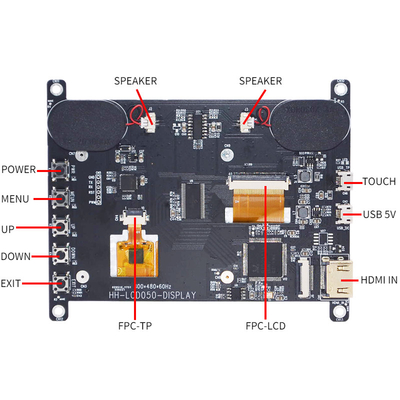

HDMI Pin Definition:

USB 5V Pin Definition:

USB TP Pin Definition:

Altoparlante Pin Definition:

Requisiti di uso

per assicurare l'uso normale di questo prodotto ed impedire gli incidenti quali scossa elettrica o fuoco, soddisfare colto e capire tutti i requisiti e modi di utilizzazione prima di usando questo prodotto. I seguenti requisiti sono osservati rigorosamente:
1. L'alimentatore in CC richiesto da questo prodotto è generato dall'adattatore di potere di AC/DC e l'adattatore di potere di AC/DC dovrebbe essere statoe alla larga dalla fonte di calore ed essere disposto in un posto ben ventilato.
2. l'incavo di corrente alternata e cavo di corrente alternata dovrebbero prestare attenzione alla buona messa a terra e possono resistere alla richiesta corrente sufficiente.
3. La tensione in ingresso dell'alimentatore in CC richiesto da questo prodotto è +5V, l'errore non è maggior di +/-0.5V e la corrente è determinata secondo lo schermo selezionato del LED ed il potere di intera macchina.
4. l'attenzione di paga a buone ventilazione e dissipazione di calore, non dispone nelle coperture o in un contenitore chiuse di non termale e non lascia la luce solare diretta o altre fonti di calore cuociono.
5. attenzione di paga per evitare eccessiva umidità ed eccessiva polvere, in modo da evitare corrosione del circuito che causa guasto.
6. Nel montare, presti attenzione per riservare certo spazio per fornire la convezione dell'aria sulla superficie del bordo per dissipare il calore ed impedisca i conduttori elettrici (quali i piatti fissi del ferro quali i bordi dell'azionamento ed i piatti ad alta tensione) e le componenti sul bordo i cortocircuiti di contatto.
7. attenzione di paga per impedire il piatto dell'azionamento il piegamento e deformare dovuto pressione supplementare.
8. Nel montare, presti attenzione al collegamento elettrico corretto del bordo dell'azionamento, lo schermo del LED, bordo del bottone ed altre componenti, selezionano la tensione di funzionamento corretta dello schermo del LED (troppo in basso mostrerà anormale, troppo alto può bruciare lo schermo del LED), controllano che è corretto prima della potenza sopra.
9. Il programma sul bordo di driver dovrebbe abbinare lo schermo corrispondente del LED.
10. attenzione di paga a protezione elettrostatica quando montano il bordo e prestare attenzione per evitare cortocircuito ed elettricità statica sulla mano per danneggiare il bordo.
11. Tutte le interfacce dell'uscita e dell'input devono essere azionate nel caso di interruzione di corrente (spina e disinserire i connettori).
12. Questo prodotto è adatto ad uso ed a famiglia commerciali generali, la temperatura ambiente: -10~+40°C, umidità relativa: ≤80%.
13. Disinserisca il potere quando non in uso a lungo.
