Dettagli:
|
| Parole chiavi: | Esposizione di HDMI a 15,6 pollici | Risoluzione: | 1920*1080 |
|---|---|---|---|
| Interfaccia di PCT: | IIC ad USB | Luminanza di superficie: | 300 cd/m2 - 1000 cd/m2 |
| Touch screen: | Touch screen capacitivo | Direzione d'esame: | IPS tutti gli angoli di visione (85/85/85/85) |
| Vita del LED: | 40.000 ore | Funzionamento temporaneo.: | – 20℃ a +70℃ |
| Conformità: | PORTATA & RoHS compiacenti | Supporto: | Lampone pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Evidenziare: | modulo di controllo di esposizione 300cd/m2,modulo di controllo di esposizione 1920x1080,modulo di 1000cd/m2 TFT LCD |
||
Esposizione a 15,6 pollici di HDMI, LCD di tocco del lampone pi 15,6»
SFHDMI156H-19201080A-CT è un modulo di controllo di esposizione a 15,6 pollici di TFT LCD che ha integrato con lo schermo LCD, touch screen capacitivo e bordo di azionamento. Il bordo movente è per un'esposizione di FHD con la funzione incorporata di TYPE-C, la risoluzione massima è 2560X1440 @60HZ.
* uscita del segnale di interfaccia dello schermo dell'EDP di sostegno.
* varie lingue di OSD da scegliere da.
* il software sulla scheda madre sostiene gli aggiornamenti online.
* touch screen capacitivo di sostegno.
* i supporti HDMI bidirezionale 1,4, HDCP sostiene la versione 2,0.
* la funzione del HUB di USB di sostegno, i porti USB2.0 di esterno due, può essere usata per il collegamento della tastiera e del topo.
* sostiene il protocollo bidirezionale dell'alimentazione elettrica del palladio.
* uscita dell'amplificatore di potenza di sostegno 1.5W*2
* il porto di TYPEC sostiene il modo di DisplayPort alt
Caratteristiche di prodotto:
|
Video input |
HDMI |
1080p | ||
| Versione di HDCP | 2,0 | |||
|
TYPE-C |
1080p | |||
| Gestione del palladio | ||||
| HUB USB2.0 | ||||
| Alimentazione elettrica di funzionamento | CC 5~20V | |||
| Consumo di energia standby | <0.25W | |||
|
Esposizione LCD |
Esposizione | TFT LCD | ||
| Interfaccia dello schermo | EDP | |||
| Risoluzione massima | 2560* 1440@60HZ | |||
| Tensione di funzionamento | 3.3V (R33), 5V (R5) | |||
| Uscita della cuffia | >150MW (32Ω/0dB 信号) | |||
| Uscita dell'altoparlante | 2X1.5W THD+N<10%@1KHZ | |||
| LED | Metodo di regolazione leggero | PWM | ||
| Tastiera | POTERE, KEY1, KEY2, AUTO, MENU, facoltativo | |||
| Lingua di OSD | Cinese/inglese/tedesco/coreano/francese/spagnolo/giapponese ed altri | |||
Esposizione a 15,6 pollici di HDMI, immagine di prodotto LCD di tocco del lampone pi 15,6»
![]()

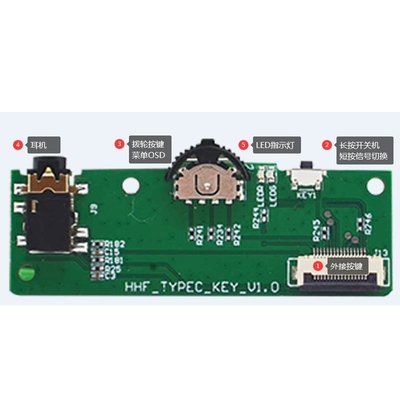

(1) controllo esterno (2) stampa lunga da accendere, breve stampa per commutare il segnale
(3) menu OSD del bottone del quadrante (4) cuffia (5) indicatori del LED
![]()

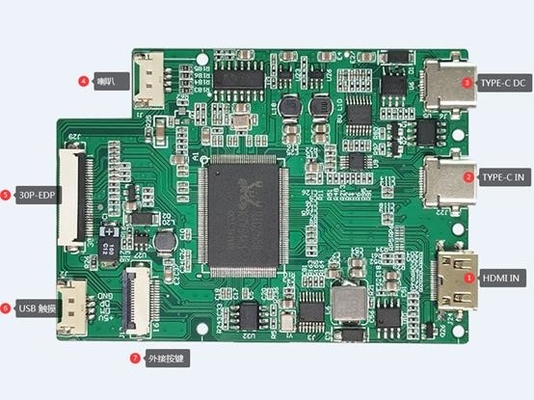

(1) HDMI in (2) tipo-c (3) nel tipo-c altoparlante di CC (4)
(5) 30pin EDP (6) touch screen di USB (7) controllo esterno
HDMI Pin Definition:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 ha protetto il 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 ha protetto il 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 ha protetto il 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | DATI CLOCK+ DI T.M.D.S |
| 11 | I DATI di T.M.D.S CRONOMETRANO il 屏蔽 schermato |
| 12 | OROLOGIO DI DATI DI T.M.D.S |
| 13 |
La CCE (controllo di prodotti elettronici di consumo, elettronico facoltativo 可选择的电子消费控制器 del regolatore del consumatore) |
| 14 | Riservato (in cavo ma nel N.C. sul dispositivo) |
| 15 | SCL (orologio di DDC) |
| 16 | SDA (dati di DDC) |
| 17 | DDC/CEC Ground |
| 18 | potere di +5V |
| 19 | 热插拔探测线 Caldo-permutabile dei cavi della sonda |
Interfaccia di input di USB TYPE-C
| Pin | Definizione | Descrizione |
| 1 | TYPEC-DTE | il 连接侦测口 collega il porto di rilevazione |
| 2 |
TX P1 _ |
interfaccia di segnale di dati del 数据信号接口 |
| 3 |
TX N1 _ |
interfaccia di segnale di dati del 数据信号接口 |
| 4 | VBUS | uscita dell'alimentazione elettrica del 电源输出口 |
| 5 | TYPEC-CC1 | porti di andata ed inversi del 正反接侦测口 di rilevazione |
| 6 | TYPEC-DP | interfaccia di segnale di dati del 数据信号接口 |
| 7 | TYPEC-DM | interfaccia di segnale di dati del 数据信号接口 |
| 8 | TYPEC-BU1 | interfaccia di segnale ausiliaria di dati del 辅助数据信号接口 |
| 9 | VBUS | uscita dell'alimentazione elettrica del 电源输出口 |
| 10 |
N2 DI RX _ |
interfaccia di segnale di dati del 数据信号接口 |
| 11 |
RX P2 _ |
interfaccia di segnale di dati del 数据信号接口 |
| 12 | Terra | il 接地 si collega per frantumare |
| 13 | Terra | il 接地 si collega per frantumare |
| 14 |
TX P2 _ |
interfaccia di segnale di dati del 数据信号接口 |
| 15 |
N2 DI TX _ |
interfaccia di segnale di dati del 数据信号接口 |
| 16 | VBUS | uscita dell'alimentazione elettrica del 电源输出口 |
| 17 | TYPEC-CC2 | porti di andata ed inversi del 正反接侦测口 di rilevazione |
| 18 | TYPEC-DP | interfaccia di segnale di dati del 数据信号接口 |
| 19 | TYPEC-DM | interfaccia di segnale di dati del 数据信号接口 |
| 20 | VBUS | uscita dell'alimentazione elettrica del 电源输出口 |
| 21 | TYPEC-BU2 | interfaccia di segnale ausiliaria di dati del 辅助数据信号接口 |
| 22 |
RX N1 _ |
interfaccia di segnale di dati del 数据信号接口 |
| 23 |
RX P1 _ |
interfaccia di segnale di dati del 数据信号接口 |
| 24 | Terra | il 接地 si collega per frantumare |
