Dettagli:
|
| Parole chiave: | HDMI 7 pollici per display Raspberry PI | Risoluzione: | 1024x600 |
|---|---|---|---|
| Interfaccia PCT: | USB | Luminanza superficiale: | 500 cd/m2 - 1000 cd/m2 |
| Touch screen: | CTP (schermo di tocco capacitivo) | perni: | 19 |
| Direzione di visualizzazione: | IPS Tutto l'angolo di visione (80/80/80/80) | Durata del LED: | 40.000 ore |
| Temp. di esercizio: | da –20℃ a +70℃ | Conformità: | Conforme a REACH e RoHS |
| Evidenziare: | Esposizione capacitiva di HDMI TFT,Esposizione del lampone pi HDMI TFT,Esposizione industriale del lampone pi TFT |
||
Display HDMI da 7 pollici, display TFT PCAP da 7 pollici
SFRA700H-1024600ACT-01 è un modulo LCD TFT HDMI che integra LCD TFT, touch PCAP e scheda di guida.
1- Il modulo presenta perfettamente l'uscita del segnale digitale HDMI dal PC sullo schermo LCD 1024*600.
2- Supporta gli standard HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.La sorgente del segnale HDMI è compatibile con i mini PC tradizionali come Raspberry Pi, BB Black, Banana Pi, ecc.
3- TOUCH è da USB a I2C, non è necessario installare driver.
4- Il design viene utilizzato principalmente sul display Raspberry Pi e può essere utilizzato anche su altri dispositivi touch screen di piccole dimensioni con controllo industriale HDMI.Se utilizzato come display Raspberry Pi, supporta Raspbian, Ubuntu, WIN10 IOT e altri sistemi, single-touch.
5- se utilizzato come display per computer, supporta Windows 7/8/10, tocco a cinque punti, senza driver.
| Versione | 01 | ||
| Segnale supportato | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| TOCCO | Norma USB | ||
| VGA | Non supporto | ||

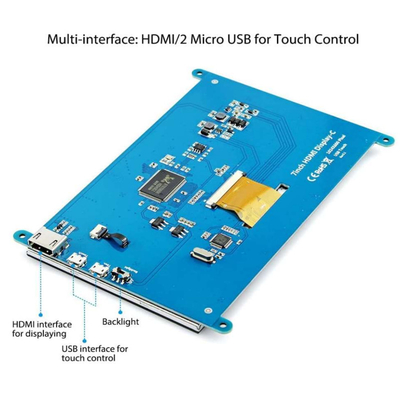

| Interfaccia sulla scheda madre | ingresso | HDMI | Una patch HDMI di tipo patch femmina 19Pin (orizzontale) |
| USB | MICRO 5P USB femmina tipo B 5.9MM (orizzontale) | ||
| Interfaccia auricolare | NC | ||
| Interfaccia touch | 6 pin | FPC-0.5-6PIN (orizzontale) | |
| Interfaccia di visualizzazione | RGB 50 piedini | FPC-0.5-50PIN (orizzontale) | |
| Audio | Uscita audio | 8Ω1.5W | 4PIN-1.25 H1.8 Sedile femmina ultrasottile (orizzontale) |
| Alimentazione elettrica | Ingresso alimentazione | Ingresso USB 5V (+/-0,5V) | |
| Visualizza Vop | 3,3 V | ||
| Operazione di potenza | Accensione sul display | ||
| Consumo energetico in standby della scheda madre | <0,25W | ||
| Menù OSD | Menù (prenotare) | Luminosità, Contrasto, Correzione automatica, Fase, Orologio, Posizione campo, Impostazione funzione, Ripristino, ecc. | |
| Lingua(riserva) | Cinese, inglese, francese, tedesco, italiano, spagnolo, russo, coreano, giapponese, ecc. | ||
| pulsante (riservato) | ACCENSIONE, MENU, SU, GIÙ, ESCI | ||

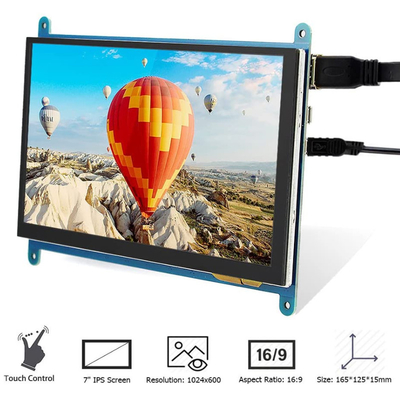

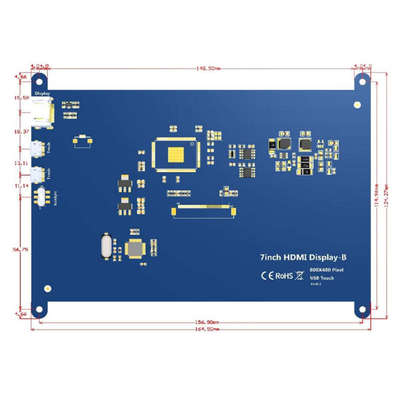

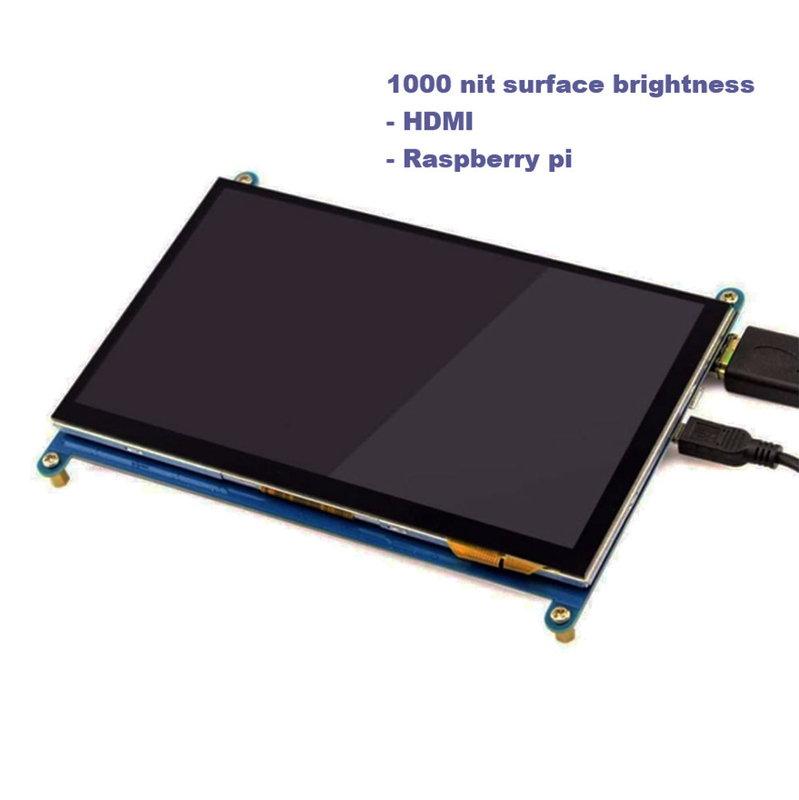

Display HDMI da 7 pollici, display TFT PCAP da 7 polliciImmagine del prodotto
Definizione dei pin dell'interfaccia HDMI
| 1 | DATI TMDS2+ |
| 2 | DATI TMDS2 Schermati |
| 3 | DATI TMDS2- |
| 4 | DATI TMDS1+ |
| 5 | DATI TMDS1 Schermati |
| 6 | DATI TMDS1- |
| 7 | DATI TMDS0+ |
| 8 | TMDS DATA0 Schermato |
| 9 | DATI TMDS0- |
| 10 | OROLOGIO DATI TMDS+ |
| 11 | OROLOGIO DATI TMDS Schermato |
| 12 | OROLOGIO DATI TMDS- |
| 13 | CEC (controllo dell'elettronica di consumo opzionale) |
| 14 | Riservato (nel cavo ma NC nel dispositivo) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC Terra |
| 18 | +5V (alimentazione) |
| 19 | Cavo della sonda sostituibile a caldo |
Definizione pin USB (5V).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definizione pin USB TP
| 1 | VCC |
| 2 | D- |
| 3 | RE+ |
| 4 | NC |
| 5 | GND |
Definizione dei pin dell'interfaccia dell'altoparlante
| 1 | ROTTA+ |
| 2 | ROTTA- |
| 3 | LOUT- |
| 4 | LOUT+ |
6,Definizione pin LCD
| 1 |
LED+
|
Alimentazione per retroilluminazione LED (Anodo)
|
| 2 |
LED+
|
Alimentazione per retroilluminazione LED (Anodo)
|
| 3 |
VLED-
|
Alimentazione per retroilluminazione LED (catodo)
|
| 4 |
VLED-
|
Alimentazione per retroilluminazione LED (catodo)
|
| 5 |
GND
|
Potenza di terra
|
| 6 |
VCOM
|
Tensione comune
|
| 7 |
DVDD
|
Alimentazione per circuito digitale
|
| 8 |
MODALITÀ
|
Selezione modalità DE/SYNC
|
| 9 |
DE
|
Abilita immissione dati
|
| 10 |
CONTRO
|
Ingresso di sincronizzazione verticale
|
| 11 |
SA
|
Ingresso sincronizzazione orizzontale
|
| 12 |
B7
|
Dati blu (MSB)
|
| 13 |
B6
|
Dati blu
|
| 14 |
B5
|
Dati blu
|
| 15 |
B4
|
Dati blu
|
| 16 |
B3
|
Dati blu
|
| 17 |
B2
|
Dati blu
|
| 18 |
B1
|
Dati blu
|
| 19 |
B0
|
Dati blu (LSB)
|
| 20 |
G7
|
Dati verdi (MSB)
|
| 21 |
G6
|
Dati verdi
|
| 22 |
G5
|
Dati verdi
|
| 23 |
G4
|
Dati verdi
|
| 24 |
G3
|
Dati verdi
|
| 25 |
G2
|
Dati verdi
|
| 26 |
G1
|
Dati verdi
|
| 27 |
G0
|
Dati verdi (LSB)
|
| 28 |
R7
|
Dati rossi (MSB)
|
| 29 |
R6
|
Dati rossi
|
| 30 |
R5
|
Dati rossi
|
| 31 |
R4
|
Dati rossi
|
| 32 |
R3
|
Dati rossi
|
| 33 |
R2
|
Dati rossi
|
| 34 |
R1
|
Dati rossi
|
| 35 |
R0
|
Dati rossi (LSB) |
| 36 |
GND
|
Potenza di terra
|
| 37 |
DCLK
|
Esempio di orologio
|
| 38 |
GND
|
Potenza di terra
|
| 39 |
L/R
|
Selezione sinistra/destra
|
| 40 |
U/D
|
Selezione su/giù
|
| 41 |
VGH
|
Porta in tensione
|
| 42 |
VGL
|
Gate OFF Tensione
|
| 43 |
AVDD
|
Alimentazione per circuito analogico
|
| 44 |
RIPRISTINA
|
Perno di ripristino globale.
|
| 45 |
NC
|
Nessuna connessione
|
| 46 |
VCOM
|
Tensione comune
|
| 47 |
DITHB
|
Funzione retinatura
|
| 48 |
GND
|
Potenza di terra
|
| 49 |
NC
|
Nessuna connessione
|
| 50 |
NC
|
Nessuna connessione
|
Definizione dei pin del pannello a sfioramento
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
