Dettagli:
|
| Prodotto: | Display LCD TFT | Dimensioni dello schermo: | 13,3 pollici (diagonale) |
|---|---|---|---|
| Risoluzione: | 1920 (O) x 1080 (V) FullHD | Luminosità: | 1000 cd/m² (nits), alta luminosità |
| Interfaccia: | eDP a 2 corsie (DisplayPort incorporato) 1.2 | Schermo tattile (CTP): | Capacitivo proiettato (PCAP), Vetro-Vetro |
| Temperatura operativa: | Da -20°C a +70°C (ampia temperatura) | Angolo di visione: | 85°/85°/85°/85° (tutte le direzioni) |
| Gamma di colori: | 72% NTSC (tipico) | Tipo di pannello: | LCD TFT, normalmente nero, IPS |
| Applicazione fondamentale: | HMI industriale, dispositivi medici, POS | Conformità: | REACH, RoHS, senza alogeni |
| Evidenziare: | LCD TFT FHD da 13,3 pollici,Touchscreen PCAP da 1000 nit |
||

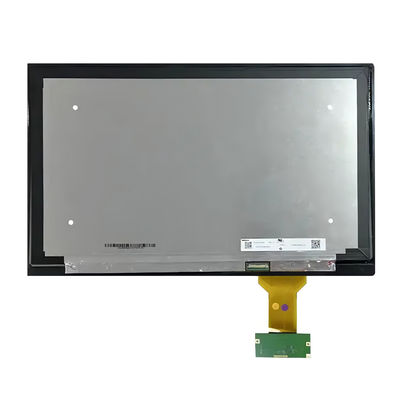

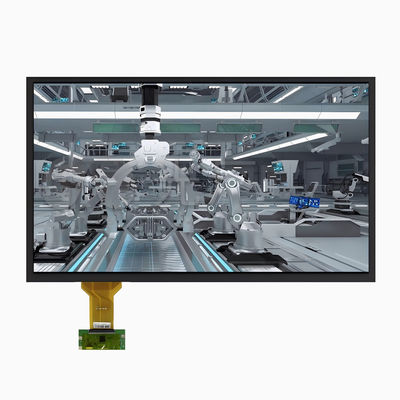

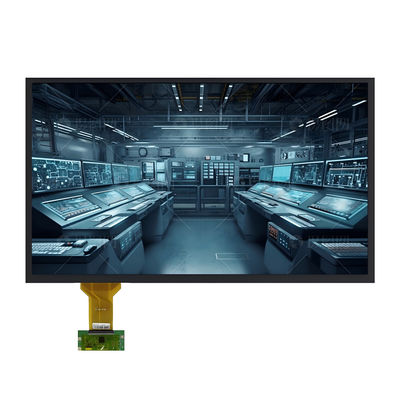

Modulo LCD TFT industriale FHD da 13,3 pollici | 1000 nit, eDP 1.2, touchscreen PCAP
SFTO1330SM-7208A3CT2: un modulo LCD TFT FHD da 13,3 pollici ad alte prestazioni progettato per applicazioni industriali e interattive esigenti
Saef Technology Limited presenta l' SFTO1330SM-7208A3CT2, un modulo LCD TFT da 13,3 pollici di alta qualità che combina la nitidezza Full HD (1920x1080), un'eccezionale luminosità di 1000 nit e un robusto touchscreen capacitivo proiettato (PCAP). Progettato da zero per l'affidabilità, questo modulo presenta una moderna interfaccia eDP 1.2 a 2 corsie e funziona senza problemi in un intervallo di temperature compreso tra -20°C e +70°C. È la soluzione di visualizzazione definitiva per gli ingegneri in USA ed Europa che sviluppano interfacce uomo-macchina (HMI) avanzate, apparecchiature per la diagnostica medica, pannelli di controllo industriali e terminali interattivi pubblici in cui le prestazioni visive, la durata e l'integrazione senza soluzione di continuità non sono negoziabili.
Requisiti critici per progetti di livello professionale:
Leggibilità superiore in condizioni di luce intensa e ambientale elevata: Con una luminosità di picco di 1000 nit e un trattamento superficiale antiriflesso (durezza 6H), questo display garantisce immagini nitide e senza riflessi anche in condizioni di illuminazione intensa in fabbrica o alla luce solare indiretta, risolvendo una sfida comune in ambienti industriali e adiacenti all'esterno.
Integrazione di sistema semplificata ad alta velocità: L' interfaccia eDP (Embedded DisplayPort) integrata offre una connessione digitale semplificata a bassa latenza, riducendo i problemi di EMI e semplificando il layout del PCB rispetto all'LVDS legacy. Questa moderna interfaccia è sempre più preferita nei nuovi progetti per la sua affidabilità e compatibilità con SBC e processori embedded moderni.
Struttura robusta per ambienti esigenti: Oltre all'ampio intervallo di temperature operative, il modulo è sottoposto a rigorosi test di affidabilità di 240 ore (alta temperatura/umidità, cicli termici, vibrazioni) e presenta protezione ESD a scarica d'aria ±8kV. Il vetro di copertura chimicamente temprato (durezza ≥6H) sul touchscreen PCAP resiste a graffi e urti.
Interazione tattile ad alta fedeltà: Il touchscreen capacitivo proiettato (PCAP) supporta gesti multi-touch (configurabili), offre un'eccellente chiarezza ottica con una trasmissione della luce ≥85% e funziona in modo affidabile anche con umidità superficiale (nebbia/acqua leggera). Supporta le interfacce I²C, USB o UART e un funzionamento flessibile a 3,3 V o 5 V.
Illuminazione affidabile e di lunga durata: Il sistema di retroilluminazione a LED ad alta efficienza è pilotato da una scheda a corrente costante dedicata, che offre una durata tipica di 50.000 ore e un'ampia gamma di regolazione PWM (100Hz-1.6KHz) per una gestione ottimale dell'alimentazione e l'adattamento alla luce ambientale.
Ideale per il tuo prodotto di prossima generazione in:
Automazione industriale e HMI (focus su Germania/USA): Per sistemi di controllo, interfacce PLC e apparecchiature per banchi di prova che richiedono un'interazione tattile affidabile e leggibile alla luce solare.
Dispositivi medici e sanitari: Adatto per il monitoraggio dei pazienti, display di imaging diagnostico e apparecchiature chirurgiche in cui sono fondamentali elevata luminosità, chiarezza e robusto input tattile.
Punti vendita e chioschi interattivi: Perfetto per POS al dettaglio, terminali self-service e segnaletica digitale in cui immagini vivaci e un tocco durevole e intuitivo sono essenziali.
Saef Technology: il tuo partner, non solo un fornitore
Personalizzazione senza costi per la prototipazione: Hai bisogno di una diversa configurazione del touchscreen (ad esempio, controller, interfaccia diversi) o di una versione non touch? Offriamo opzioni di personalizzazione flessibili e a basso minimo per soddisfare le tue esatte specifiche del prototipo, accelerando il tuo ciclo di sviluppo.
Supporto completo dell'ecosistema: Questo modulo può essere abbinato alla nostra scheda driver A/D opzionale (converte HDMI in eDP) o alla nostra scheda driver/inverter LED integrata, fornendo un sottosistema di visualizzazione completo e riducendo l'overhead di progettazione.
Conformità senza compromessi per i mercati globali: Il prodotto è pienamente conforme a EU RoHS (2011/65/EU e 2015/863), REACH ed è privo di alogeni, garantendo un'immissione senza problemi nel mercato in Germania, Unione Europea e Nord America.
Garanzia tecnica e invito all'azione
Qualità e garanzia: Prodotto in un sistema certificato ISO9001:2015 e supportato da una garanzia completa di 1 anno.
Progettato per esperti: Forniamo documentazione completa: scheda tecnica, disegni meccanici (DXF), piedinatura dell'interfaccia, linee guida sulla sequenza di alimentazione e specifiche dei tempi per consentire un'integrazione precisa.
Richiedi un campione per la valutazione: Invitiamo ingegneri, progettisti di prodotti e specialisti degli approvvigionamenti a valutare l'SFTO1330SM-7208A3CT2. Contatta oggi stesso il nostro team di vendita tecnica per richiedere un campione, discutere le tue esigenze personalizzate o ottenere un preventivo dettagliato del progetto. Collabora con Saef per una soluzione di visualizzazione che offre un valore senza pari attraverso prestazioni, affidabilità e supporto esperto.
Dimensioni meccaniche
![]()
Valori massimi assoluti
| Parametro | Simbolo | Min. | Max. | Unità |
| Temperatura di esercizio | TOP | +20 | +70 | ℃ |
| Temperatura di stoccaggio | TST | -30 | +80 | ℃ |
| Umidità ambiente operativa | Hop | - | 90 | %RH |
| Umidità di stoccaggio | Hst | - | 90 | %RH |
| Requisito di rilascio di calore | Trls | 15 | ℃ | |
Caratteristiche elettriche del modulo LCD TFT
|
Parametro |
Simbolo | Valori nominali |
Unità |
||
| MIN | TYP | MAX | |||
| Tensione di alimentazione in ingresso | VDD | 3.0 | 3.3 | 3.6 | V |
| Corrente di alimentazione | IDD | - | - | - | mA |
|
Alimentazione driver LED Tensione |
HVDD | 2.7 | 24 | V | |
|
Alimentazione driver LED Corrente |
IHVDD | 20 |
- |
mA | |
| Consumo energetico LED | PLED | 2.7 | W | ||
| Tensione di soglia di ingresso positiva | VIT+ | +100 | mV | ||
| Tensione di soglia di ingresso negativa | VIT- | -100 | mV | ||
| Tensione di modo comune di ingresso differenziale | Vcom | TBD | V | ||
Caratteristiche dell'unità di retroilluminazione
| Parametro | Simbolo | Min. | Tip. | Max. | Unità |
| Tensione di alimentazione | VBL | 5 | 12.0 | 37 | V |
|
Corrente di alimentazione per la retro luce |
ILED | 6 |
- |
25 | mA |
| Alimentazione per la retroilluminazione | PLED | 0.18 | - | 5.55 | W |
| Tensione del segnale luminoso modulato | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Rapporto di servizio del controllo della luminosità | Duty | 1 | - | 100 | % |
| Frequenza di controllo della luminosità | fPWM | 100 | - | 1.600 | KHz |
| Tensione alta LED-BL ON/OFF | VCNTH | 1.2 | 5.0 | V | |
| Tensione bassa LED-BL ON/OFF | VCNTL | 0 | - | 0.6 | V |
| Durata del LED | - | 40.000 | 50.000 | - | h |
Definizione dei pin dell'interfaccia
| N. pin | Simbolo | I/O | Funzione |
| 1 | CABC_ EN / NC | - | Riservato per CD |
| 2 | H_GND | P | Rotonda ad alta velocità |
| 3 | Lane1_N | I | Segnale complementare Link Lane 1 |
| 4 | Lane1_P | I | Segnale vero Link Lane 1 |
| 5 | H_GND | P | Rotonda ad alta velocità |
| 6 | Lane0_N | I | Segnale complementare Link Lane 0 |
| 7 | Lane0_P | I | Segnale vero Link Lane 0 |
| 8 | H_GND | P | Rotonda ad alta velocità |
| 9 | AUX_CH_P | I | Canale ausiliario segnale vero |
| 10 | AUX_CH_N | I | Canale ausiliario segnale complementare |
| 11 | H_GND | P | Rotonda ad alta velocità |
| 12 | LCD_VDD | P | Alimentazione logica e driver LCD (3,3 V) |
| 13 | LCD_VDD | P | Alimentazione logica e driver LCD (3,3 V) |
| 14 | NC | I | Riservato per l'uso da parte del produttore di LCD |
| 15 | LCD_GND | P | Massa logica e driver LCD |
| 16 | LCD_GND | P | Massa logica e driver LCD |
| 17 | HPD | O | Pin di segnale HPD |
| 18 | LED-1 | P | Massa retroilluminazione |
| 19 | LED-2 | P | Massa retroilluminazione |
| 20 | LED-3 | P | Massa retroilluminazione |
| 21 | LED-4 | P | Massa retroilluminazione |
| 22 | BL_ ENABLE | I | Accensione/spegnimento retroilluminazione |
| 23 | BL_PWM_DIM | I | PWM di sistema |
| 24 | SCL/NC | - | Riservato per l'uso da parte del produttore di LCD |
| 25 | SDA/NC | - | Riservato per l'uso da parte del produttore di LCD |
| 26 | BL_PWR | P | Alimentazione retroilluminazione |
| 27 | BL_PWR | P | Alimentazione retroilluminazione |
| 28 | BL_PWR | P | Alimentazione retroilluminazione |
| 29 | BL_PWR | P | Alimentazione retroilluminazione |
| 30 | NC | - | Riservato per l'uso da parte del produttore di LCD |
Specifiche CTP
| Categoria | Parametro | Specifiche |
|
Generale |
Struttura | Vetro di copertura + vetro DITO |
| Rinforzo della lente di copertura | Chimicamente temprato | |
| Durezza superficiale della lente di copertura |
≥6H (durezza della matita) |
|
| Tasso di trasmissione della luce | ≥85% | |
| Temperatura di esercizio | -20℃ ~ +70℃, ≤85% RH | |
| Temperatura di stoccaggio | -30℃ ~ +80℃, ≤85% RH | |
|
Elettrico |
Interfaccia | IIC / USB / UART |
| Touch IC | IL12511 | |
| Tensione di alimentazione (VDD) |
3,3 V o 5 V (selezionabile) |
|
|
Resistenza host (SDA/SCL) |
Configurabile sulla scheda principale |
|
| Ambientale | Condizioni operative | Funzionale in caso di nebbia/acqua superficiale |
|
Superficie Proprietà |
Inchiostro superficiale | Anti-UV |
| Trattamento superficiale | Antiriflesso (foschia: 10%) | |
| Laminazione LCD-TP | OCA (adesivo otticamente trasparente) | |
| Conformità | Standard dei materiali | Conforme a RoHS e senza alogeni |
